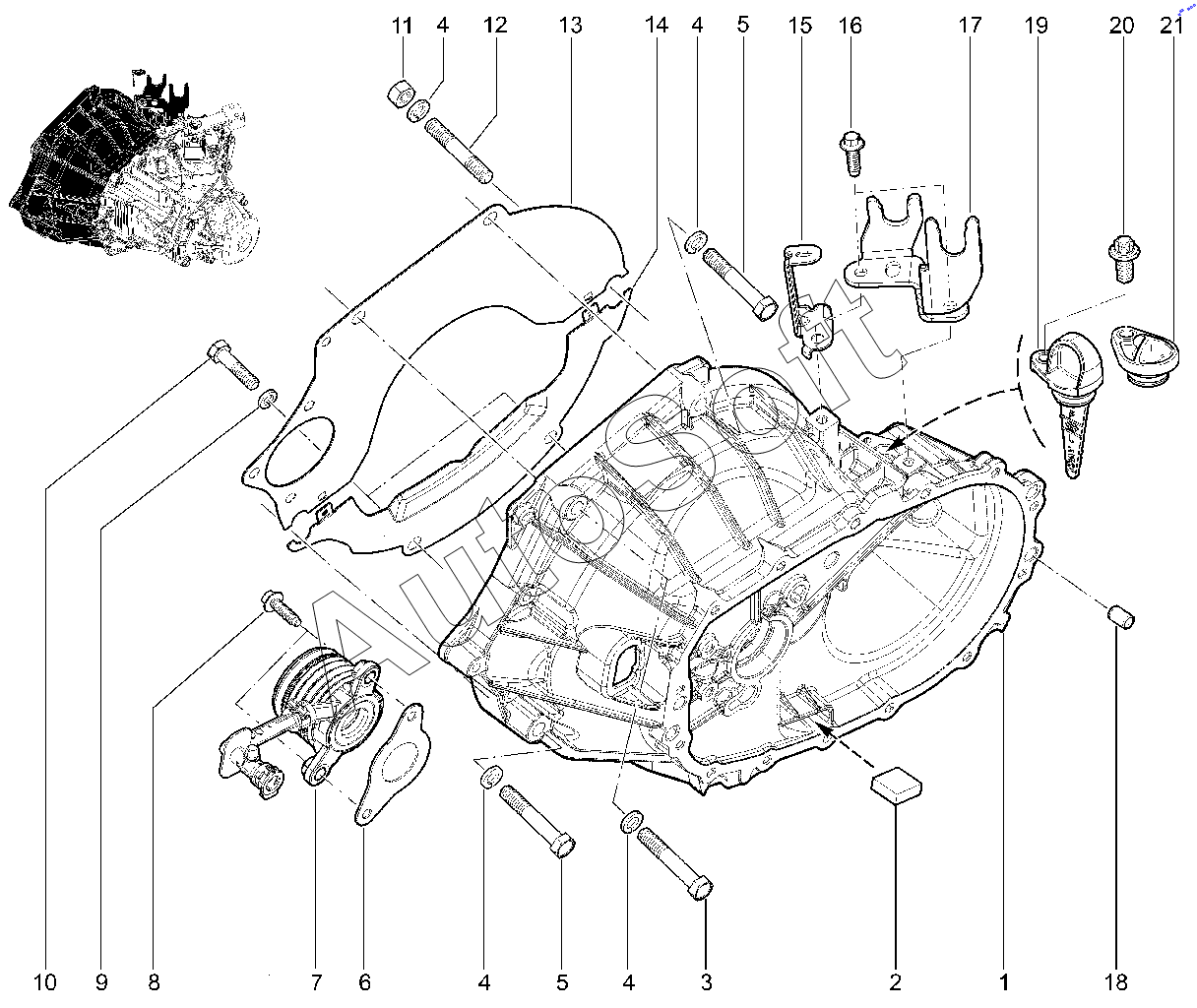

Каталог запасных частей к технике: ВАЗ LADA Largus (2022). 201410. Картер сцепления (BVI5-P3M,P4M)
1
2
2
2
3
4
4
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Картер сцепления | |
| 2 | 2***0 | Магнит постоянный | |
| 2 | 2***2 | Магнит постоянный | |
| 2 | 2***3 | Магнит постоянный | |
| 3 | 0***1 | Болт М12х1,25х60 | |
| 4 | 0***0 | Шайба 12 пружинная | |
| 5 | 0***1 | Болт М12х1,25х75 | |
| 6 | 2***0 | Фланец упорный | |
| 7 | 3***R | Подшипник выжимной гидравлический | |
| 7 | 3***R | Подшипник выжимной гидравлический | |
| 8 | 7***1 | Пробка М16х150 4-8 s | |
| 9 | 0***0 | Шайба 10 пружинная | |
| 10 | 0***1 | Болт М10х1,25х45 | |
| 11 | 0***1 | Гайка М12х1,25 | |
| 12 | 0***1 | Шпилька М12х1,25х55 | |
| 13 | 8***9 | Крышка картера сцепления верхняя с покрытием | |
| 14 | 8***5 | Крышка картера сцепления нижняя | |
| 15 | 8***8 | Кронштейн крепления штекера диагностического датчика кислорода | |
| 16 | 1***0 | Болт М8х16 | |
| 17 | 2***0 | Кронштейн крепления тросов переключения передач | |
| 17 | 8***0 | Кронштейн крепления тросов переключения передач | |
| 18 | 2***0 | Штифт | |
| 19 | 8***1 | Указатель уровня масла в сборе | |
| 20 | 1***0 | Болт | |
| 21 | 2***0 | Заглушка отверстия под датчик скорости в сборе |
