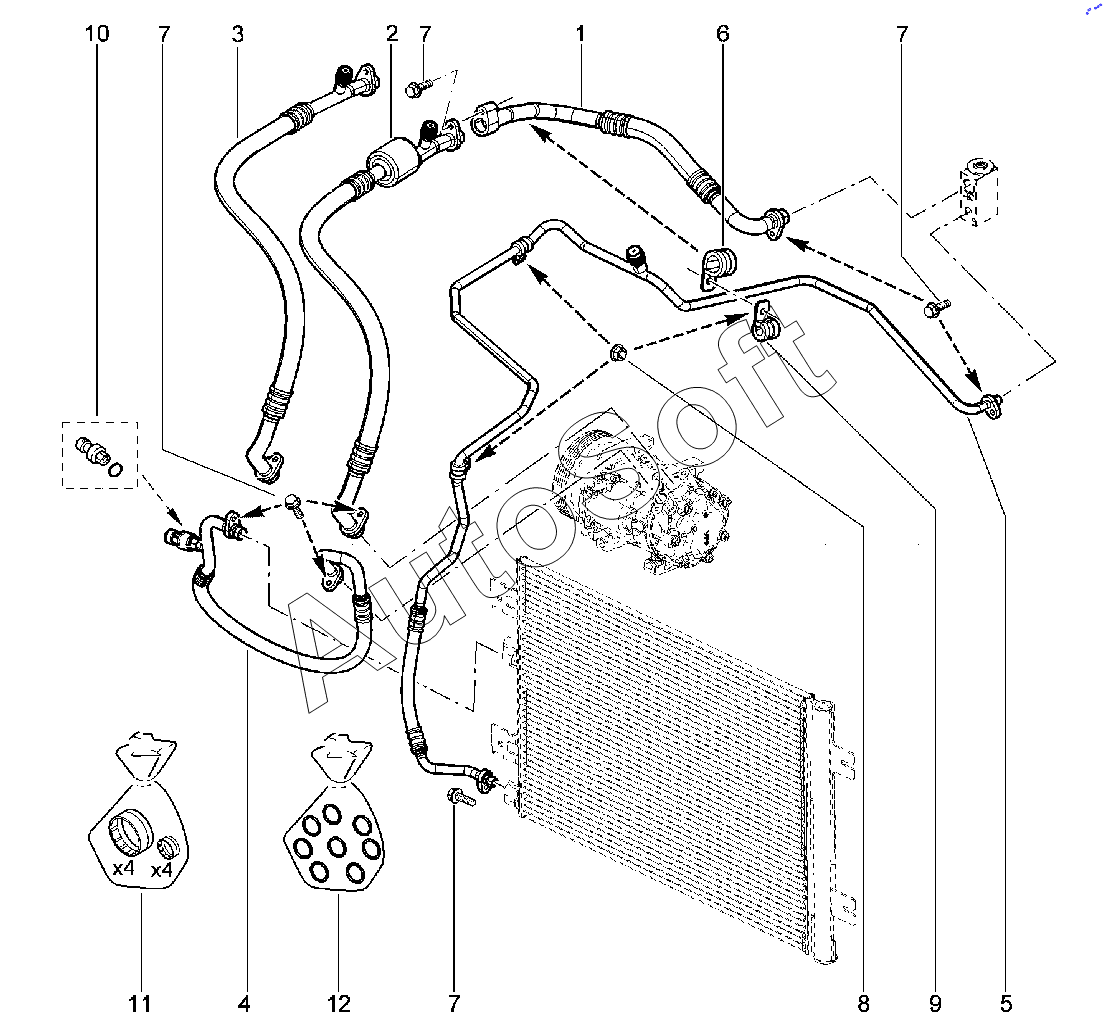

Каталог запасных частей к технике: ВАЗ LADA Largus (2022). 622110. Трубопровод, шланги кондиционера (P3M, P4M)
5
12
11
10
9
8
7
7
7
7
6
5
1
4
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Трубка 1 между компрессором и осушителем | |
| 1 | 9***R | Трубка 1 между компрессором и осушителем | |
| 2 | 8***6 | Трубка 2 между компрессором и осушителем | |
| 2 | 8***9 | Трубка 2 между компрессором и осушителем | |
| 3 | 8***1 | Трубка 2 между компрессором и осушителем | |
| 4 | 8***4 | Трубопровод между компрессором и конденсатором в сборе | |
| 4 | 8***0 | Трубопровод между компрессором и кондиционером | |
| 4 | 8***8 | Трубопровод между компрессором и конденсатором в сборе | |
| 5 | 8***7 | Трубопровод от конденсатора к клапану в сборе | |
| 5 | 8***2 | Трубопровод между компр и осуш | |
| 6 | 7***9 | ХОМУТ | |
| 7 | 7***8 | Болт шестигранный с буртиком М | |
| 8 | 7***5 | Гайка шестигранная с шайбой | |
| 9 | 7***5 | Хомут крепления трубки | |
| 10 | 7***1 | Датчик давления | |
| 11 | 7***8 | Комплект кольцевых уплотнений | |
| 12 | 7***3 | Комплект кольцевых уплотнений |
