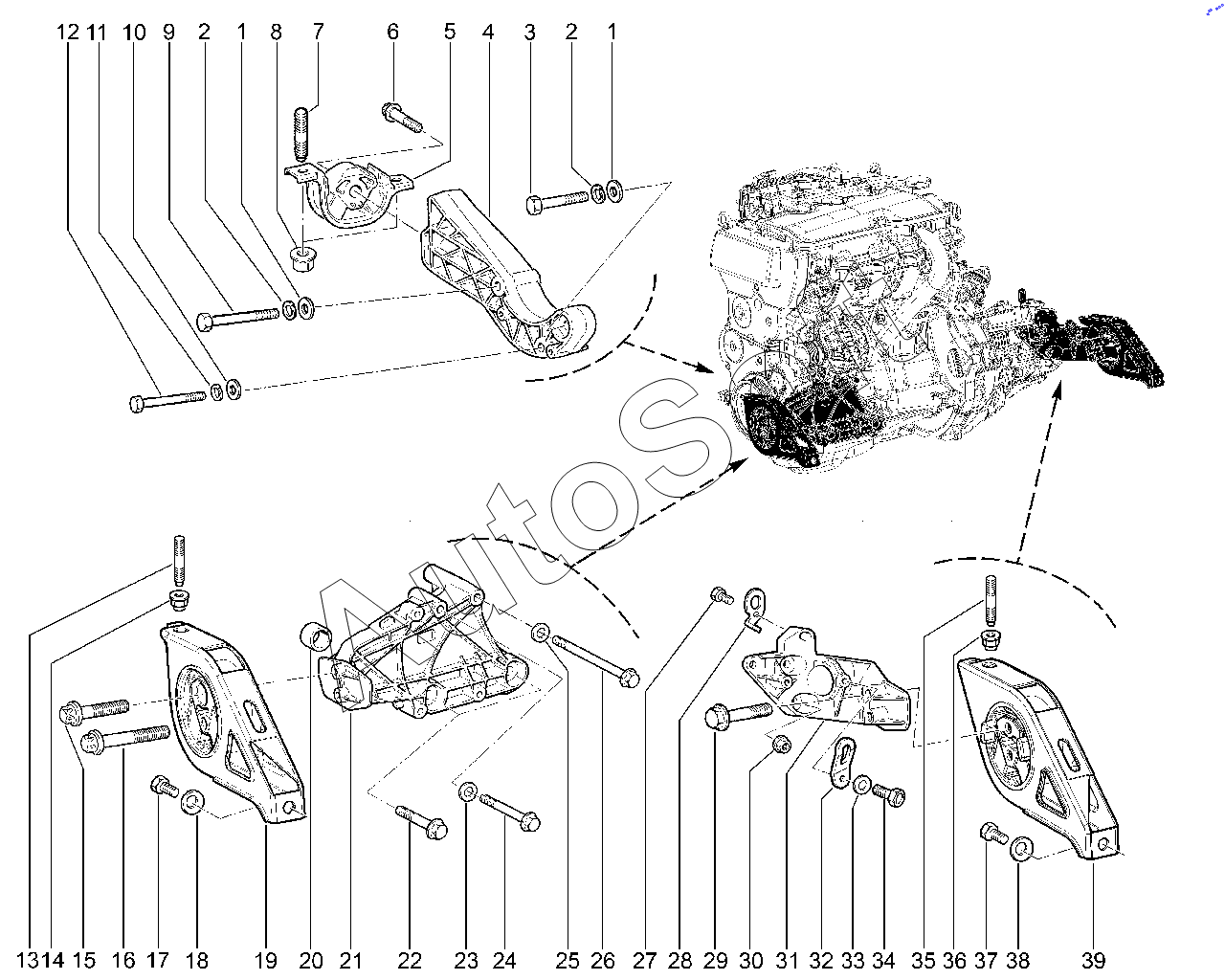

Каталог запасных частей к технике: ВАЗ LADA GRANTA FL (2022). 101210. Подвеска двигателя (с КПП BVM5,BVR5, с КУ)
1
1
2
2
3
4
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Шайба 12 | |
| 2 | 0***0 | Шайба 12 пружинная | |
| 3 | 0***1 | Болт М12х1,25х70 | |
| 4 | 8***6 | Кронштейн задней опоры подвески двигателя | |
| 4 | 8***4 | Кронштейн задней опоры подвески двигателя | |
| 5 | 1***0 | Опора подвески двигателя задняя в сборе | |
| 6 | 1***0 | Болт крепления задней опоры | |
| 7 | 1***0 | Шпилька крепления подвески | |
| 7 | 8***8 | Шпилька крепления подвески двигателя | |
| 8 | 1***0 | Гайка крепления опоры двигателя | |
| 9 | 0***1 | Болт М12х1,25х90 | |
| 10 | 0***1 | Шайба 10 | |
| 11 | 0***0 | Шайба 10 пружинная | |
| 12 | 0***1 | Болт М10х1,25х90 | |
| 13 | 1***0 | Шпилька крепления подвески | |
| 13 | 8***8 | Шпилька крепления подвески двигателя | |
| 14 | 1***0 | Гайка крепления опоры двигателя | |
| 15 | 1***0 | Болт крепления правой опоры подвески двигателя верхний | |
| 16 | 1***0 | Болт крепления опоры подвески двигателя | |
| 17 | 0***1 | Болт М10х1,25х20 | |
| 18 | 0***3 | Шайба 10 пружинная коническая | |
| 19 | 1***0 | Опора подвески двигателя правая в сборе | |
| 20 | 2***0 | Втулка установочная | |
| 20 | 8***9 | Втулка установочная | |
| 21 | 2***0 | Кронштейн правой опоры подвески двигателя | |
| 22 | 1***0 | Болт | |
| 23 | 0***1 | Шайба 8 | |
| 24 | 1***4 | Болт | |
| 25 | 0***1 | Шайба 8 | |
| 26 | 1***0 | Болт крепления генератора | |
| 27 | 0***1 | Болт М8х20 | |
| 28 | 2***0 | Рым задний | |
| 29 | 1***0 | Болт | |
| 30 | 2***0 | Гайка М10х1,25 | |
| 31 | 2***0 | Кронштейн левой опоры подвески | |
| 32 | 2***0 | Рым | |
| 33 | 0***3 | Шайба 8 пружинная коническая | |
| 34 | 0***1 | Болт М8х20 | |
| 35 | 1***0 | Шпилька крепления подвески | |
| 35 | 8***8 | Шпилька крепления подвески двигателя | |
| 36 | 1***0 | Гайка крепления опоры двигателя | |
| 37 | 0***1 | Болт М10х1,25х20 | |
| 38 | 0***3 | Шайба 10 пружинная коническая | |
| 39 | 1***0 | Опора подвески двигателя левая в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
