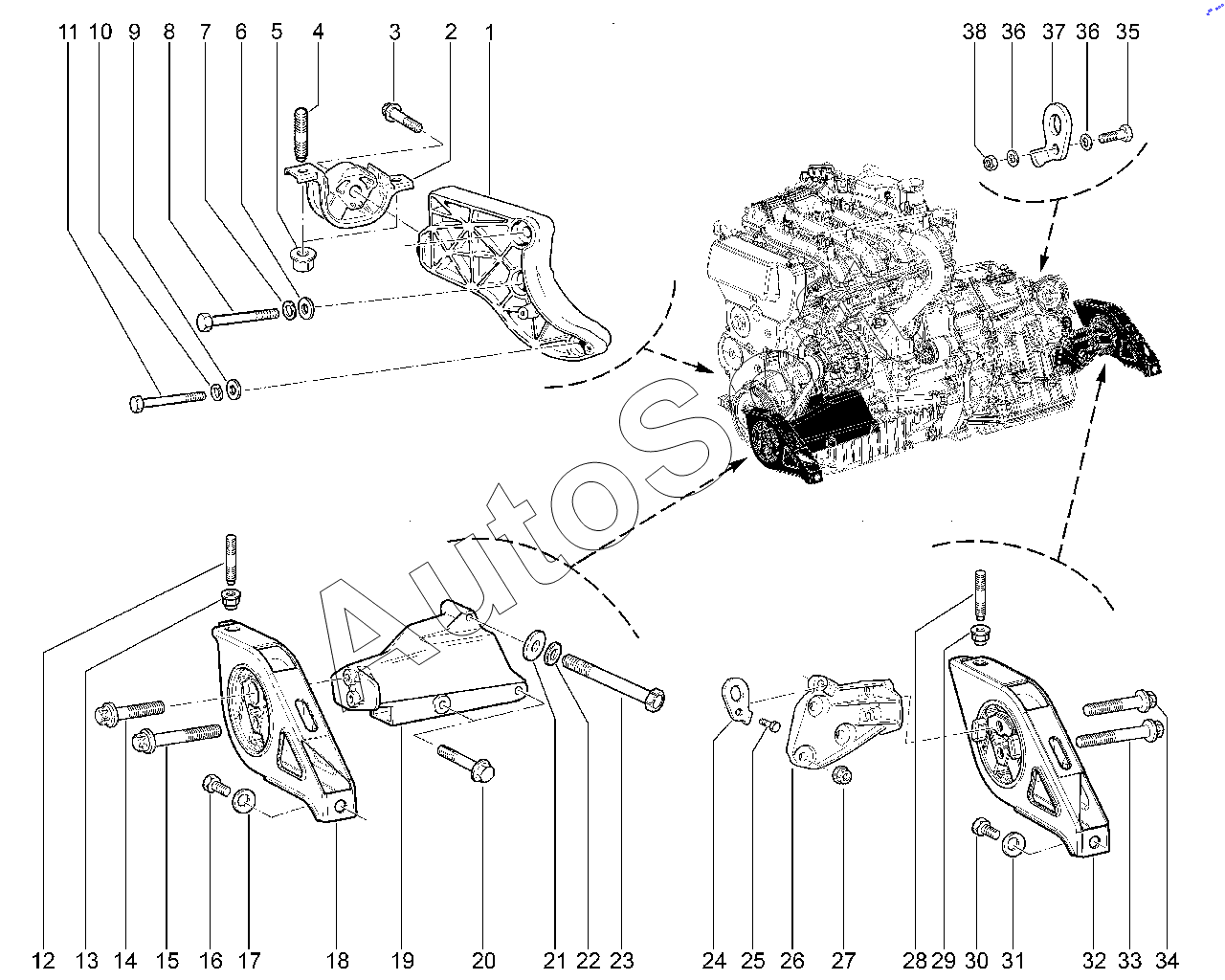

Каталог запасных частей к технике: ВАЗ LADA GRANTA FL CROSS (2022). 101310. Подвеска двигателя (с КПП BVA4, без КУ)
29
20
21
22
23
24
25
26
27
28
28
19
30
31
32
33
34
35
36
36
37
38
10
2
3
4
4
5
6
7
8
9
1
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Кронштейн задней подвески | |
| 2 | 1***0 | Опора подвески двигателя задняя в сборе | |
| 3 | 1***0 | Болт крепления задней опоры | |
| 4 | 1***0 | Шпилька крепления подвески | |
| 4 | 8***8 | Шпилька крепления подвески двигателя | |
| 5 | 1***0 | Гайка крепления опоры двигателя | |
| 6 | 0***1 | Шайба 12 | |
| 7 | 0***0 | Шайба 12 пружинная | |
| 8 | 0***1 | Болт М12х1,25х70 | |
| 9 | 0***1 | Шайба 10 | |
| 10 | 0***0 | Шайба 10 пружинная | |
| 11 | 0***1 | Болт М10х1,25х70 | |
| 12 | 1***0 | Шпилька крепления подвески | |
| 12 | 8***8 | Шпилька крепления подвески двигателя | |
| 13 | 1***0 | Гайка крепления опоры двигателя | |
| 14 | 1***0 | Болт крепления правой опоры подвески двигателя верхний | |
| 15 | 1***0 | Болт крепления опоры подвески двигателя | |
| 16 | 0***1 | Болт М10х1,25х20 | |
| 17 | 0***3 | Шайба 10 пружинная коническая | |
| 18 | 1***0 | Опора подвески двигателя правая в сборе | |
| 19 | 1***0 | Кронштейн правой опоры подвески | |
| 20 | 1***0 | Болт | |
| 21 | 0***1 | Шайба 8 | |
| 22 | 0***3 | Шайба 8 пружинная коническая | |
| 23 | 0***1 | Болт М8х70 | |
| 24 | 2***0 | Рым задний | |
| 25 | 0***1 | Болт М8х20 | |
| 26 | 2***0 | Кронштейн левой опоры подвески | |
| 27 | 2***0 | Гайка М10х1,25 | |
| 28 | 1***0 | Шпилька крепления подвески | |
| 28 | 8***8 | Шпилька крепления подвески двигателя | |
| 29 | 1***0 | Гайка крепления опоры двигателя | |
| 30 | 0***1 | Болт М10х1,25х20 | |
| 31 | 0***3 | Шайба 10 пружинная коническая | |
| 32 | 1***0 | Опора подвески двигателя левая в сборе | |
| 33 | 1***0 | Болт крепления опоры подвески двигателя | |
| 34 | 1***0 | Болт крепления правой опоры подвески двигателя верхний | |
| 35 | 0***1 | Болт М8х30 | |
| 36 | 0***1 | Шайба 8 | |
| 37 | 2***0 | Рым задний | |
| 38 | 0***1 | Гайка М8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
