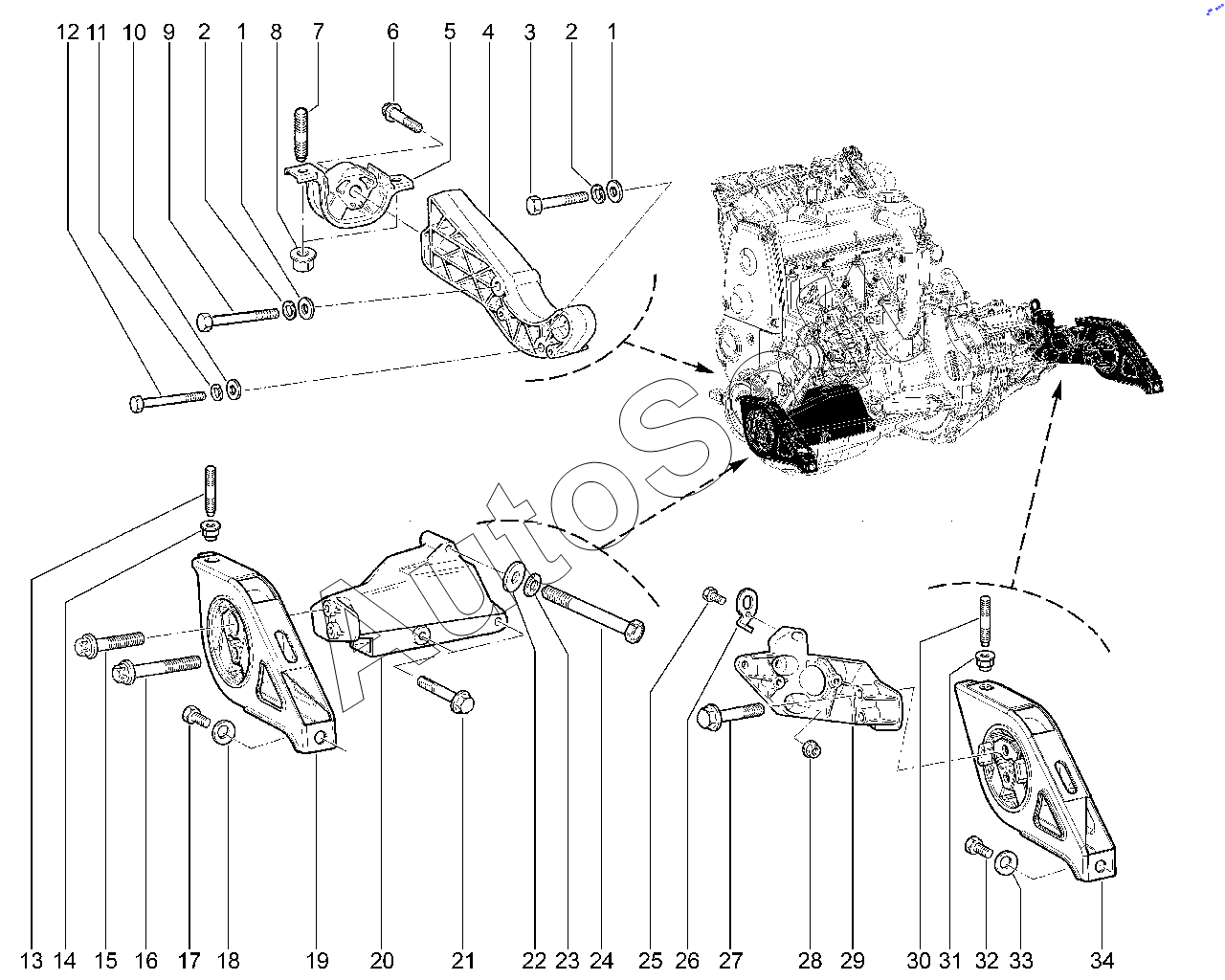

Каталог запасных частей к технике: ВАЗ LADA 2190 (Sedan) (2022). 101110. Подвеска двигателя (с КПП BVM5,BVR5, без КУ)
26
18
19
20
21
22
23
24
25
26
17
27
28
29
30
30
31
32
33
34
9
2
2
3
4
4
5
6
7
7
8
1
1
10
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Шайба 12 | |
| 2 | 0***0 | Шайба 12 пружинная | |
| 3 | 0***1 | Болт М12х1,25х70 | |
| 4 | 8***6 | Кронштейн задней опоры подвески двигателя | |
| 4 | 8***4 | Кронштейн задней опоры подвески двигателя | |
| 5 | 1***0 | Опора подвески двигателя задняя в сборе | |
| 6 | 1***0 | Болт крепления задней опоры | |
| 7 | 1***0 | Шпилька крепления подвески | |
| 7 | 8***8 | Шпилька крепления подвески двигателя | |
| 8 | 1***0 | Гайка крепления опоры двигателя | |
| 9 | 0***1 | Болт М12х1,25х90 | |
| 10 | 0***1 | Шайба 10 | |
| 11 | 0***0 | Шайба 10 пружинная | |
| 12 | 0***1 | Болт М10х1,25х90 | |
| 13 | 1***0 | Шпилька крепления подвески | |
| 13 | 8***8 | Шпилька крепления подвески двигателя | |
| 14 | 1***0 | Гайка крепления опоры двигателя | |
| 15 | 1***0 | Болт крепления правой опоры подвески двигателя верхний | |
| 16 | 1***0 | Болт крепления опоры подвески двигателя | |
| 17 | 0***1 | Болт М10х1,25х20 | |
| 18 | 0***3 | Шайба 10 пружинная коническая | |
| 19 | 1***0 | Опора подвески двигателя правая в сборе | |
| 20 | 1***0 | Кронштейн правой опоры подвески | |
| 21 | 1***0 | Болт | |
| 22 | 0***1 | Шайба 8 | |
| 23 | 0***3 | Шайба 8 пружинная коническая | |
| 24 | 0***1 | Болт М8х70 | |
| 25 | 0***1 | Болт М8х20 | |
| 26 | 2***0 | Рым | |
| 26 | 2***0 | Рым задний | |
| 27 | 1***0 | Болт | |
| 28 | 2***0 | Гайка М10х1,25 | |
| 29 | 2***0 | Кронштейн левой опоры подвески | |
| 30 | 1***0 | Шпилька крепления подвески | |
| 30 | 8***8 | Шпилька крепления подвески двигателя | |
| 31 | 1***0 | Гайка крепления опоры двигателя | |
| 32 | 0***1 | Болт М10х1,25х20 | |
| 33 | 0***3 | Шайба 10 пружинная коническая | |
| 34 | 1***0 | Опора подвески двигателя левая в сборе |
