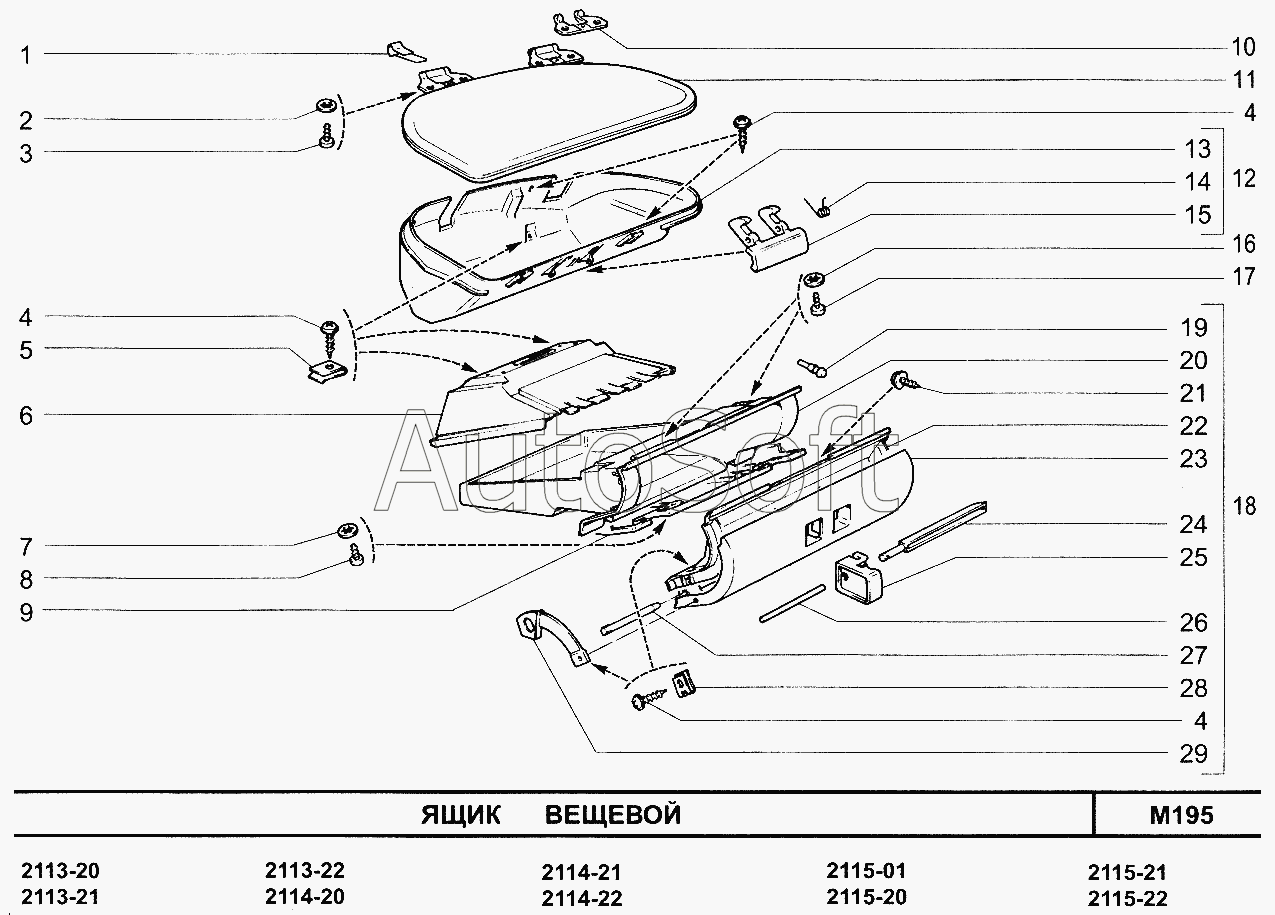

Каталог запасных частей к технике: ВАЗ-2115 (2003). Ящик вещевой
/157.gif)
16
29
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Пружина петли | |
| 2 | 1***0 | Шайба 5 стопорная | |
| 3 | 1***1 | Винт 4,9х12,7 самонарезающий | |
| 4 | 2***8 | Винт самонарезающий | |
| 5 | 2***7 | Гайка пружинная | |
| 6 | 2***8 | Облицовка нижнего вещевого ящика | |
| 7 | 1***1 | Шайба 5 стопорная | |
| 8 | 1***1 | Винт 4,3х9,5 самонарезающий | |
| 9 | 2***2 | Облицовка нижнего вещевого ящика | |
| 10 | 2***1 | Звено петли неподвижное | |
| 11 | 2***6 | Крышка верхнего вещевого ящика | |
| 12 | 2***2 | Корпус верхнего вещевого ящика в сборе | |
| 13 | 2***4 | Корпус верхнего вещевого ящика | |
| 14 | 2***6 | Пружина | |
| 15 | 2***6 | Замок крышки вещевого ящика | |
| 16 | 1***3 | Шайба 5 стопорная | |
| 17 | 1***1 | Винт 4,3х12,7 самонарезающий | |
| 18 | 2***2 | Корпус нижнего вещевого ящика в сборе | |
| 19 | 2***4 | Буфер | |
| 20 | 2***4 | Корпус нижнего вещевого ящика | |
| 21 | 2***8 | Винт самонарезающий | |
| 22 | 2***5 | Панель внутренняя | |
| 23 | 2***0 | Крышка нижнего вещевого ящика | |
| 24 | 2***6 | Замок крышки вещевого ящика | |
| 25 | 2***8 | Клавиша замка | |
| 26 | 2***8 | Ось | |
| 27 | 2***8 | Ось | |
| 28 | 1***6 | Скоба | |
| 29 | 2***2 | Ограничитель правый | |
| 29 | 2***3 | Ограничитель левый |
