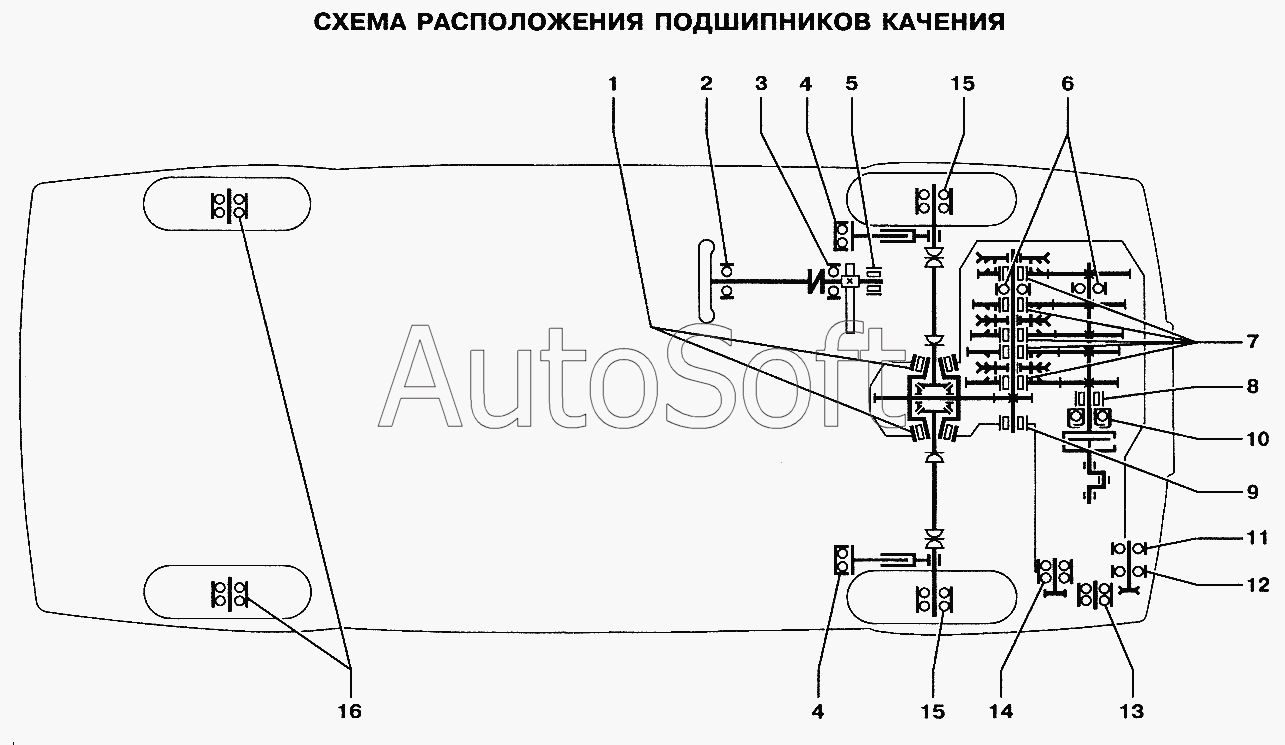

Каталог запасных частей к технике: ВАЗ-2115 (2003). Схема расположения подшипников качения
/210.gif)
1
1
1
2
2
3
3
3
4
4
4
4
4
4
4
4
4
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
12
13
13
14
14
14
15
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Подшипник | |
| 1 | 2***3 | Подшипник | |
| 1 | 2***3 | Подшипник | |
| 2 | 2***0 | Подшипник игольчатый | |
| 2 | 2***2 | Подшипник вала рулевого управления | |
| 3 | 2***3 | Подшипник шестерни | |
| 3 | 2***1 | Подшипник шестерни | |
| 3 | 2***2 | Подшипник шестерни | |
| 4 | 2***0 | Подшипник | |
| 4 | 2***1 | Подшипник верхней опоры | |
| 4 | 2***2 | Подшипник | |
| 4 | 2***0 | Подшипник | |
| 4 | 2***1 | Подшипник | |
| 5 | 2***4 | Подшипник | |
| 6 | 2***3 | Подшипник | |
| 6 | 2***1 | Подшипник | |
| 6 | 2***2 | Подшипник | |
| 6 | 2***3 | Подшипник | |
| 7 | 2***8 | Подшипник | |
| 7 | 2***1 | Подшипник | |
| 7 | 2***2 | Подшипник | |
| 7 | 2***3 | Подшипник | |
| 8 | 2***1 | Подшипник качения (обозначение ГПЗ-В66-42205АЕМ1Ш1) | |
| 8 | 2***2 | Подшипник качения (обозначение ГПЗ-В66-42205А1ЕУШ1) | |
| 8 | 2***3 | Подшипник качения (обозначение ГПЗ-В66-42205А1Е1УШ1) | |
| 8 | 2***4 | Подшипник блока шестерен | |
| 9 | 2***1 | Подшипник | |
| 9 | 2***2 | Подшипник | |
| 9 | 2***3 | Подшипник | |
| 9 | 2***4 | Подшипник | |
| 10 | 1***2 | Подшипник нажимной | |
| 10 | 2***2 | Подшипник нажимный | |
| 11 | 2***0 | Подшипник качения (обозначение ГПЗ-6-180201У) | |
| 12 | 2***0 | Подшипник качения (обозначение ГПЗ-6-180302У) | |
| 13 | 2***4 | Подшипник натяжного ролика | |
| 13 | 2***0 | Ролик натяжной | |
| 14 | 2***2 | Подшипник водяного насоса | |
| 14 | 2***3 | Подшипник водяного насоса | |
| 14 | 2***7 | Подшипник водяного насоса | |
| 15 | 2***1 | Подшипник ступицы | |
| 15 | 2***2 | Подшипник ступицы | |
| 16 | 2***0 | Подшипник ступицы |
