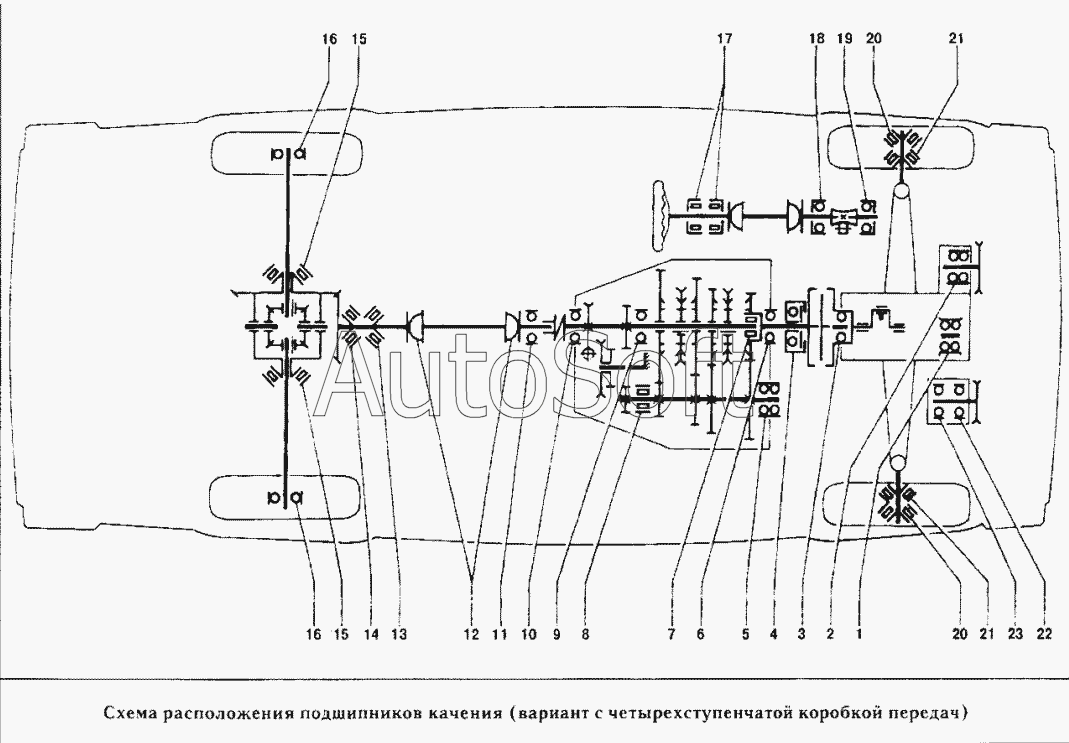

Каталог запасных частей к технике: ВАЗ-2105 (2002). Схема расположения подшипников качения (вариант с четырехступенчатой коробкой передач)
/158.gif)
1
2
2
2
2
3
3
3
4
5
5
6
6
6
6
6
7
7
7
7
8
8
9
9
9
9
9
10
10
10
10
11
11
11
11
11
12
13
13
13
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
20
20
20
21
21
21
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Подшипник натяжного ролика | |
| 2 | 2***7 | Подшипник качения (обзначение ГПЗ - 6-330902С17) | |
| 2 | 2***1 | Подшипник и валик | |
| 2 | 2***2 | Подшипник водяного насоса | |
| 2 | 2***3 | Подшипник насоса | |
| 3 | 2***1 | Подшипник качения (обзначение ГПЗ - В6-180502К1УС9) | |
| 3 | 2***1 | Подшипник качения (обзначение ГПЗ - В6-180502Е1УС9) | |
| 3 | 2***2 | Подшипник качения (обзначение ГПЗ - В6-180502К1УС9Ш) | |
| 4 | 2***2 | Подшипник качения (обзначение ГПЗ - 360708КС17) | |
| 5 | 2***8 | Подшипник качения (обзначение ГПЗ - 6-156704) | |
| 5 | 2***8 | Подшипник промежуточного вала | |
| 6 | 2***1 | Подшипник качения (обзначение ГПЗ - В6-50706АЕ1УШ1) | |
| 6 | 2***2 | Подшипник качения (обзначение ГПЗ - В6-50706АЕУШ1) | |
| 6 | 2***3 | Подшипник качения (обзначение ГПЗ - В6-50706АЕ2УШ1) | |
| 6 | 2***4 | Подшипник первичного вала | |
| 6 | 2***3 | Подшипник | |
| 7 | 2***8 | Подшипник игольчатый | |
| 7 | 2***1 | Подшипник качения (обзначение ГПЗ - 464904Е) | |
| 7 | 2***2 | Подшипник качения (обзначение ГПЗ - 464904Е) | |
| 7 | 2***4 | Подшипник игольчатый | |
| 8 | 2***3 | Подшипник качения (обзначение ГПЗ - 6-92705АЕ1) | |
| 8 | 2***1 | Подшипник качения (обзначение ГПЗ - 6-92705АЕУШ1) | |
| 8 | 2***2 | Подшипник задний | |
| 9 | 2***1 | Подшипник качения (обзначение ГПЗ - 6-50306Е2У) | |
| 9 | 2***3 | Подшипник качения (обзначение ГПЗ - В6-50306АК1УШ1) | |
| 9 | 2***4 | Подшипник качения (обзначение ГПЗ - В6-50306КУ2Ш1) | |
| 9 | 2***5 | Подшипник качения (обзначение ГПЗ - В6-50306КУШ1) | |
| 9 | 2***6 | Подшипник | |
| 10 | 2***0 | Подшипник | |
| 10 | 2***9 | Подшипник | |
| 10 | 2***1 | Подшипник | |
| 10 | 2***3 | Подшипник | |
| 11 | 2***4 | Подшипник качения (обзначение ГПЗ - В6-180505УС17Ш1) | |
| 11 | 2***1 | Подшипник качения (обзначение ГПЗ - В6-180505У1С17Ш1) | |
| 11 | 2***2 | Подшипник качения (обзначение ГПЗ - В6-180505У2С17Ш1) | |
| 11 | 2***3 | Подшипник качения (D=52, d=25, В=18) | |
| 11 | 2***0 | Подшипник качения (обзначение ГПЗ - 6-180505УС17Ш1) | |
| 12 | 2***1 | Крестовина карданного вала | |
| 13 | 2***5 | Подшипник качения (обзначение ГПЗ - 6-7705У) | |
| 13 | 2***0 | Подшипник качения (обзначение ГПЗ - 6-7705У) | |
| 13 | 2***0 | Подшипник | |
| 14 | 2***1 | Подшипник качения (обзначение ГПЗ - 6-7807У) | |
| 14 | 2***0 | Подшипник качения (обзначение ГПЗ - 6-7807У) | |
| 14 | 2***0 | Подшипник | |
| 15 | 2***6 | Подшипник качения (обзначение ГПЗ - 6-7707У) | |
| 15 | 2***1 | Подшипник качения (обзначение ГПЗ - 6-7707У) | |
| 15 | 2***2 | Подшипник | |
| 16 | 2***0 | Подшипник | |
| 16 | 2***1 | Подшипник | |
| 16 | 2***2 | Подшипник | |
| 16 | 2***4 | Подшипник | |
| 17 | 2***0 | Подшипник | |
| 18 | 2***2 | Подшипник качения (обзначение ГПЗ - 996905-01) | |
| 18 | 2***1 | Подшипник качения (обзначение ГПЗ - 996905-01) | |
| 18 | 2***2 | Кольцо верхнего подшипника | |
| 18 | 2***1 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 18 | 2***2 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 18 | 2***3 | Сепаратор с шариками | |
| 19 | 2***3 | Подшипник качения (обзначение ГПЗ - 996805-01) | |
| 19 | 2***1 | Подшипник качения (обзначение ГПЗ - 996805-01) | |
| 19 | 2***2 | Кольцо нижнего подшипника | |
| 19 | 2***1 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 19 | 2***2 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 19 | 2***3 | Сепаратор с шариками | |
| 20 | 2***5 | Подшипник наружный | |
| 20 | 2***1 | Подшипник наружный | |
| 20 | 2***2 | Подшипник наружный | |
| 21 | 2***0 | Подшипник внутренний | |
| 21 | 2***1 | Подшипник внутренний | |
| 21 | 2***2 | Подшипник внутренний | |
| 22 | 2***0 | Подшипник качения (обозначение ГПЗ-6-180302У) | |
| 23 | 2***0 | Подшипник качения (обозначение ГПЗ-6-180201У) | |
| 24 | 2***1 | Подшипник качения (обзначение ГПЗ - В66-42205АЕ) | |
| 24 | 2***1 | Подшипник качения (обозначение ГПЗ-В66-42205АЕМ1Ш1) | |
| 24 | 2***2 | Подшипник качения (обозначение ГПЗ-В66-42205А1ЕУШ1) | |
| 24 | 2***3 | Подшипник качения (обозначение ГПЗ-В66-42205А1Е1УШ1) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
