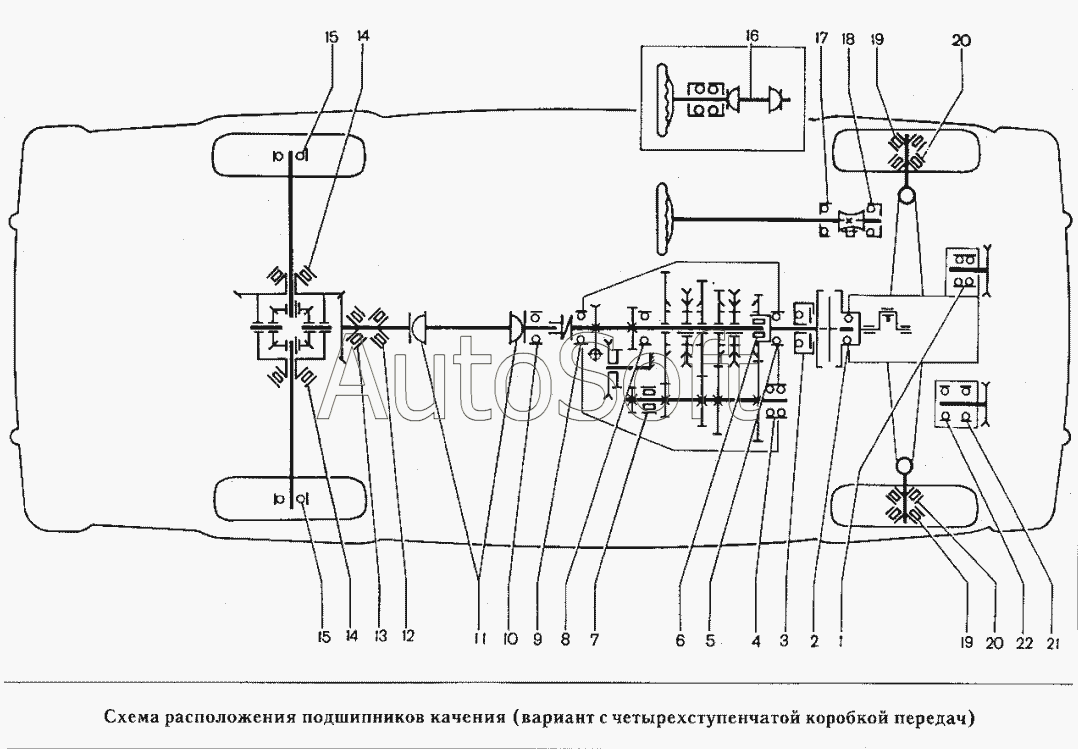

Каталог запасных частей к технике: ВАЗ-2106 (2002). Схема расположения подшипников качения (вариант с четырехступенчатой коробкой передач)
/152.gif)
11
22
21
20
20
19
19
18
18
17
17
16
15
15
14
14
13
12
11
1
10
9
8
8
7
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Подшипник качения (обзначение ГПЗ - 6-330902С17) | |
| 1 | 2***1 | Подшипник и валик | |
| 2 | 2***1 | Подшипник качения (обзначение ГПЗ - В6-180502К1УС9) | |
| 3 | 2***2 | Подшипник качения (обзначение ГПЗ - 360708КС17) | |
| 4 | 2***8 | Подшипник промежуточного вала | |
| 5 | 2***3 | Подшипник качения (обзначение ГПЗ - В6-50706ЕУШ1) | |
| 5 | 2***3 | Подшипник | |
| 6 | 2***1 | Подшипник качения (обзначение ГПЗ - 464904Е) | |
| 7 | 2***3 | Подшипник промежуточного вала | |
| 7 | 2***3 | Подшипник качения (обзначение ГПЗ - 6-92705АЕ1) | |
| 8 | 2***0 | Подшипник промежуточного вала | |
| 8 | 2***0 | Подшипник промежуточного вала | |
| 9 | 2***0 | Подшипник | |
| 10 | 2***0 | Подшипник качения (обзначение ГПЗ - 6-180505УС17Ш1) | |
| 11 | 2***5 | Крестовина карданного вала | |
| 11 | 2***1 | Крестовина карданного вала | |
| 12 | 2***5 | Подшипник качения (обзначение ГПЗ - 6-7705У) | |
| 13 | 2***1 | Подшипник качения (обзначение ГПЗ - 6-7807У) | |
| 14 | 2***6 | Подшипник качения (обзначение ГПЗ - 6-7707У) | |
| 15 | 2***0 | Подшипник | |
| 16 | 2***0 | Подшипник | |
| 17 | 2***2 | Подшипник качения (обзначение ГПЗ - 996905-01) | |
| 17 | 2***9 | Подшипник качения (обзначение ГПЗ - 996805-97) | |
| 18 | 2***3 | Подшипник качения (обзначение ГПЗ - 996805-01) | |
| 18 | 2***9 | Подшипник качения (обзначение ГПЗ - 996805-97) | |
| 19 | 2***5 | Подшипник наружный | |
| 20 | 2***0 | Подшипник внутренний | |
| 21 | 2***0 | Подшипник качения (обозначение ГПЗ-6-180302У) | |
| 22 | 2***0 | Подшипник качения (обозначение ГПЗ-6-180201У) |
