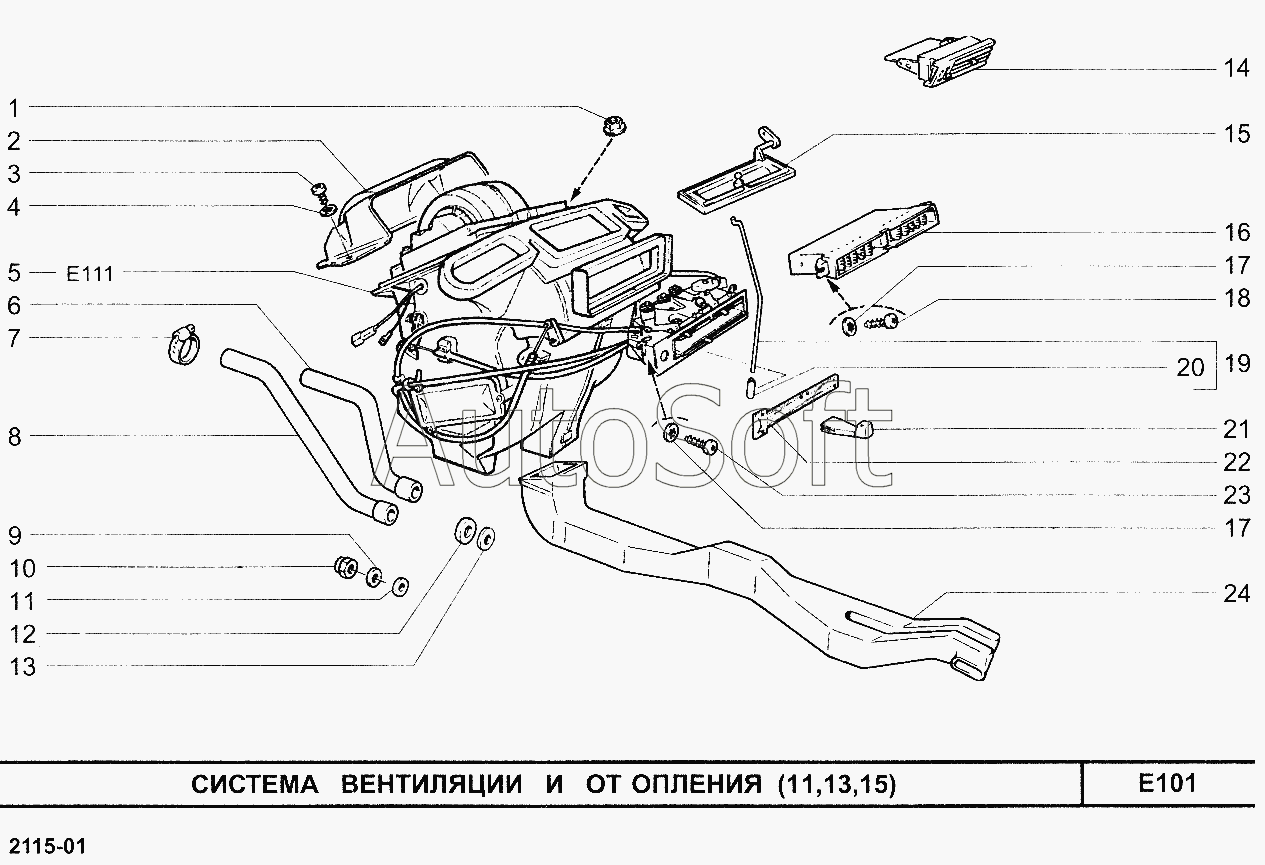

Каталог запасных частей к технике: ВАЗ-2114 (2003). Система вентиляции и отопления (11, 13, 15)
/93.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гайка М6 с зубчатым буртиком | |
| 2 | 2***6 | Кожух защитный | |
| 3 | 1***1 | Винт самонарезающий | |
| 4 | 1***0 | Шайба 5 стопорная | |
| 5 | 2***1 | Отопитель с управлением | |
| 6 | 2***8 | Шланг отводящий задний | |
| 7 | 2***0 | Хомут винтовой | |
| 8 | 2***6 | Шланг подводящий задний | |
| 9 | 1***1 | Шайба 6 | |
| 10 | 1***1 | Гайка М6 самоконтрящаяся | |
| 11 | 2***3 | Шайба уплотнительная | |
| 12 | 2***5 | Шайба уплотнительная | |
| 13 | 2***9 | Шайба труб крана отопителя | |
| 14 | 2***0 | Сопло боковое правое | |
| 14 | 2***1 | Сопло боковое левое | |
| 15 | 2***0 | Заслонка центральная | |
| 16 | 2***0 | Сопло центральное | |
| 17 | 1***0 | Шайба 5 стопорная | |
| 18 | 1***1 | Винт 4,3х12,7 самонарезающий | |
| 19 | 2***0 | Тяга | |
| 20 | 2***4 | Наконечник боковой тяги | |
| 21 | 2***4 | Рукоятка рычага | |
| 22 | 2***2 | Пластина с символами | |
| 23 | 1***1 | Винт 4,9х19 самонарезающий | |
| 24 | 2***2 | Воздухопровод внутренней вентиляции |
