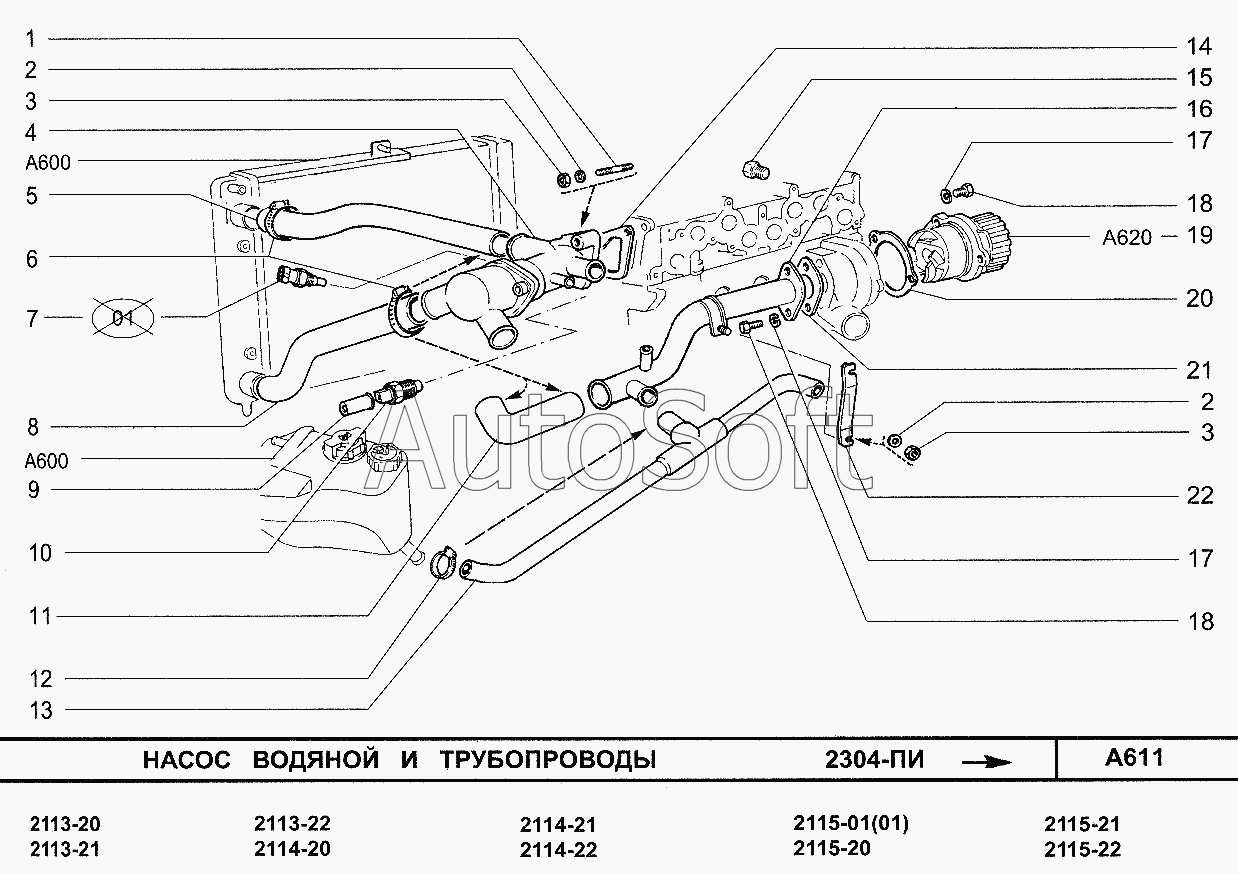

Каталог запасных частей к технике: ВАЗ-2113 (2003). Насос водяной и трубопроводы
/47.gif)
1
1
2
2
3
3
4
4
5
6
7
7
7
8
9
10
10
10
11
12
13
14
14
14
15
16
17
17
18
18
19
20
20
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Шпилька М8х20 | |
| 1 | 1***1 | Шпилька М8х45 | |
| 2 | 1***3 | Шайба 8 пружинная коническая | |
| 3 | 1***1 | Гайка М8 | |
| 4 | 2***0 | Термостат | |
| 4 | 2***0 | Термостат | |
| 5 | 2***5 | Шланг подводящий | |
| 6 | 2***0 | Хомут винтовой | |
| 7 | 2***0 | Датчик температуры | |
| 7 | 2***2 | Датчик температуры | |
| 7 | 2***5 | Датчик температуры | |
| 8 | 2***0 | Шланг отводящий | |
| 9 | 2***2 | Колпачок датчика | |
| 10 | 2***0 | Датчик указателя температуры воды | |
| 10 | 2***2 | Датчик температуры | |
| 10 | 2***0 | Датчик указателя температуры воды | |
| 11 | 2***3 | Шланг | |
| 12 | 2***0 | Хомут винтовой | |
| 13 | 2***9 | Шланг | |
| 14 | 2***7 | Прокладка патрубка | |
| 14 | 2***1 | Прокладка патрубка | |
| 14 | 2***2 | Прокладка патрубка | |
| 15 | 2***6 | Пробка сливная | |
| 16 | 2***0 | Труба подводящая | |
| 17 | 1***0 | Шайба 6 пружинная | |
| 18 | 1***1 | Болт М6х20 | |
| 19 | 2***0 | Насос водяной | |
| 20 | 2***2 | Прокладка насоса | |
| 20 | 2***1 | Прокладка насоса | |
| 21 | 2***7 | Прокладка | |
| 21 | 2***1 | Прокладка | |
| 21 | 2***2 | Прокладка | |
| 22 | 2***9 | Кронштейн |
