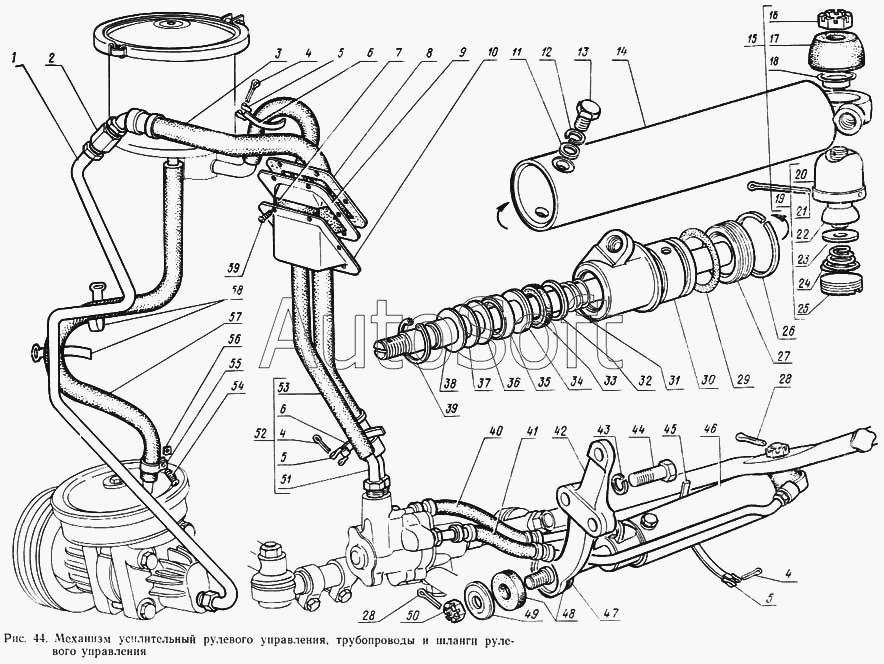

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Механизм усилительный рулевого управления, трубопроводы и шланги рулевого управления
45
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
29
46
47
48
49
50
51
52
53
54
55
56
57
58
59
14
2
3
4
4
4
5
5
5
6
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Трубка в сборе | |
| 2 | 2***9 | Муфта соединительная | |
| 3 | 1***В | Шланг нагнетательный в сборе | |
| 4 | 2***9 | Шплинт 5,6х22 | |
| 4 | 2***9 | Шплинт 5,6х22 | |
| 5 | 2***9 | Пряжка | |
| 5 | 2***9 | Пряжка | |
| 6 | 2***9 | Лента 10х180 | |
| 7 | 1***7 | Муфта кронштейна | |
| 8 | 2***5 | Прокладка кронштейна | |
| 9 | 1***4 | Кронштейн крепления шлангов к брызговику (верхний) | |
| 10 | 2***3 | Кронштейн крепления шлангов к брызговику (нижний) | |
| 11 | 2***9 | Шайба 9 | |
| 12 | 2***9 | Шайба пружинная 8 | |
| 13 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 14 | 1***2 | Цилиндр с наконечником в сборе | |
| 15 | 2***8 | Шарнир с уплотнителем в сборе | |
| 16 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.108-93 | |
| 17 | 2***4 | Уплотнитель шарнира рулевой трапеции | |
| 18 | 2***4 | Втулка пальца шарнира | |
| 19 | 2***9 | Шарнир рулевой трапеции в сборе | |
| 20 | 2***0 | Корпус шарнира | |
| 21 | 2***9 | Шплинт 2,7х36 | |
| 22 | 2***А | Палец шаровой | |
| 23 | 2***8 | Пята опорная пальца | |
| 24 | 2***9 | Пружина опорной пяты | |
| 25 | 2***8 | Шарнир с уплотнителем в сборе | |
| 26 | 1***6 | Кольцо поршневое | |
| 27 | 1***0 | Шток силового цилиндра с поршнем в сборе | |
| 28 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 29 | 2***5 | Кольцо уплотнительное | |
| 30 | 2***0 | Головка цилиндра | |
| 31 | 6***8 | Пружина распорной чашки | |
| 32 | 6***6 | Чашка распорная манжеты | |
| 33 | 6***5 | Манжета головки цилиндра | |
| 34 | 6***7 | Втулка головки цилиндра | |
| 35 | 1***9 | Сальник головки цилиндра в сборе | |
| 36 | 1***7 | Шайба регулировочная толщиной 0,1 мм | |
| 37 | 1***6 | Шайба головки цилиндра толщиной 1 мы | |
| 38 | 1***5 | Шайба головки цилиндра толщиной 1,5 мм | |
| 39 | 1***0 | Кольцо стопорное | |
| 40 | 1***0 | Шланг от клапана управления к силовому цилиндру в сборе | |
| 41 | 1***0 | Шланг от клапана управления к силовому цилиндру в сборе | |
| 42 | 1***0 | Кронштейн крепления силового цилиндра | |
| 43 | 2***9 | Шайба 12 | |
| 44 | 2***9 | Болт М12Х55 | |
| 45 | 2***9 | Лента стяжная 10х380 | |
| 46 | 1***1 | Силовой цилиндр в сборе | |
| 47 | 1***0 | Шайба штока цилиндра | |
| 48 | 1***8 | Подушка крепления штока цилиндра | |
| 49 | 1***1 | Шайба штока цилиндра | |
| 50 | 2***9 | Гайка М12х1,25-6Н | |
| 51 | 1***4 | Трубка нижняя сливного шланга в сборе | |
| 52 | 1***4 | Шланг сливной в сборе | |
| 53 | 1***0 | Шланг сливной | |
| 54 | 2***9 | Винт М4-6gх14 | |
| 55 | 2***9 | Хомут 26 | |
| 56 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 57 | 1***6 | Шланг | |
| 58 | 4***7 | Поясок крепления жгута проводов | |
| 59 | 2***9 | Винт М6-6gх12 ОСТ 37.001.127-81 |
