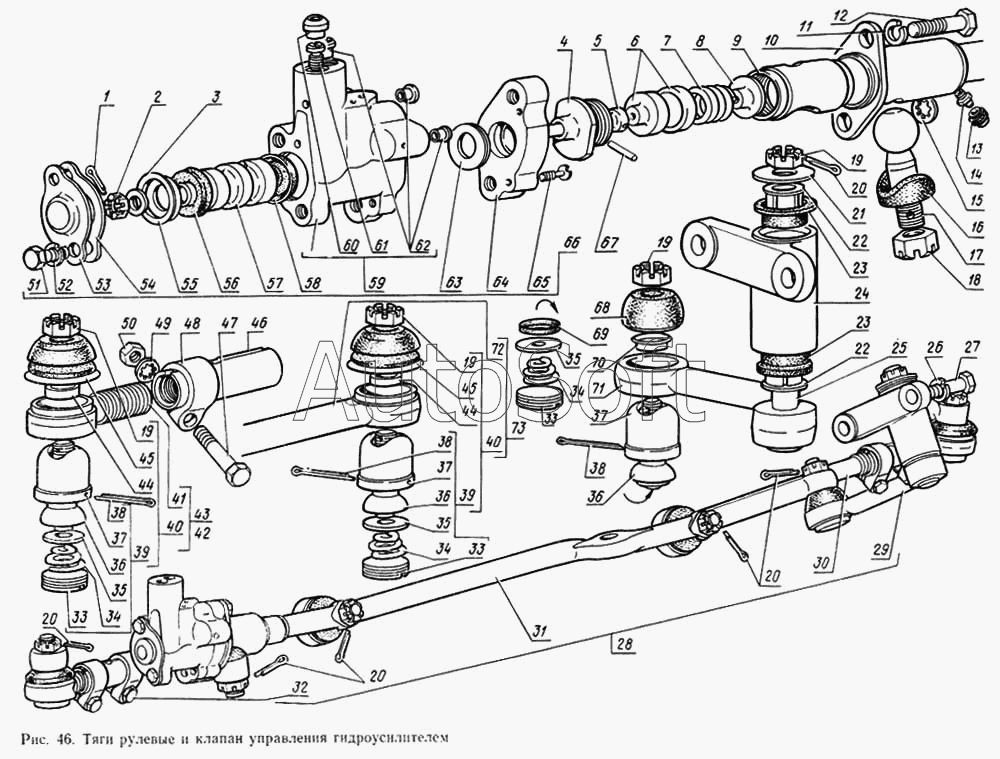

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Тяги рулевые и клапан управления гидроусилителем
43
53
52
51
50
49
48
47
46
45
45
44
44
54
42
41
40
40
39
39
38
38
38
37
37
37
36
36
64
73
72
71
70
69
68
67
66
65
36
63
62
61
60
59
58
57
56
55
11
19
19
19
19
18
17
16
15
14
13
12
20
20
20
10
9
8
7
6
5
4
3
2
29
35
35
35
34
34
34
33
33
33
32
31
30
1
28
27
26
25
24
23
23
22
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Шплинт 1,6х12 ОСТ 37.001.171-93 | |
| 2 | 2***8 | Гайка М8х1-6Н | |
| 3 | 2***8 | Шайба 8 | |
| 4 | 1***6 | Гайка | |
| 5 | 1***0 | Болт центральный клапана управления | |
| 6 | 2***А | Сухарь шарового пальца рулевых тяг и сошки | |
| 7 | М***7 | Пружина тяги | |
| 8 | 2***9 | Ограничитель пружины | |
| 9 | 1***8 | Стакан тяги сошки | |
| 10 | 1***1 | Тяга сошки в сборе | |
| 11 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 12 | 2***8 | Болт М10х40 | |
| 13 | 2***2 | Колпачок пресс-масленки | |
| 14 | 2***8 | Пресс-масленка М6х1 коническая | |
| 15 | 2***8 | Шайба стопорная 10 | |
| 16 | 1***6 | Накладка защитная | |
| 17 | 2***2 | Палец шаровой | |
| 18 | 2***8 | Гайка М14х1,5 | |
| 19 | 2***8 | Гайка 1М12х1,26 | |
| 19 | 2***8 | Гайка 1М12х1,26 | |
| 20 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 20 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 21 | 2***8 | Шайба 12 | |
| 22 | 2***0 | Втулка маятникового рычага | |
| 23 | 2***7 | Втулка защитная маятникового рычага | |
| 24 | 2***0 | Кронштейн пальца маятникового рычага | |
| 25 | 2***1 | Палец маятникового рычага | |
| 26 | 2***9 | Шайба 12 | |
| 27 | 2***9 | Болт М12-6gх30 ОСТ 37.001.123-96 | |
| 28 | 1***5 | Рулевая трапеция в сборе | |
| 29 | 2***0 | Рычаг маятниковый с кронштейном и шарниром | |
| 30 | 1***0 | Тяга с наконечником правая в сборе | |
| 31 | 1***0 | Тяга сошки с клапаном в сборе | |
| 32 | 1***1 | Тяга с наконечником правая в сборе | |
| 33 | 2***6 | Заглушка шарнира | |
| 33 | 2***6 | Заглушка шарнира | |
| 34 | 2***9 | Пружина опорной пяты | |
| 34 | 2***9 | Пружина опорной пяты | |
| 35 | 2***8 | Пята опорная пальца | |
| 35 | 2***8 | Пята опорная пальца | |
| 36 | 2***А | Палец шаровой | |
| 36 | 2***А | Палец шаровой | |
| 37 | 2***0 | Корпус шарнира | |
| 37 | 2***0 | Корпус шарнира | |
| 38 | 2***9 | Шплинт 2,7х36 | |
| 38 | 2***9 | Шплинт 2,7х36 | |
| 39 | 2***9 | Шарнир рулевой трапеции в сборе | |
| 40 | 2***0 | Шарнир с уплотнителем в сборе | |
| 41 | 2***2 | Наконечник тяги рулевой трапеции | |
| 42 | 1***7 | Наконечник левый в сборе | |
| 43 | 1***6 | Наконечник правый в сборе | |
| 44 | 2***6 | Втулка пальца шарнира | |
| 45 | 2***2 | Уплотнитель шарнира | |
| 46 | 1***Б | Трубка регулировочная рулевых тяг | |
| 47 | 2***8 | Болт М8х1-6gх35 | |
| 48 | 2***Б | Хомут стяжной | |
| 49 | 2***8 | Шайба стопорная 8 | |
| 50 | 2***8 | Гайка М8х1 | |
| 51 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 52 | 2***9 | Шайба пружинная 8 | |
| 53 | 1***4 | Крышка клапана | |
| 54 | 1***А | Прокладка крышки | |
| 55 | 1***2 | Шайба опорная сальника золотника | |
| 56 | 1***А | Сальник золотника | |
| 57 | 1***8 | Золотник клапана управления | |
| 58 | 1***А | Сальник золотника | |
| 59 | 1***4 | Корпус клапана управления в сборе | |
| 60 | 1***8 | Седло корпуса клапана управления | |
| 61 | 1***6 | Клапан обратный в сборе | |
| 62 | 1***6 | Седло корпуса клапана управления | |
| 63 | 1***8 | Шайба опорная сальника золотника | |
| 64 | 1***0 | Переходник корпуса клапана управления | |
| 65 | 2***9 | Винт М4-6gх18 ОСТ 37.001.125-81 | |
| 66 | 1***0 | Клапан управления в сборе | |
| 67 | 2***П | Штифт 3Х30 | |
| 68 | 2***4 | Уплотнитель шарнира рулевой трапеции | |
| 69 | 2***2 | Сухарь пальца маятникового рычага | |
| 70 | 2***4 | Втулка пальца шарнира | |
| 71 | 2***0 | Рычаг маятниковый | |
| 72 | 1***4 | Тяга рулевой трапеции | |
| 73 | 1***2 | Тяга рулевой трапеции с шарниром |
