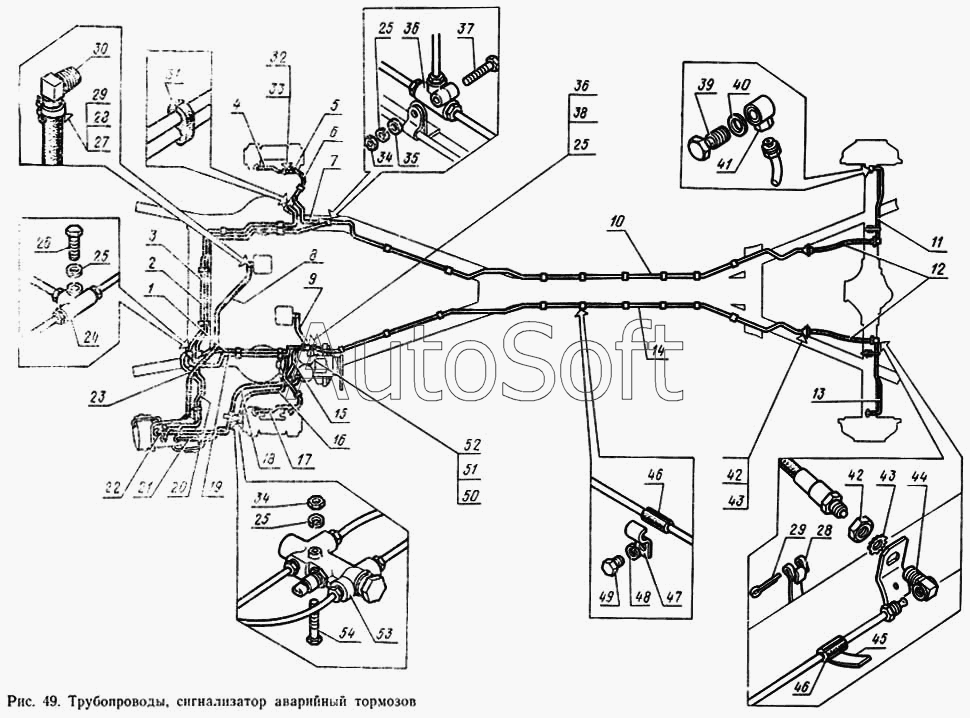

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Трубопроводы, сигнализатор аварийный тормозов
41
28
29
29
30
31
32
33
34
34
35
36
36
37
38
39
40
28
42
42
43
43
44
45
46
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Трубопровод от тройника к шлангу левой задней скобы в сборе | |
| 2 | 1***8 | Трубопровод от тройника к тройнику задних тормозов в сборе | |
| 3 | 1***2 | Трубопровод от тройника к шлангу правой передней скобы в сборе | |
| 4 | 1***6 | Трубопровод от шланга к передней скобе правый в сборе | |
| 5 | 1***5 | Шланг гибкий передних тормозов короткий в сборе | |
| 6 | 1***0 | Шланг гибкий передних тормозов длинный в сборе | |
| 7 | 1***0 | Трубопровод от тройника к шлангу правой задней скобы в сборе | |
| 8 | 4***0 | Шланг от тройника к штуцеру забора вакуума | |
| 9 | 4***5 | Шланг вакуумного усилителя | |
| 10 | 1***4 | Трубопровод от тройника к шлангу задних тормозов правый в сборе | |
| 11 | 1***2 | Трубопровод от шланга к задним тормозам правый в сборе | |
| 12 | 5***1 | Шланг гибкий задних тормозов в сборе | |
| 13 | 1***4 | Трубопровод от шланга к задним тормозам левый в сборе | |
| 14 | 1***8 | Трубопровод от тройника к шлангу задних тормозов левый в сборе | |
| 15 | 1***4 | Трубопровод от тройника к шлангу левой передней скобы в сборе | |
| 16 | 1***6 | Трубопровод от главного цилиндра к сигнализатору в сборе | |
| 17 | 1***8 | Трубопровод от шланга к передней скобе левый в сборе | |
| 18 | 1***0 | Трубопровод от главного цилиндра к сигнализатору в сборе | |
| 19 | 1***0 | Трубопровод от переднего тройника к тройнику задних тормозов в сборе | |
| 20 | 1***4 | Трубопровод от заднего усилителя к тройнику задних скоб в сборе | |
| 21 | 1***0 | Трубопровод от сигнализатора к заднему усилителю в сборе | |
| 22 | 1***4 | Трубопровод от сигнализатора к переднему усилителю в сборе | |
| 23 | 1***8 | Трубопровод от переднего усилителя к тройнику в сборе | |
| 24 | 1***3 | Тройник трубопроводов | |
| 25 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 25 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 26 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 27 | 2***9 | Лента 10х180 | |
| 28 | 2***9 | Пряжка | |
| 28 | 2***9 | Пряжка | |
| 29 | 2***9 | Шплинт 5,6х22 | |
| 29 | 2***9 | Шплинт 5,6х22 | |
| 30 | 6***7 | Штуцер угловой | |
| 31 | 1***0 | Соединитель | |
| 32 | 1***7 | Гайка | |
| 33 | 2***9 | Шайба 10 стопорная | |
| 34 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 35 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 36 | 1***4 | Тройник задних тормозов | |
| 37 | 2***9 | Болт М6-6gх35 | |
| 38 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 39 | 5***2 | Болт | |
| 40 | 5***3 | Прокладка | |
| 41 | 1***1 | Муфта соединительная | |
| 42 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 43 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 44 | 1***3 | Муфта соединительная | |
| 45 | 2***9 | Лента 10х580 | |
| 46 | 2***6 | Втулка защитная | |
| 47 | 2***9 | Скоба | |
| 48 | 2***9 | Шайба 8Т | |
| 49 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 50 | 2***9 | Пряжка 3,3х5,5 | |
| 51 | 2***9 | Лента 5х190 крепления шланга | |
| 52 | 2***9 | Шплинт 2,7х12 | |
| 53 | 1***0 | Сигнализатор | |
| 54 | 2***9 | Болт М6-6gх40 ОСТ 37.001.123-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
