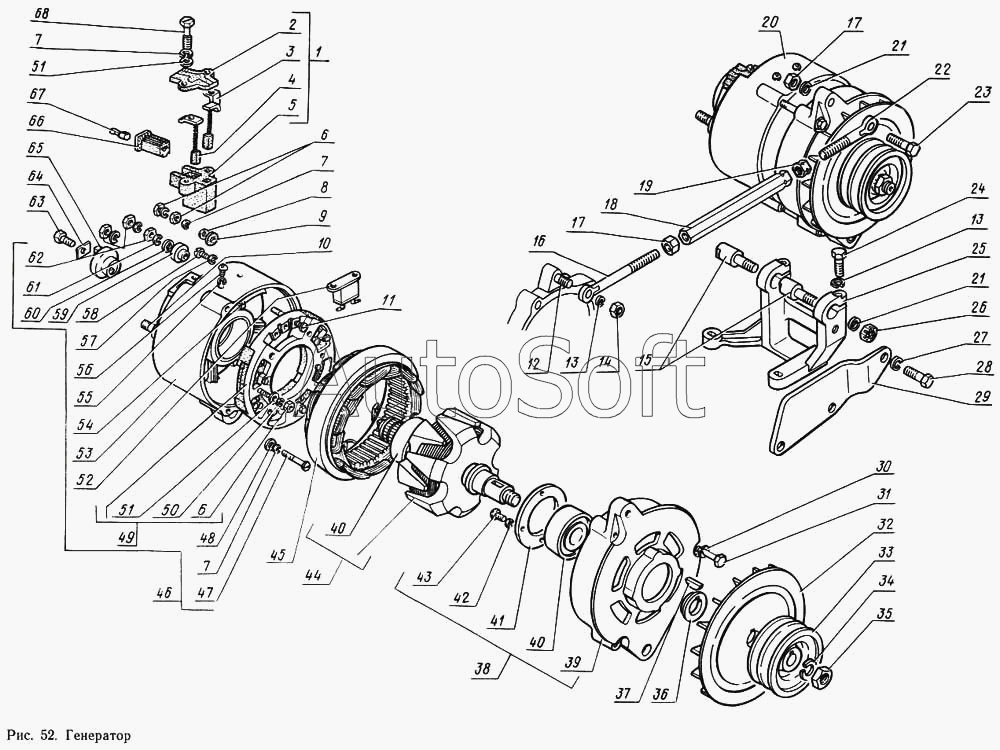

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Генератор
42
50
49
48
47
46
45
44
43
51
51
41
40
40
39
38
37
36
35
60
68
67
66
65
64
63
62
61
34
59
58
57
56
55
54
53
52
9
16
15
14
13
13
13
12
11
10
17
17
8
7
7
7
6
6
5
4
3
2
25
33
32
31
30
29
28
27
26
1
24
23
22
21
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***1 | Щеткодержатель в сборе | |
| 2 | Г***1 | Крышка | |
| 3 | Г***0 | Щетка массовая в сборе | |
| 4 | Г***1 | Щетка изолированная в сборе | |
| 5 | Г***1 | Щеткодержатель | |
| 6 | М***1 | Гайка | |
| 7 | Х***1 | Шайба пружинная 5 | |
| 7 | Х***1 | Шайба пружинная 5 | |
| 8 | С***6 | Шайба | |
| 9 | М***6 | Шайба изоляционная | |
| 10 | Г***5 | Шпилька специальная | |
| 11 | М***9 | Винт М5 | |
| 12 | 2***2 | Шпилька М8х1-4hх22 | |
| 13 | 2***9 | Шайба 8Т | |
| 13 | 2***9 | Шайба 8Т | |
| 14 | 2***9 | Гайка М8х1-4Н5Н | |
| 15 | 2***0 | Палец лапы генератора | |
| 16 | 2***0 | Тяга-растяжка с правой резьбой | |
| 17 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 18 | 2***8 | Муфта соединительная тяг генератора в сборе | |
| 19 | 2***9 | Гайка М10 с левой резьбой | |
| 20 | Г***4 | Генератор переменного тока 14 В, 83 А (Г284-3701000) | |
| 21 | 2***9 | Шайба 10 ГОСТ 10450-78 | |
| 22 | 2***1 | Тяга-растяжка с левой резьбой | |
| 23 | 2***9 | Болт М10-6gх40 | |
| 24 | 2***8 | Болт М8-6gх30 | |
| 25 | 2***0 | Кронштейн генератора | |
| 26 | 2***9 | Гайка М10х1-4Н5Н | |
| 27 | 2***9 | Шайба 10Т | |
| 28 | 2***9 | Болт М10-6gх32 ОСТ 37.001.123-96 | |
| 29 | 2***3 | Планка крепления генератора | |
| 30 | Х***1 | Шайба пружинная | |
| 31 | Г***0 | Шпилька стяжная | |
| 32 | Г***1 | Вентилятор в сборе | |
| 33 | Г***1 | Шкив | |
| 34 | М***1 | Шайба пружинная | |
| 35 | М***5 | Гайка М16х1,5-6Н | |
| 36 | Г***4 | Втулка | |
| 37 | Х***8 | Шпонка | |
| 38 | Г***0 | Крышка со стороны привода в сборе | |
| 39 | Г***1 | Крышка со стороны привода | |
| 40 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 40 | 6***9 | Подшипник генератора | |
| 41 | Г***3 | Шайба специальная | |
| 42 | Х***1 | Шайба пружинная 5 | |
| 43 | Н***3 | Винт М5х17 | |
| 44 | Г***0 | Ротор в сборе | |
| 45 | Г***0 | Статор в сборе | |
| 46 | Г***0 | Крышка со стороны контактных колеи в сборе | |
| 47 | Х***3 | Винт М5Х40 | |
| 48 | Х***4 | Шайба 5 | |
| 49 | Г***Б | Блок выпрямителя в сборе | |
| 50 | М***1 | Шайба пружинная | |
| 51 | 8***А | Шайба | |
| 52 | М***4 | Конденсатор | |
| 53 | Г***1 | Крышка со стороны контактных колец | |
| 54 | Х***9 | Гайка М5 | |
| 55 | Х***1 | Шайба пружинная 5 | |
| 56 | 8***5 | Винт М5х15 | |
| 57 | Х***1 | Шайба пружинная 5 | |
| 58 | Н***5 | Винт М5Х12 | |
| 59 | Г***3 | Втулка изоляционная | |
| 60 | Г***2 | Шайба фиксирующая | |
| 61 | М***1 | Шайба пружинная 5 | |
| 62 | 8***М | Гайка М8 | |
| 63 | Н***8 | Болт | |
| 64 | 1***4 | Шайба специальная | |
| 65 | 1***0 | Фланец | |
| 66 | Г***7 | Колодка штекера | |
| 67 | Г***4 | Штекер | |
| 68 | Г***1 | Винт М5 |
