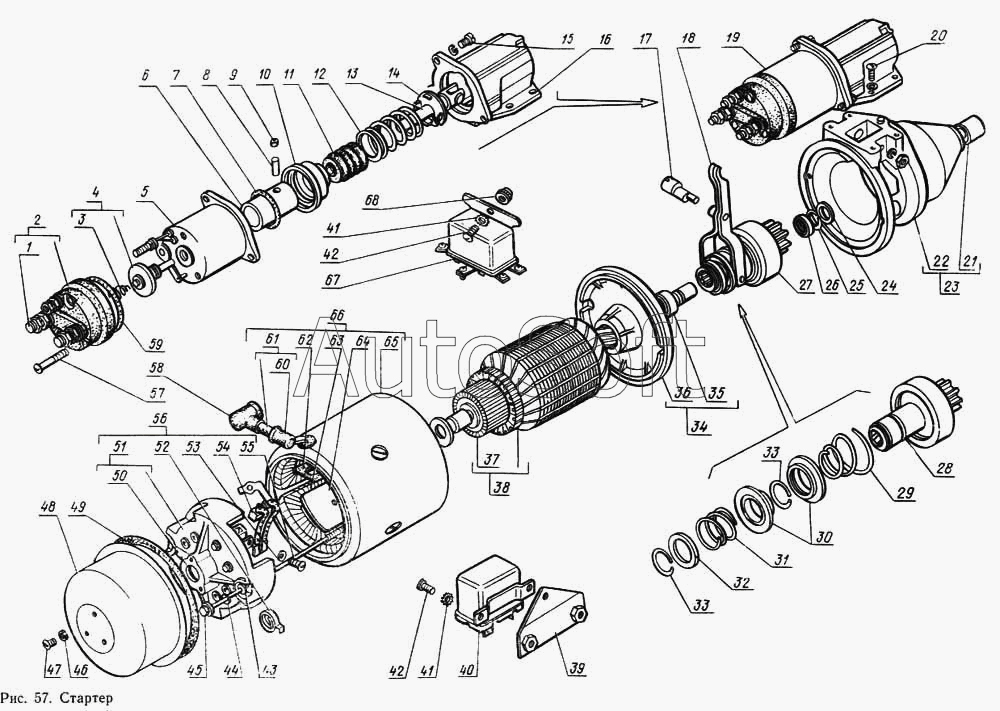

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Стартер
43
51
50
49
48
47
46
45
44
52
42
42
41
41
40
39
38
37
60
68
67
66
65
64
63
62
61
36
59
58
57
56
55
54
53
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
27
35
34
33
33
32
31
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***Т | Болт контактный | |
| 2 | С***0 | Крышка реле | |
| 3 | С***Т | Пружина диска реле | |
| 4 | С***0 | Плунжер в сборе | |
| 5 | С***0 | Ярмо | |
| 6 | С***2 | Якорь | |
| 7 | С***8 | Кольцо уплотнительное | |
| 8 | С***8 | Штифт | |
| 9 | С***4 | Заглушка | |
| 10 | С***6 | Фланец | |
| 11 | С***3 | Сильфон | |
| 12 | С***4 | Пружина якоря реле | |
| 13 | С***5 | Тяга в сборе | |
| 14 | С***4 | Шайба упорная | |
| 15 | В***1 | Винт крепления реле М6Х14.58.016, ГОСТ 17473-72 | |
| 16 | С***5 | Основание реле | |
| 17 | С***4 | Ось рычага | |
| 18 | С***0 | Рычаг включения привода в сборе | |
| 19 | С***0 | Реле стартера | |
| 20 | В***. | Винт крепления основания реле 2М6Х20.58.016, ГОСТ 17473-72 | |
| 21 | С***2 | Вкладыш СП138-88 | |
| 22 | С***1 | Крышка со стороны привода | |
| 23 | С***Т | Крышка со стороны привода в сборе | |
| 24 | С***5 | Шайба | |
| 25 | С***7 | Кольцо замковое | |
| 26 | С***4 | Кольцо упорное | |
| 27 | С***0 | Привод в сборе | |
| 28 | С***0 | Муфта привода в сборе | |
| 29 | С***А | Пружина | |
| 30 | С***1 | Втулка отводки | |
| 31 | С***4 | Пружина | |
| 32 | С***6 | Чашка | |
| 33 | С***2 | Кольцо пружинное | |
| 34 | С***А | Подшипник в сборе | |
| 35 | С***2 | Вкладыш | |
| 36 | С***1 | Держатель подшипника | |
| 37 | С***0 | Коллектор в сборе | |
| 38 | С***Т | Якорь в сборе | |
| 39 | 1***6 | Кронштейн в сборе | |
| 40 | 2***0 | Реле блокировки стартера | |
| 41 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 41 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 42 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 42 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 43 | С***1 | Шайба специальная | |
| 44 | Ш***0 | Шайба 6Т65Г016, ГОСТ 6402-70 | |
| 45 | С***3 | Шпилька стяжная | |
| 46 | Ш***0 | Шайба 4Н65Г016, ГОСТ 6402-70 | |
| 47 | В***2 | Винт 2М4Х8.058.016, ГОСТ 17473-72 | |
| 48 | С***Т | Кожух защитный | |
| 49 | С***2 | Кольцо уплотнительное | |
| 50 | С***2 | Вкладыш | |
| 51 | С***1 | Крышка со стороны коллектора с вкладышем | |
| 52 | С***4 | Пружина щетки | |
| 53 | Ш***0 | Шайба 5Т65Г016, ГОСТ 6402—70 | |
| 54 | Ф***0 | Щетка | |
| 55 | В***2 | Винт 2М5Х10.58.016, ГОСТ 17473—72 | |
| 56 | С***Т | Крышка в сборе | |
| 57 | В***2 | Винт 2М5Х30.58.016, ГОСТ 17473-72 | |
| 58 | С***2 | Наконечник | |
| 59 | С***9 | Кольцо уплотнительное | |
| 60 | С***3 | Колпачок резиновый вывода | |
| 61 | С***0 | Вывод в сборе | |
| 62 | С***4 | Изоляция проводов | |
| 63 | С***0 | Катушка полюсов | |
| 64 | С***2 | Полюс | |
| 65 | С***1 | Корпус | |
| 66 | С***0 | Корпус в сборе | |
| 67 | Р***6 | Реле стартера (Г-53-50-3708250-20) | |
| 68 | 1***6 | Гайка М5 |
