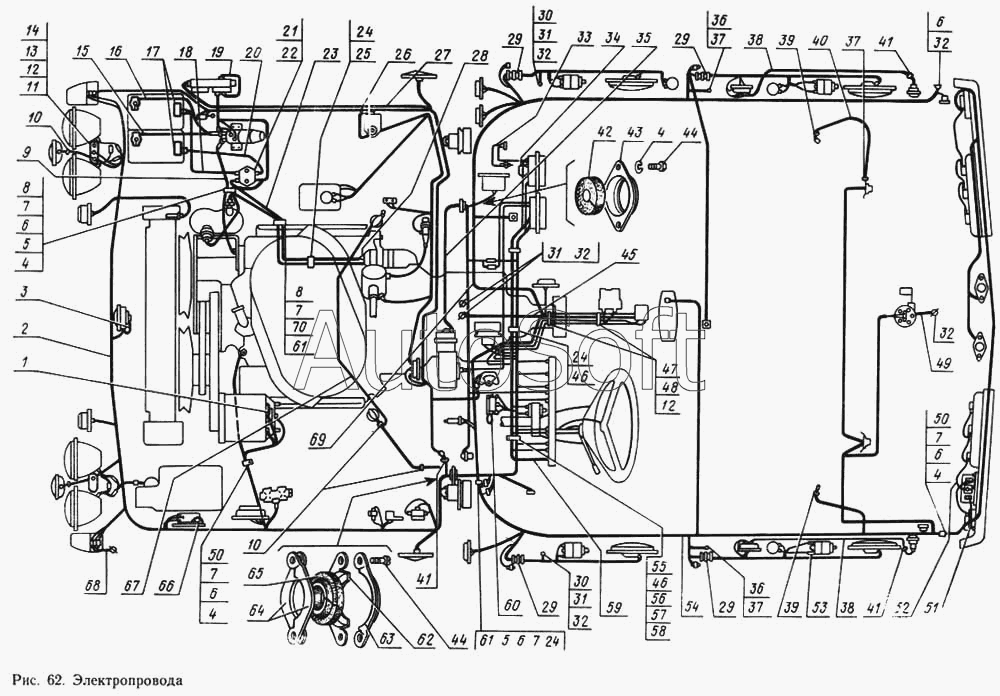

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Электропровода
1
2
3
4
4
4
4
5
5
6
6
6
6
6
7
7
7
7
7
8
8
9
10
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
29
29
29
30
30
31
31
31
32
32
32
32
32
33
34
35
36
36
37
37
37
38
38
39
39
40
41
41
41
42
43
44
44
45
46
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Чехол | |
| 2 | 1***1 | Пучок проводов центральный в сборе | |
| 3 | 1***5 | Провод «массы» сигнала в сборе | |
| 4 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 4 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 5 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 6 | 2***9 | Винт М6-6gх12 ОСТ 37.001.127-81 | |
| 7 | 6***0 | Прокладка уплотнительная | |
| 8 | 2***9 | Скоба | |
| 9 | 1***8 | Провод «массы» в сборе | |
| 10 | 7***7 | Втулка | |
| 10 | 7***7 | Втулка | |
| 11 | 2***9 | Шайба 5 | |
| 12 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 12 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 13 | 2***9 | Винт М5-6gх22 | |
| 14 | П***2 | Панель соединительная проводов в сборе 3-клеммовая (20Ю-3723011-А1) | |
| 15 | 1***1 | Провод в сборе | |
| 16 | 1***1 | Провод в сборе | |
| 17 | 2***7 | Чехол на клеммы аккумуляторных батарей | |
| 18 | 1***4 | Провод в сборе | |
| 19 | 1***6 | Провод «массы» в сборе | |
| 20 | 1***1 | Провод в сборе | |
| 21 | П***Т | Панель соединительная в сборе (41Ю-3723030) | |
| 22 | 2***9 | Винт М6-6gх16 | |
| 23 | 1***6 | Провод стартера в сборе | |
| 24 | 5***Б | Скоба крепления | |
| 24 | 5***Б | Скоба крепления | |
| 24 | 5***Б | Скоба крепления | |
| 25 | А***2 | Втулка | |
| 26 | 2***7 | Провод «массы» блокировочного выключателя в сборе | |
| 27 | 1***3 | Пучок проводов системы зажигания с электроразъемами в сборе | |
| 28 | 4***0 | Колпачок защитный клеммы стартера | |
| 29 | 1***6 | Чехол защитный проводов в задней двери | |
| 30 | 2***9 | Винт М6-6gх8 ОСТ 37.001.127-81 | |
| 31 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 32 | 2***9 | Шайба 6 ОСТ 37.001.145-75 | |
| 32 | 2***9 | Шайба 6 ОСТ 37.001.145-75 | |
| 32 | 2***9 | Шайба 6 ОСТ 37.001.145-75 | |
| 33 | 1***2 | Провод в сборе | |
| 34 | 1***4 | Провод в сборе | |
| 35 | 1***1 | Пучок проводов стеклоочистителя в сборе | |
| 36 | 2***9 | Винт М4х16 ОСТ 37.001.187-81 | |
| 37 | 2***9 | Шайба 4 | |
| 37 | 2***9 | Шайба 4 | |
| 38 | 1***1 | Провод от переключателя до реле стеклоподъемника в сборе | |
| 39 | 1***4 | Втулка для проводов к токообогреваемому стеклу | |
| 40 | 1***2 | Провод «массы» обогрева стекла в сборе | |
| 41 | А***3 | Втулка | |
| 41 | А***3 | Втулка | |
| 42 | 5***3 | Уплотнитель | |
| 43 | 1***6 | Обойма уплотнителя пучка проводов | |
| 44 | 2***9 | Винт М6-6gх16 | |
| 45 | 1***8 | Провод «массы» переключателей стеклоподъемника в сборе | |
| 46 | 1***0 | Прокладка уплотнительная на правом и левом брызговиках | |
| 46 | 1***0 | Прокладка уплотнительная на правом и левом брызговиках | |
| 47 | 5***3 | Скоба крепления пучка проводов | |
| 48 | 2***9 | Винт 5х12 ОСТ 37.001.188-81 | |
| 49 | 2***9 | Провод «массы» бензодатчика в сборе | |
| 50 | 2***9 | Скоба 16 | |
| 51 | 1***8 | Провод «массы» задних указателей поворотов и габаритных огней в сборе | |
| 52 | 1***4 | Провод «массы» задних фонарей в сборе | |
| 53 | 4***2 | Чехол на клеммы электродвигателя в двери | |
| 54 | 1***1 | Пучок проводов левый в сборе | |
| 55 | 2***9 | Скоба 34 | |
| 56 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 57 | 2***9 | Шайба 5 | |
| 58 | 2***9 | Шайба 5 | |
| 59 | 1***1 | Пучок проводов в сборе | |
| 60 | 5***3 | Провод «массы» реле в сборе | |
| 61 | 2***9 | Шайба пружинная 8 | |
| 62 | 2***7 | Обойма уплотнителя нижняя | |
| 63 | 2***6 | Обойма уплотнителя верхняя | |
| 64 | 1***9 | Фланец | |
| 65 | 1***3 | Уплотнитель пучка проводов | |
| 66 | 1***6 | Провод ««массы»» | |
| 67 | 1***1 | Провод к подкапотным лампам в сборе | |
| 68 | 1***4 | Провод «массы» передних фонарей в сборе | |
| 69 | 1***1 | Пучок проводов правый в сборе | |
| 70 | 2***9 | Винт М8-6gх16 ОСТ 37.001.130-81 | |
| 72 | 1***1 | Фонарь передний левый (14-3712011) |
