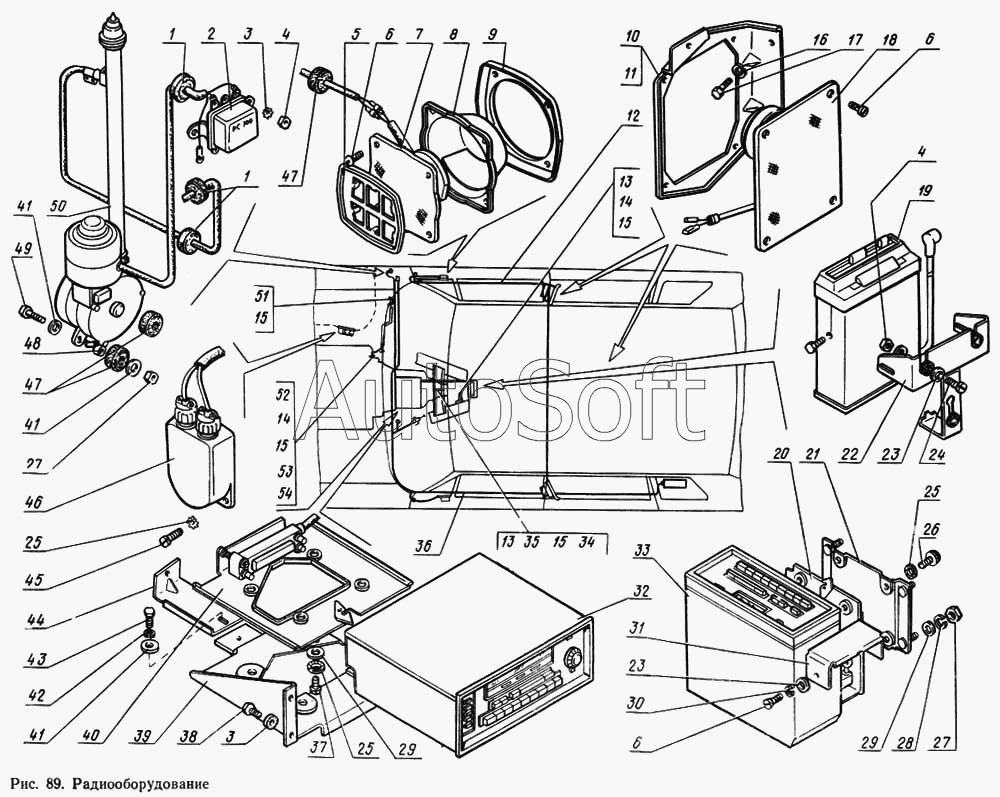

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Радиооборудование
33
41
40
39
38
37
36
35
34
41
41
32
30
29
29
28
27
27
26
48
31
54
53
52
51
51
50
49
25
47
47
46
45
44
43
42
6
13
12
11
10
9
8
7
6
6
13
5
4
4
3
3
3
2
1
18
25
25
24
23
23
22
21
20
19
1
17
16
15
15
15
15
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Втулка уплотнительная | |
| 1 | 1***5 | Втулка уплотнительная | |
| 2 | Р***Т | Реле включения электродвигателя | |
| 3 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 3 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 4 | 2***9 | Гайка М5 | |
| 4 | 2***9 | Гайка М5 | |
| 5 | 1***0 | Облицовка громкоговорителя в сборе | |
| 6 | 2***9 | Винт М5-6gх14 | |
| 6 | 2***9 | Винт М5-6gх14 | |
| 7 | 3***6 | Громкоговоритель (14-7909010) | |
| 8 | 1***6 | Кожух | |
| 9 | 1***8 | Уплотнитель | |
| 10 | 1***0 | Кронштейн крепления заднего громкоговорителя правый в сборе | |
| 11 | 1***1 | Кронштейн крепления заднего громкоговорителя левый в сборе | |
| 12 | С***9 | Провод (14-7905064) | |
| 13 | 5***3 | Провод массы двигателя | |
| 13 | 5***3 | Провод массы двигателя | |
| 14 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 14 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 15 | 2***9 | Шайба 8,2 | |
| 15 | 2***9 | Шайба 8,2 | |
| 15 | 2***9 | Шайба 8,2 | |
| 16 | 2***9 | Шайба 8Т | |
| 17 | 2***9 | Болт М8-6gх14 | |
| 18 | 3***4 | Система акустическая (14-7909030) | |
| 19 | А***2 | Магнитофонная приставка (14-7908010) | |
| 20 | 6***1 | Основание блока пульта дистанционного устройства (14-7901170) | |
| 21 | 1***4 | Кронштейн крепления блока пульта дистанционного устройства в сборе | |
| 22 | 1***8 | Кронштейн крепления магнитофона: приставки в сборе | |
| 23 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 23 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 24 | 2***9 | Винт М5-6gх16 | |
| 25 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 25 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 26 | 2***9 | Винт М6-6gх8 ОСТ 37.001.127-81 | |
| 27 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 27 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 28 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 30 | 2***9 | Шайба 5 | |
| 31 | 1***2 | Облицовка блока пульта дистанционного устройства в сборе | |
| 32 | 2***2 | Блок радиоприемного устройства (14-7901010) | |
| 33 | 3***2 | Блок пульта дистанционного устройства (14-7901170) | |
| 34 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 35 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 36 | 4***4 | Соединительный кабель (14-7905060) | |
| 37 | 2***9 | Винт М6-6gх10 | |
| 38 | 2***9 | Болт М5-6gх12 | |
| 39 | 1***2 | Кронштейн крепления радиоприемника в сборе | |
| 40 | 6***0 | Основание блока радиоприемного устройства (14-7901016) | |
| 41 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 41 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 42 | 2***9 | Шайба 6 | |
| 43 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 44 | 1***6 | Планка крепления кронштейна радиоприемника | |
| 45 | 2***9 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 46 | Ф***Т | Фильтр радиопомех цепи индукционной катушки в сборе (40Ю-7904030) | |
| 47 | 7***7 | Втулка | |
| 47 | 7***7 | Втулка | |
| 48 | 1***0 | Муфта втулки амортизации антенны | |
| 49 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 50 | А***Т | Антенна с электроприводом (Г24-7903010А) | |
| 51 | 1***2 | Облицовка блока пульта дистанционного устройства в сборе | |
| 51 | 1***6 | Провод соединения массы капота с кузовом в сборе | |
| 52 | 4***3 | Провод соединения массы двигателя с кузовом в сборе | |
| 53 | 2***9 | Болт М10-6gх16 ОСТ 37.001.123-96 | |
| 54 | 2***9 | Шайба 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
