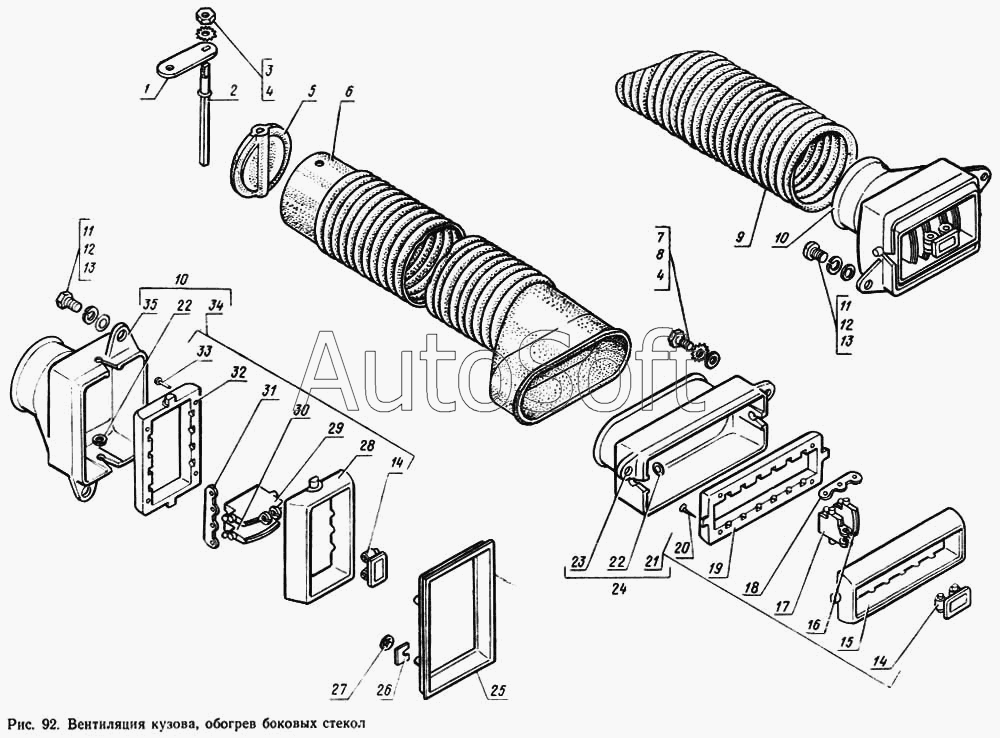

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Вентиляция кузова, обогрев боковых стекол
1
2
3
4
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Поводок оси заслонки вентиляции кузова | |
| 2 | 1***2 | Ось заслонки вентиляции кузова | |
| 3 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 4 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 4 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 5 | 1***6 | Заслонка вентиляции кузова | |
| 6 | 1***4 | Шланг патрубка воздухопровода вентиляции кузова | |
| 7 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 9 | 1***0 | Шланг патрубка воздухопровода | |
| 10 | 1***0 | Патрубок воздухопровода боковой в сборе | |
| 11 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 12 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 13 | 2***9 | Шайба 5 | |
| 14 | 1***2 | Ручка заслонки сопла в сборе | |
| 14 | 1***2 | Ручка заслонки сопла в сборе | |
| 15 | 1***2 | Корпус сопла патрубка воздухопровода вентиляции кузова | |
| 16 | 1***1 | Заслонка сопла направляющая № 2 | |
| 17 | 1***0 | Заслонка сопла направляющая № 1 | |
| 18 | 1***2 | Поводок заслонок сопла | |
| 19 | 1***4 | Крышка корпуса сопла воздухопровода вентиляции кузова | |
| 20 | 2***9 | Шуруп 3Х12 | |
| 21 | 1***0 | Сопло патрубка воздухопровода вентиляции кузова в сборе | |
| 22 | 2***9 | Шайба б | |
| 22 | 2***9 | Шайба б | |
| 23 | 1***2 | Патрубок воздухопровода вентиляции кузова | |
| 24 | 1***0 | Патрубок воздухопровода вентиляции кузова в сборе | |
| 25 | 1***8 | Облицовка патрубка воздухопровода | |
| 26 | 1***2 | Пластина крепления облицовки патрубка воздухопровода | |
| 27 | 2***2 | Стопор оси | |
| 28 | 1***2 | Корпус сопла патрубка воздухопровода | |
| 29 | 1***8 | Заслонка сопла направляющая № 2 | |
| 30 | 1***6 | Заслонка сопла направляющая № 1 | |
| 31 | 1***0 | Поводок заслонок сопла | |
| 32 | 1***4 | Крышка корпуса сопла патрубка | |
| 33 | 2***9 | Шуруп 3Х18 | |
| 34 | 1***0 | Сопло патрубка воздухопровода в сборе | |
| 35 | 1***4 | Патрубок воздухопровода боковой |
