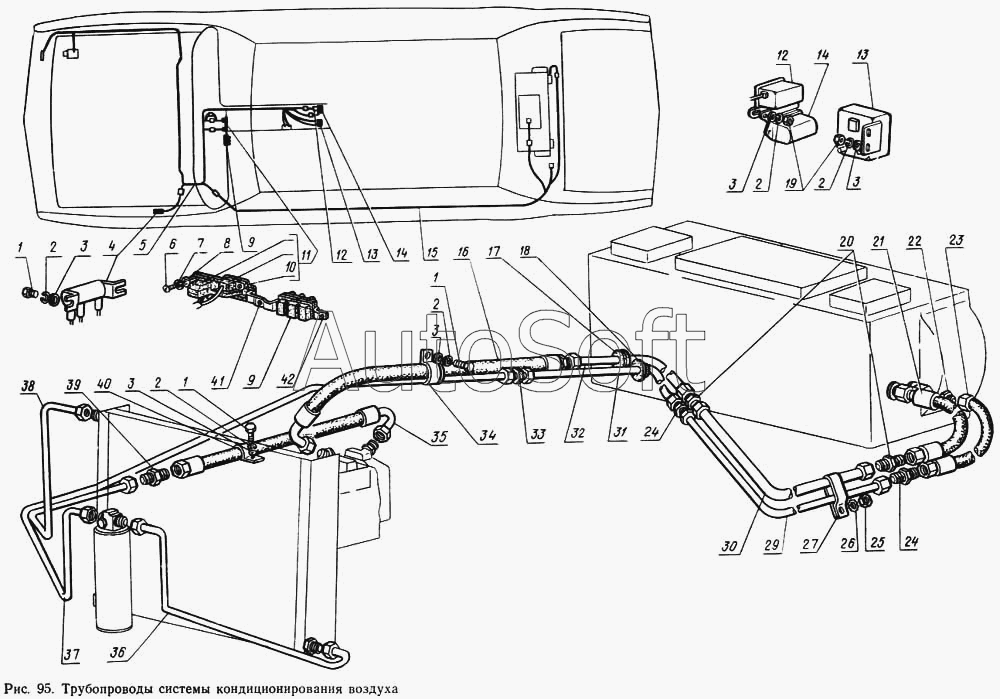

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Трубопроводы системы кондиционирования воздуха
19
27
26
25
24
24
23
22
21
20
29
18
18
17
17
16
16
15
38
45
42
41
40
39
15
37
36
35
33
32
31
30
3
7
6
6
6
6
5
5
4
7
3
3
3
3
2
2
2
2
2
1
1
1
7
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-8120226, 045001-0 | 1***0 | Гайка накидная | |
| 14-8120234, 045001-0 | 1***0 | Гайка накидная | |
| 14-8120286, 045001-1 | 1***1 | Гайка накидная | |
| 14-8121018, 146430-0 | 1***0 | Пульт управления кондиционирования воздуха | |
| 1 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 2 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 2 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 4 | 1***0 | Сопротивление вентилятора | |
| 5 | 1***9 | Кран левый с трубкой в сборе | |
| 5 | 1***2 | Пучок проводов кондиционера №1 с разъемами в сборе | |
| 6 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 6 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 6 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 6 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 7 | 2***9 | Шайба 5 | |
| 7 | 2***9 | Шайба 5 | |
| 7 | 2***9 | Шайба 5 | |
| 7 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 7 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 8 | 1***7 | Трубка крана с фланцем левая в сборе | |
| 8 | 1***0 | Кронштейн крепления облицовки правый | |
| 9 | 1***6 | Блок переключателей электродвигателей отопителей в сборе | |
| 9 | 2***2 | Прокладка уплотнительная (24-76-8101028) | |
| 10 | 1***2 | Облицовка приборов управления кондиционирования воздуха | |
| 10 | 2***0 | Кран отопителя (24-76-8101020) | |
| 11 | 1***0 | Облицовка приборов управления кондиционирования воздуха в сборе | |
| 12 | 1***0 | Реле включения электромотора | |
| 13 | 1***0 | Стабилизатор температур | |
| 13 | 2***8 | Шланг подводящий от крана к отопителю правый | |
| 14 | 1***8 | Кран правый с трубкой в сборе | |
| 14 | 1***0 | Реле включения компрессора | |
| 15 | 1***6 | Трубка крана с фланцем правая в сборе | |
| 15 | 1***2 | Пучок проводов кондиционера № 2 с разъемами в сборе | |
| 16 | 1***0 | Шланг всасывающий в сборе | |
| 16 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 17 | 2***5 | Втулка уплотнительная | |
| 17 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 18 | 1***4 | Переходник крана | |
| 18 | 1***0 | Уплотнитель передней нагнетающей трубы охладителя | |
| 19 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 20 | 1***0 | Штуцер соединительный | |
| 21 | 1***0 | Шланг охладителя отводящий | |
| 22 | 1***0 | Штуцер шланга охладителя нагнетающий | |
| 23 | 1***0 | Шланг охладителя нагнетающий | |
| 24 | 1***0 | Штуцер | |
| 25 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 26 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 27 | 1***0 | Скоба крепления трубы охладителя задняя | |
| 29 | 1***6 | Труба охладителя нагнетающая задняя в сборе | |
| 30 | 1***0 | Труба охладителя отводящая задняя в сборе | |
| 31 | 1***2 | Труба охладителя нагнетающая передняя в сборе | |
| 32 | 1***0 | Труба охладителя отводящая передняя в сборе | |
| 33 | 1***0 | Штуцер заправочный | |
| 35 | 1***0 | Шланг нагнетающий в сборе | |
| 36 | 1***0 | Труба конденсатора отводящая в сборе | |
| 37 | 1***6 | Труба ресивера отводящая в сборе | |
| 38 | 1***2 | Труба конденсатора подводящая в сборе | |
| 39 | 1***0 | Штуцер соединительный | |
| 40 | 1***1 | Скоба крепления нагнетающего шланга | |
| 41 | 1***9 | Кронштейн крепления облицовки левый | |
| 42 | 1***8 | Кронштейн крепления переключателя | |
| 42 | 1***8 | Кронштейн крепления переключателя | |
| 45 | 5***4 | Держатель шлангов | |
| 46 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 47 | 2***9 | Болт М6-6gх12 |
