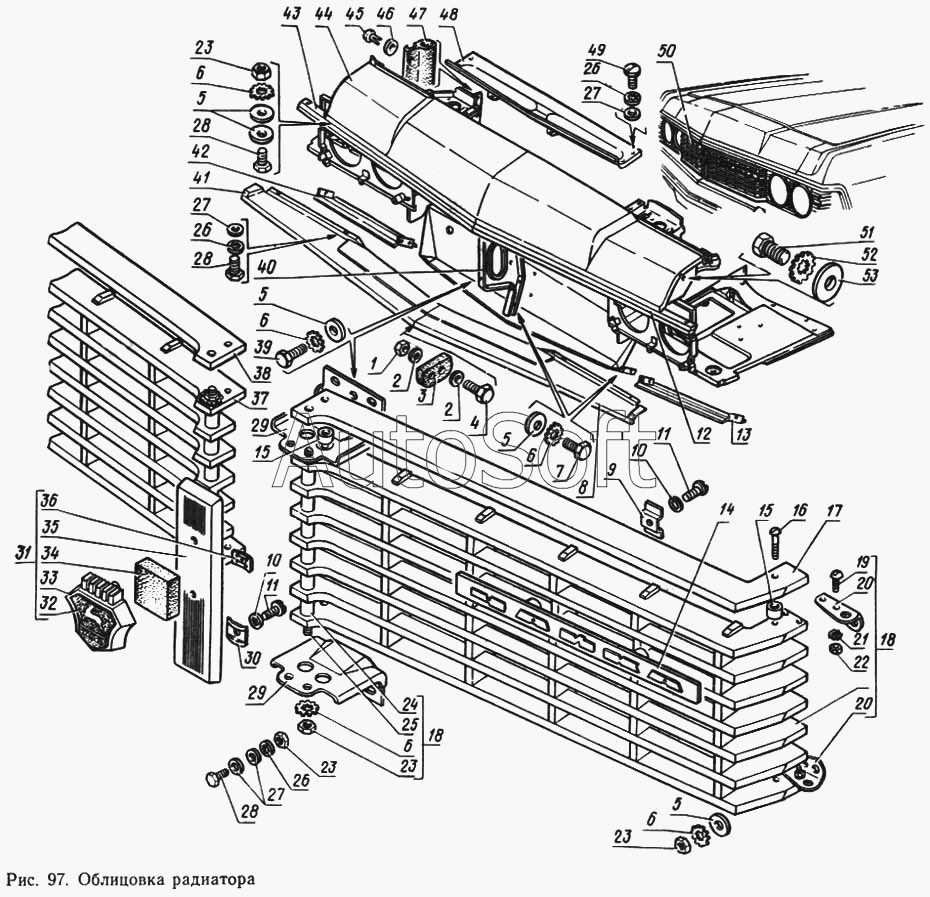

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Облицовка радиатора
1
2
2
3
4
5
5
5
5
6
6
6
6
6
7
7
8
9
10
10
11
11
12
13
14
15
15
16
17
18
18
19
20
20
21
21
22
22
23
23
23
23
24
24
25
25
26
26
26
27
27
27
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 2 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 3 | 2***6 | Буфер стопора | |
| 4 | 2***9 | Болт М5-6gх20 | |
| 5 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 5 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 5 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 6 | 2***9 | Шайба 6,5 | |
| 6 | 2***9 | Шайба 6,5 | |
| 6 | 2***9 | Шайба 6,5 | |
| 6 | 2***9 | Шайба 6,5 | |
| 7 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 7 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 8 | 1***1 | Молдинг нижний левый в сборе | |
| 9 | 1***4 | Скоба крепления орнамента | |
| 10 | 2***9 | Шайба 5 | |
| 11 | 2***9 | Винт М5-6gх16 | |
| 12 | 1***1 | Молдинг верхний левый в сборе | |
| 13 | 1***3 | Надставка брызговика левая | |
| 14 | 1***2 | Орнамент облицовки радиатора | |
| 15 | 1***4 | Распорка облицовки верхняя | |
| 16 | 2***9 | Винт М4-6gх25 ОСТ 37.001.127-81 | |
| 17 | 1***5 | Пластина верхняя левая | |
| 18 | 1***1 | Облицовка радиатора левая в сборе | |
| 19 | 2***9 | Винт М4-6gх14 | |
| 20 | 1***2 | Кронштейн боковой | |
| 21 | 2***9 | Шайба 4 | |
| 21 | 2***9 | Шайба 4 | |
| 22 | 2***9 | Гайка М4-6Н ОСТ 37.001.124-93 | |
| 22 | 2***9 | Гайка М4 | |
| 23 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 23 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 23 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 24 | 1***0 | Накладка бокового держателя верхняя | |
| 24 | 1***6 | Распорка облицовки | |
| 25 | 2***9 | Винт М6Х28 | |
| 25 | 7***6 | Тяга соединения рычагов валиков управления карбюратором | |
| 26 | 1***2 | Облицовка верхней накладки | |
| 26 | 2***9 | Шайба 6 ОСТ 37.001.145-75 | |
| 27 | 1***0 | Держатель боковой в сборе | |
| 27 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 27 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 28 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 28 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 29 | 1***6 | Кронштейн облицовки средний | |
| 30 | 1***9 | Скоба крепления заводского знака | |
| 31 | 1***4 | Заводской знак в сборе | |
| 32 | 1***5 | Заводской знак | |
| 33 | 1***8 | Орнамент заводского знака | |
| 34 | 1***6 | Держатель заводского знака | |
| 35 | 1***6 | Основание заводского знака | |
| 36 | 1***4 | Держатель декоративной накладки | |
| 37 | 1***0 | Облицовка радиатора правая в сборе | |
| 38 | 1***4 | Пластина верхняя правая | |
| 39 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 40 | 1***6 | Стойка облицовки радиатора в сборе | |
| 41 | 1***0 | Молдинг нижний правый в сборе | |
| 42 | 1***2 | Надставка брызговика правая | |
| 43 | 1***0 | Молдинг верхний правый в сборе | |
| 44 | 1***8 | Рамка облицовки радиатора в сборе | |
| 45 | 2***9 | Заклепка 4Х10 | |
| 46 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 47 | 1***2 | Уплотнитель бокового щитка | |
| 48 | 1***0 | Щиток радиатора верхний | |
| 49 | 2***9 | Винт М6-6gх14 ОСТ 37.001.130-81 | |
| 50 | 1***0 | Облицовка радиатора с заводским знаком в сборе | |
| 51 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 52 | 2***9 | Шайба 10 | |
| 53 | 2***9 | Шайба 10 ОСТ 37.001.144-96 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
