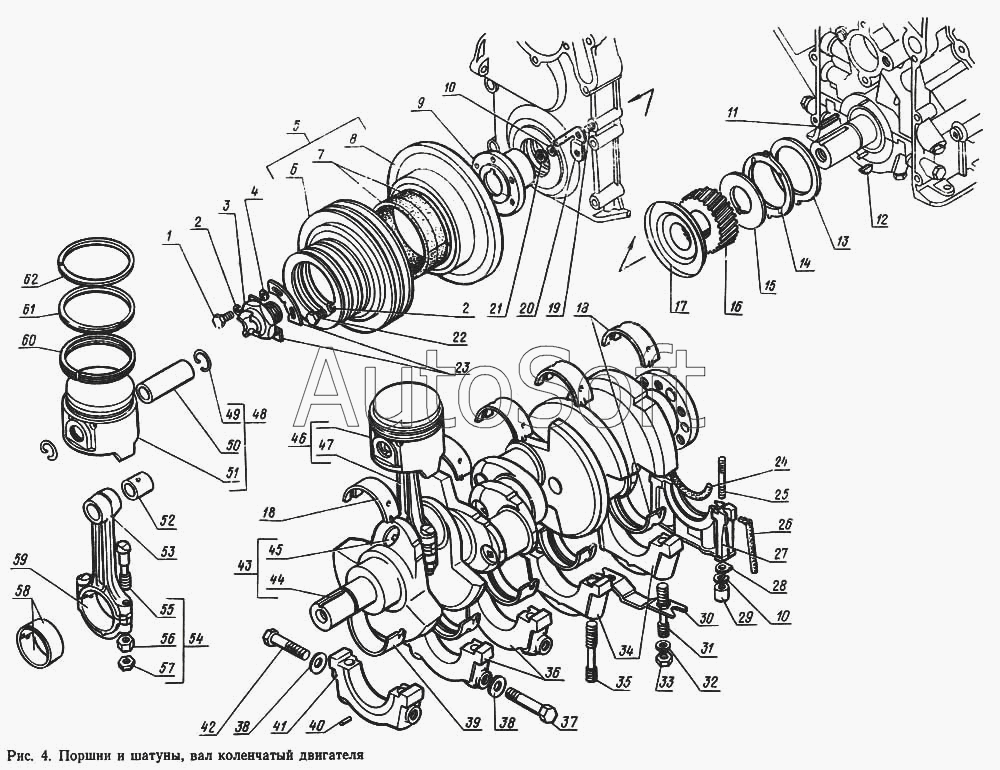

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Поршни и шатуны, вал коленчатый двигателя
37
45
44
43
42
41
40
39
38
38
46
36
35
34
33
32
54
62
61
60
59
58
57
56
55
31
53
52
51
50
49
48
47
7
14
13
12
11
10
10
9
8
15
6
5
4
3
2
2
1
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-1000100 | 1***0 | Кольца поршневые диаметром 100 мм (комплект на 1 двигатель) | |
| 21-1005041-Б | 2***Б | Маслоотражатель манжеты | |
| 51-1005034-04 | 5***4 | Сальник передний коленчатого вала с пружиной в сборе | |
| ВК-13-1000104-А | В***А | Вкладыши шатуна диаметром 60,00 мм (комплект на 1 двигатель) | |
| 1 | 2***9 | Болт М8-6gх22 | |
| 2 | 2***9 | Шайба 8Т | |
| 3 | 4***4 | Храповик коленчатого вала | |
| 4 | 2***9 | Шайба 8,5 | |
| 5 | 1***0 | Гаситель крутильных колебаний со шкивом в сборе | |
| 6 | 1***1 | Шкив коленчатого вала | |
| 7 | 1***2 | Прокладка | |
| 8 | 1***1 | Диск гасителя | |
| 9 | 4***2 | Ступица шкива коленчатого вала | |
| 10 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 10 | 2***9 | Шайба пружинная 8 | |
| 11 | 2***П | Шпонка 8х7х32 | |
| 12 | 2***П | Шпонка сегментная 6Х10 шестерни коленчатого вала | |
| 13 | 1***4 | Шайба упорного подшипника задняя | |
| 14 | 1***3 | Шайба передняя | |
| 15 | 5***9 | Шайба упорная коленчатого вала | |
| 16 | 1***А | Шестерня распределительная коленчатого вала | |
| 17 | 1***2 | Маслоотражатель коленчатого вала | |
| 18 | 5***0 | Вкладыш коренных подшипников коленчатого вала | |
| 19 | 2***2 | Шпилька М8х1-4hх14 | |
| 20 | 1***1 | Указатель верхней мертвой точки | |
| 21 | 2***9 | Гайка М8х1-4Н5Н | |
| 22 | 2***9 | Болт М8-4hх18 | |
| 23 | 4***5 | Шайба стопорная | |
| 24 | 2***1 | Набивка сальника | |
| 25 | 2***П | Шпилька М8х1х62 | |
| 26 | 1***1 | Прокладка уплотнительная держателя заднего сальника | |
| 27 | 1***Б | Держатель заднего сальника | |
| 28 | 1***2 | Шайба крепления держателя | |
| 29 | 1***1 | Гайка | |
| 30 | 2***1 | Пластина стопорная | |
| 31 | 2***П | Шпилька М12х1,25-4h6hх82 | |
| 32 | 2***8 | Шайба 12 | |
| 33 | 2***П | Гайка СП М12х1,25 | |
| 34 | 1***2 | Крышка четвертого и пятого коренных подшипников коленчатого вала | |
| 35 | 2***П | Шпилька М12Х1,25Х95 крепления крышек второго, третьего и четвертого коренных подшипников | |
| 36 | 1***5 | Крышка второго и третьего коренных подшипников коленчатого вала | |
| 37 | 2***9 | Болт М10Х70 дополнительного крепления крышек второго и третьего коренных подшипников | |
| 38 | 1***2 | Прокладка | |
| 39 | 1***В | Вкладыш первого коренного подшипника коленчатого вала нижний | |
| 40 | 2***8 | Штифт 4х10 | |
| 41 | 1***0 | Крышка переднего коренного подшипника коленчатого вала | |
| 42 | 2***9 | Болт М10Х60 дополнительного крепления крышки первого коренного подшипника | |
| 43 | 1***0 | Вал коленчатый в сборе | |
| 44 | 1***0 | Вал коленчатый | |
| 45 | 2***3 | Пробка-заглушка | |
| 46 | 1***1 | Поршень и шатун в сборе | |
| 47 | 1***5 | Шатун в сборе | |
| 48 | 1***4 | Поршень с поршневым пальцем и стопорными кольцами в комплекте | |
| 49 | 1***2 | Кольцо стопорное поршневого пальца | |
| 50 | 1***0 | Палец поршневой диаметром 28 мм | |
| 51 | 1***1 | Поршень | |
| 52 | 1***2 | Втулка | |
| 53 | 1***0 | Шатун | |
| 54 | В***2 | Болт шатуна с гайкой и стопорной гайкой (комплект) | |
| 55 | 1***Б | Болт крепления крышки шатуна | |
| 56 | 2***П | Гайка СпМ10х1 | |
| 57 | 2***П | Гайка 9 стопорная | |
| 58 | 1***2 | Вкладыш нижней головки шатуна толщиной 1,750 мм | |
| 59 | 1***5 | Крышка | |
| 60 | 1***5 | Кольцо поршневое маслосъемное в сборе | |
| 61 | 1***5 | Кольцо поршневое компрессионное нижнее | |
| 62 | 1***1 | Кольцо поршневое компрессионное верхнее |
