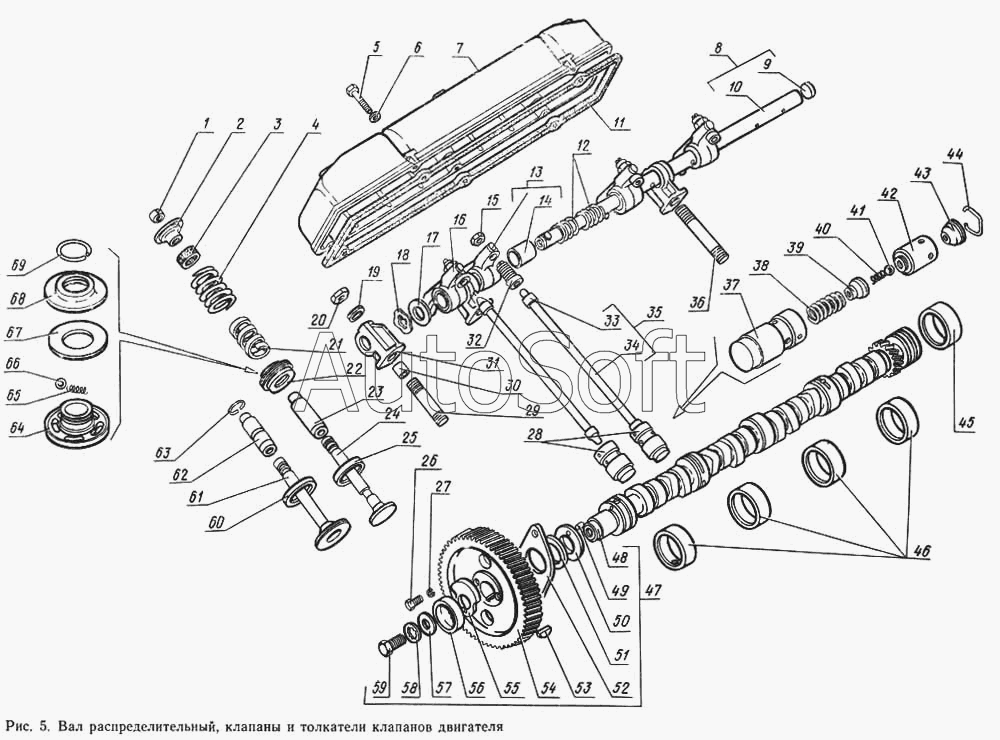

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Вал распределительный, клапаны и толкатели клапанов двигателя
44
52
51
50
49
48
47
46
45
53
43
42
41
40
39
38
37
36
61
69
68
67
66
65
64
63
62
35
60
59
58
57
56
55
54
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
26
34
33
32
31
30
29
28
27
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ВК-13-1000106 | В***6 | Распределительные шестерни (13-1006020, 13-1005031-А) (комплект на один двигатель) | |
| 1 | 1***2 | Сухарь клапана | |
| 2 | 3***5 | Тарелка пружины клапана | |
| 3 | 2***1 | Колпачок маслоотражательный клапана | |
| 4 | 1***0 | Пружина клапана | |
| 5 | 2***9 | Болт М6-6gх40 ОСТ 37.001.123-96 | |
| 6 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 7 | 1***1 | Крышка коромысел | |
| 8 | 2***0 | Ось коромысел в сборе | |
| 9 | 2***4 | Заглушка | |
| 10 | 2***1 | Ось коромысел | |
| 11 | 2***5 | Прокладка крышки коромысел | |
| 12 | 2***Б | Пружина распорная коромысел | |
| 13 | 1***3 | Коромысло клапана с втулкой в сборе | |
| 14 | 2***1 | Втулка коромысла | |
| 15 | 1***6 | Гайка регулировочного винта | |
| 16 | 1***2 | Коромысло клапана с винтом регулировочным в сборе | |
| 17 | 2***8 | Шайба 22 | |
| 18 | 2***5 | Шайба | |
| 19 | 2***8 | Шайба 11 | |
| 20 | 2***8 | Гайка М10х1-6Н | |
| 21 | 1***1 | Гаситель вибрации клапанной пружины | |
| 22 | 3***0 | Механизм вращения клапана в сборе | |
| 23 | 1***8 | Втулка направляющая выпускного клапана | |
| 24 | 1***5 | Клапан выпускной в сборе | |
| 25 | 1***0 | Седло вставное выпускного клапана | |
| 26 | 2***2 | Болт М8-6gх20 | |
| 27 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 28 | 1***5 | Толкатель клапана гидравлический в сборе | |
| 29 | 2***П | Шпилька М10Х1Х70 | |
| 30 | 1***9 | Втулка установочная стойки оси коромысел | |
| 31 | 1***5 | Стойка оси | |
| 32 | 6***5 | Винт регулировочный | |
| 33 | 2***9 | Наконечник штанги | |
| 34 | 1***7 | Штанга толкателя | |
| 35 | 1***5 | Штанга толкателя клапана в сборе | |
| 36 | 2***П | Шпилька М10Х1Х90 | |
| 37 | 1***5 | Корпус толкателя в сборе | |
| 38 | 1***8 | Пружина плунжера толкателя | |
| 39 | 1***1 | Колпачок клапана толкателя | |
| 40 | 1***0 | Пружина клапана толкателя | |
| 41 | Б***2 | Шарик (296855-П) | |
| 42 | 1***7 | Плунжер толкателя клапана | |
| 43 | 1***5 | Упор штанги | |
| 44 | 1***4 | Кольцо замочное толкателя | |
| 45 | 1***8 | Втулка | |
| 46 | 1***4 | Втулка распределительного вала | |
| 47 | 1***0 | Вал распределительный с шестерней в сборе | |
| 48 | 1***5 | Вал распределительный в сборе | |
| 49 | 1***4 | Штифт упорной шайбы | |
| 50 | 1***3 | Шайба упорная распределительного вала | |
| 51 | 1***5 | Кольцо распорное распределительного вала | |
| 52 | 1***2 | Фланец упорный распределительного вала | |
| 53 | 2***П | Шпонка сегментная 5Х9 | |
| 54 | 1***0 | Шестерня распределительного вала в сборе | |
| 55 | 1***6 | Балансир эксцентрика привода бензинового насоса | |
| 56 | 1***5 | Эксцентрик привода топливного насоса | |
| 57 | 2***П | Шайба 12 | |
| 58 | 2***П | Шайба стопорная 12 | |
| 59 | 2***П | Болт М12х1,25х25 | |
| 60 | 1***2 | Седло вставное впускного клапана | |
| 61 | 1***0 | Клапан впускной | |
| 62 | 3***3 | Втулка направляющая впускного клапана | |
| 63 | 1***Б | Кольцо стопорное | |
| 64 | 3***5 | Корпус механизма вращения клапана | |
| 65 | 3***5 | Пружина шарика механизма вращения клапана | |
| 66 | 2***С | Шарик (296834-П) | |
| 67 | 3***9 | Пружина механизма вращения клапана | |
| 68 | 3***1 | Шайба опорная механизма вращения клапана | |
| 69 | 3***9 | Кольцо замочное механизма вращения клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
