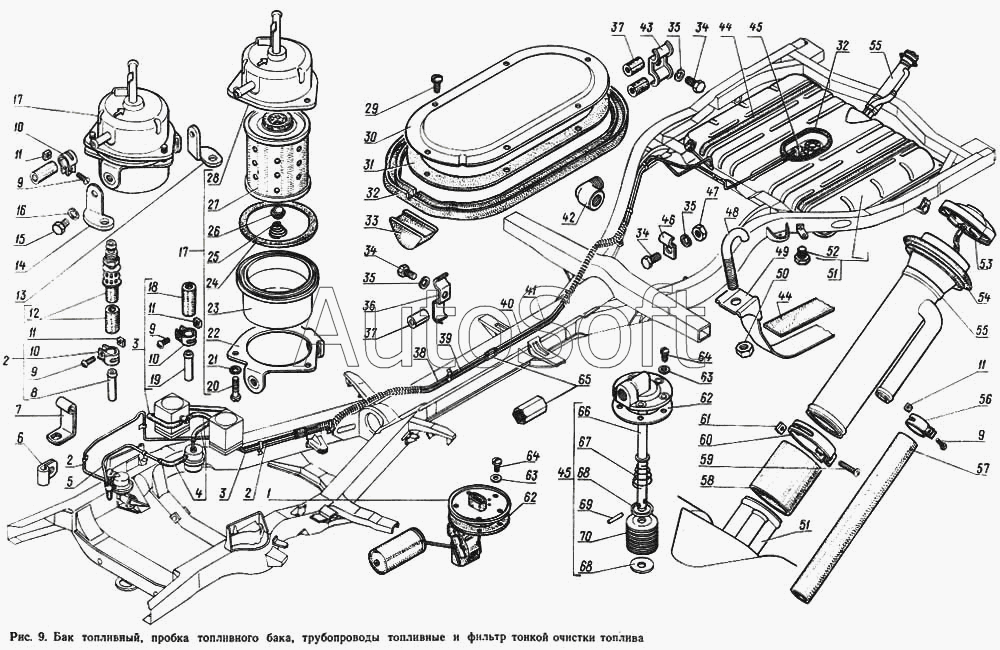

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Бак топливный, пробка топливного бака, трубопроводы топливные и фильтр тонкой очистки топлива
44
44
53
52
51
50
49
48
47
46
45
45
54
43
42
41
40
39
38
37
37
36
35
35
35
63
13
70
69
68
68
67
66
65
64
64
63
34
34
34
62
62
61
60
59
58
57
56
55
55
9
15
14
12
11
11
11
11
10
10
10
9
15
9
9
8
7
6
5
4
4
3
3
2
2
2
24
33
32
32
31
30
29
28
27
26
25
1
23
22
21
20
19
18
17
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***Т | Датчик указателя уровня топлива (14-3827010) | |
| 2 | 1***4 | Трубка от соединительной муфты к насосу со шлангом в сборе | |
| 3 | 1***8 | Трубка сливная от карбюратора к соединительной муфте со шлангом в сборе | |
| 4 | 5***0 | Шланг | |
| 4 | 5***0 | Шланг | |
| 5 | 1***2 | Трубка от насоса к фильтру в сборе | |
| 6 | 2***2 | Хомутик крепления трубки | |
| 7 | 1***7 | Скоба | |
| 8 | 1***0 | Трубка от соединительной муфты к шлангу топливного насоса в сборе | |
| 9 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 9 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 9 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 10 | 2***9 | Хомут 14 | |
| 10 | 2***9 | Хомут 14 | |
| 11 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 11 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 11 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 12 | 5***1 | Шланг в сборе | |
| 13 | 1***6 | Кронштейн крепления фильтра | |
| 14 | 1***6 | Кронштейн крепления фильтра | |
| 15 | 1***5 | Кронштейн крепления фильтра | |
| 15 | 2***9 | Болт М8-6gх14 | |
| 16 | 2***9 | Шайба пружинная 8 | |
| 17 | 1***0 | Фильтр топливный в сборе | |
| 18 | 4***0 | Шланг от фильтра тонкой очистки топлива к тройнику | |
| 19 | 1***0 | Трубка сливная от карбюратора к соединительной муфте в сборе | |
| 20 | 2***9 | Винт М6-6gх25 ОСТ 37.001.127-81 | |
| 21 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 22 | 1***0 | Фланец крепления фильтра нижний | |
| 23 | 1***8 | Корпус фильтра | |
| 24 | 1***5 | Прокладка | |
| 25 | 1***3 | Пружина поршня | |
| 26 | 1***2 | Пробка элемента | |
| 27 | 1***5 | Фильтрующий элемент в сборе | |
| 28 | 1***4 | Крышка фильтра | |
| 29 | 2***9 | Винт М6-6gх14 ОСТ 37.001.130-81 | |
| 30 | 2***6 | Крышка люка пола над реостатом указателя уровня бензина | |
| 31 | 2***А | Прокладка крышки | |
| 32 | 1***2 | Уплотнитель | |
| 33 | 1***9 | Вкладыш уплотнителя | |
| 34 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 35 | 2***9 | Шайба 8Т | |
| 36 | 6***9 | Скоба крепления трубок | |
| 37 | 2***6 | Втулка защитная | |
| 38 | 1***5 | Трубка промежуточная сливная в сборе | |
| 39 | 1***0 | Трубка промежуточная в сборе | |
| 40 | 1***2 | Трубка сливная от соединительной муфты к топливному баку в сборе | |
| 41 | 1***0 | Трубка от топливного бака к соединительной муфте в сборе | |
| 42 | 2***1 | Штуцер КГ 1/4" | |
| 43 | 5***6 | Скоба двойная крепления трубок | |
| 44 | 1***0 | Прокладка хомута крепления топливного бака | |
| 45 | 1***2 | Трубка приемная с фильтром в сборе | |
| 46 | 2***9 | Скоба крепления трубки | |
| 47 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 48 | 2***8 | Крючок | |
| 49 | 1***0 | Хомут крепления топливного бака в сборе | |
| 50 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 51 | 1***0 | Бак топливный в сборе | |
| 52 | 3***9 | Пробка К1/4" | |
| 53 | 2***0 | Пробка в сборе | |
| 54 | 1***0 | Уплотнитель наливной трубы топливного бака | |
| 55 | 1***0 | Труба наливная в сборе | |
| 56 | 2***9 | Хомут 26 | |
| 57 | 2***5 | Шланг от переходника терморегулятора воздуха | |
| 58 | 2***0 | Шланг соединительный наливной трубы бензинового бака | |
| 59 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 60 | 2***9 | Хомут 60 | |
| 61 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 62 | 1***2 | Прокладка датчика и фланца | |
| 62 | 1***2 | Прокладка датчика и фланца | |
| 63 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 63 | 2***9 | Шайба 5 | |
| 64 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 65 | 2***9 | Муфта соединительная | |
| 66 | 1***6 | Трубка с фланцем в сборе | |
| 67 | 6***3 | Пружина | |
| 68 | 2***0 | Фланец фильтра | |
| 69 | 2***9 | Штифт 4Х22 | |
| 70 | 2***7 | Фильтр приемной трубки в сборе |
