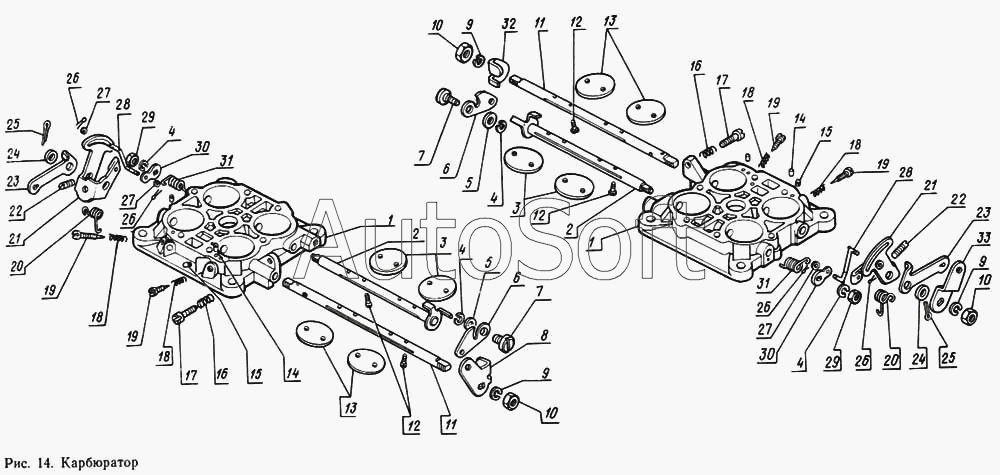

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Карбюратор
26
26
26
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
17
17
27
27
28
28
29
29
30
30
31
31
32
33
1
1
16
16
15
15
14
14
13
13
12
12
12
11
11
10
10
10
9
9
9
8
7
7
6
6
5
5
4
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Корпус смесительных камер | |
| 2 | К***5 | Ось дроссельной заслонки в сборе | |
| 3 | 1***2 | Заслонка дроссельная вторичной системы | |
| 4 | 9***0 | Шайба 6 | |
| 5 | 9***0 | Шайба | |
| 6 | 1***8 | Рычаг блокировочный | |
| 7 | 1***9 | Винт | |
| 8 | К***0 | Рычаг | |
| 9 | 9***0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | |
| 10 | 9***0 | Гайка М8х1-6Н | |
| 11 | К***6 | Ось дроссельной заслонки | |
| 12 | 2***9 | Винт М3-6gх10 | |
| 13 | 1***1 | Заслонка дроссельная первичной системы | |
| 14 | К***2 | Трубка переходная | |
| 15 | 4***0 | Заглушка | |
| 16 | К***3 | Пружина | |
| 17 | К***8 | Винт холостого хода | |
| 18 | 9***0 | Пружина регулировочного винта холостого хода | |
| 19 | К***9 | Винт регулировочный холостого хода | |
| 20 | К***4 | Пружина | |
| 21 | 1***1 | Кулиса | |
| 22 | 1***2 | Винт стопорный кулисы | |
| 23 | К***3 | Рычаг | |
| 24 | 9***0 | Шайба 8,2х1 | |
| 25 | 9***1 | Шплинт | |
| 26 | 9***5 | Шплинт 1х6 | |
| 27 | 9***0 | Шайба 3 | |
| 28 | 1***6 | Тяга кулисы | |
| 29 | 9***0 | Гайка М6-6Н | |
| 30 | 1***7 | Рычаг ведомый дроссельных заслонок | |
| 31 | К***7 | Пружина | |
| 32 | К***8 | Рычаг | |
| 33 | К***0 | Рычаг |
