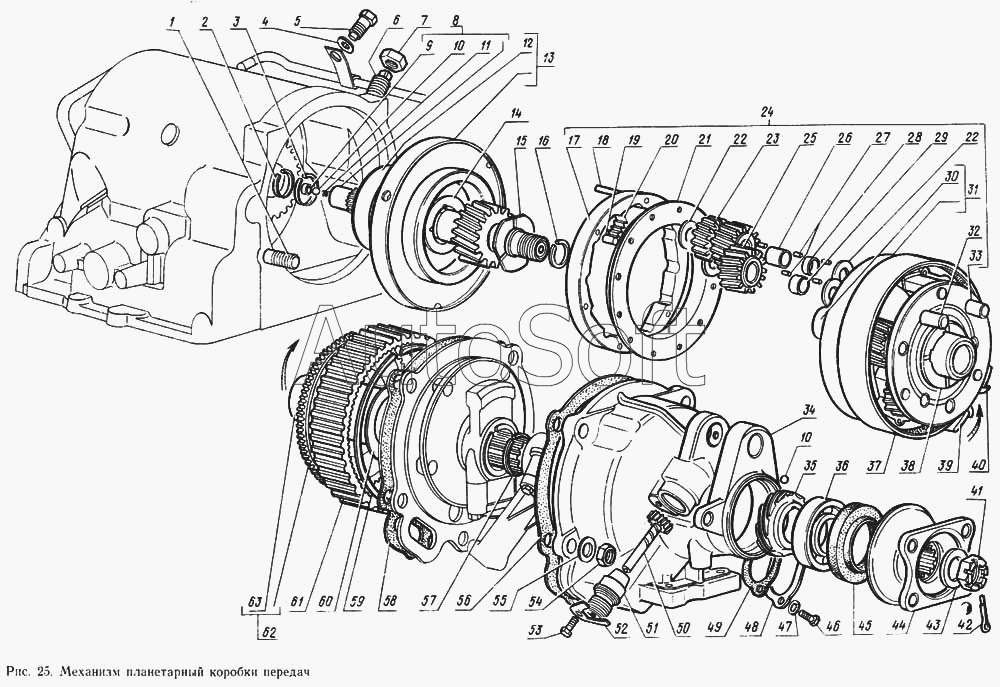

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Механизм планетарный коробки передач
38
45
44
43
42
41
40
39
38
46
38
38
37
36
35
34
33
32
55
63
62
61
60
59
58
57
56
31
54
53
52
51
50
49
48
47
10
17
16
15
14
13
12
11
10
18
9
8
7
6
5
4
3
2
23
30
29
28
27
26
25
25
24
1
23
22
22
21
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Шпилька М12х1,25-4hх32 | |
| 2 | 2***4 | Кольцо уплотнительное центрального вала переднее | |
| 3 | 2***5 | Кольцо уплотнительное центрального вала среднее | |
| 4 | 2***9 | Шайба 10 стопорная | |
| 5 | 2***8 | Болт специальный стопорный промежуточной опоры | |
| 6 | 2***3 | Винт регулировочный | |
| 7 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 8 | 1***0 | Вал центральный коробки передач с распределительной трубкой и шариковым клапаном в сборе | |
| 9 | 1***1 | Седло шарикового клапана центрального вала | |
| 10 | Б***Т | Шарик (508605) | |
| 10 | Б***3 | Шарик (508605) | |
| 11 | 1***2 | Пружина шарикового клапана центрального вала | |
| 12 | 1***9 | Втулка промежуточной опоры | |
| 13 | 1***5 | Опора промежуточная с втулкой в сборе | |
| 14 | 2***2 | Шайба упорная центрального вала передняя | |
| 15 | 1***3 | Шайба упорная центрального вала задняя | |
| 16 | 2***6 | Кольцо уплотнительное центрального вала | |
| 17 | 1***2 | Ступица наружная муфты свободного хода | |
| 18 | 2***П | Штифт 5Х45 | |
| 19 | Б***5 | Ролик (13-1710258) | |
| 20 | 2***1 | Пружина ролика | |
| 21 | 1***3 | Сепаратор муфты свободного хода в сборе | |
| 21 | 2***3 | Втулка задняя солнечной шестерни | |
| 22 | 1***0 | Шестерня солнечная со втулками в сборе | |
| 22 | 2***Б | Шайба упорная сателлитов | |
| 23 | 1***0 | Сателлит длинный | |
| 23 | 2***2 | Втулка передняя солнечной шестерни | |
| 24 | 1***9 | Каретка сателлитов с наружной ступицей муфты свободного хода, сепаратором и сателлитами в сборе | |
| 25 | 1***5 | Сателлит короткий | |
| 25 | 2***П | Шпонка 5Х7,5Х19 | |
| 26 | 1***3 | Втулка распорная подшипников длинного сателлита передняя | |
| 27 | 2***2 | Игла подшипников сателлитов (20-3401072) | |
| 28 | 2***7 | Втулка распорная подшипников длинного сателлита задняя | |
| 29 | 2***Б | Втулка распорная подшипников короткого сателлита | |
| 30 | 2***5 | Втулка крышки каретки сателлитов | |
| 31 | 1***0 | Каретка сателлитов в сборе | |
| 32 | 2***А | Ось сателлита короткого | |
| 33 | 1***2 | Ось сателлита длинного | |
| 34 | 2***Б | Крышка задняя коробки передач | |
| 35 | 1***В | Шестерня привода спидометра ведущая | |
| 36 | 6***Ш | Подшипник ведомого вала коробки передач (14-1710236) | |
| 37 | 2***1 | Лента заднего тормоза с фрикционной накладкой в сборе | |
| 38 | 2***7 | Шайба упорная каретки сателлитов толщиной 1,6 | |
| 38 | 2***Б | Шайба упорная каретки сателлитов толщиной 1,9 | |
| 38 | 2***В | Шайба упорная каретки сателлитов толщиной 2,2 | |
| 38 | 2***Г | Шайба упорная каретки сателлитов толщиной 2,5 | |
| 39 | 2***8 | Пластина нажимная рычага тормоза 1-й передачи и заднего хода | |
| 40 | 2***2 | Пластина упорная | |
| 41 | 2***П | Гайка М20х1,5-5Н6Н | |
| 42 | 2***П | Шплинт 4х30 | |
| 43 | 2***Б | Шайба 21 | |
| 44 | 1***8 | Фланец ведомого вала с маслоотражателем в сборе | |
| 45 | 2***0 | Сальник | |
| 46 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 47 | 2***9 | Шайба 6 ОСТ 37.001.145-75 | |
| 48 | 2***Б | Крышка люка центробежного регулятора | |
| 49 | 2***Б | Прокладка крышки люка центробежного регулятора | |
| 50 | 1***4 | Шестерня ведомая привода спидометр | |
| 51 | 1***9 | Штуцер в сборе | |
| 52 | 2***1 | Стопор штуцера | |
| 53 | 2***9 | Болт М6-6gх14 | |
| 54 | 2***9 | Гайка М12х1,25-6Н | |
| 55 | 2***9 | Шайба 12 | |
| 56 | 2***3 | Прокладка задней крышки | |
| 57 | 2***2 | Кольцо уплотнительное ведомого вала | |
| 58 | 2***3 | Прокладка заднего масляного насоса | |
| 59 | 2***9 | Кольцо стопорное | |
| 60 | 2***8 | Шайба упорная ведомого вала | |
| 61 | 1***8 | Шестерня кольцевая | |
| 62 | 1***0 | Вал ведомый с распределительной трубкой в сборе | |
| 63 | 2***8 | Втулка ведомого вала |
