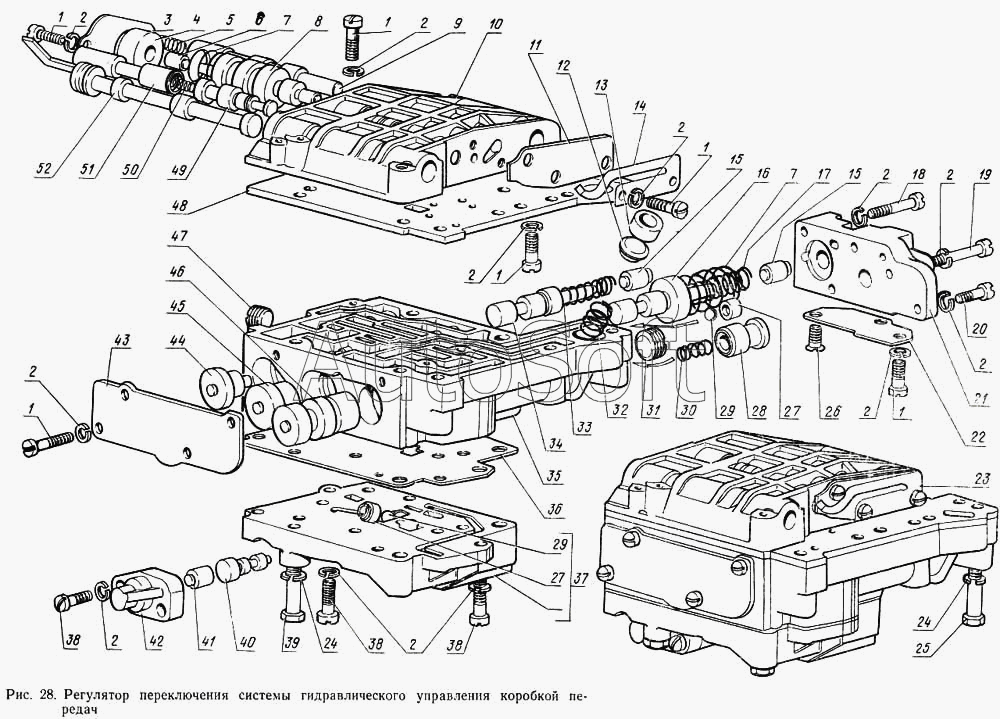

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Регулятор переключения системы гидравлического управления коробкой передач
40
27
27
28
29
29
30
31
32
33
34
35
36
37
38
38
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
14
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
13
1
1
1
1
1
1
15
15
16
17
18
19
20
21
22
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Винт М5-6gх12 | |
| 2 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 3 | 2***7 | Пластина верхней крышки | |
| 4 | 1***2 | Втулка плунжера компенсационного клапана | |
| 5 | 1***7 | Пружина редукционного клапана | |
| 6 | 1***1 | Плунжер компенсационного клапана | |
| 7 | 2***3 | Пружина | |
| 7 | 2***3 | Пружина | |
| 8 | 2***0 | Золотник компенсационного клапана | |
| 9 | 1***5 | Золотник редукционного клапана | |
| 10 | 1***6 | Крышка верхняя корпуса регулятора переключения | |
| 11 | 2***1 | Ограничитель золотника силового регулятора коробки передач | |
| 12 | 2***0 | Тарелка клапана заднего насоса коробки передач | |
| 13 | 2***2 | Седло клапана | |
| 14 | 2***2 | Пружина пластинчатая золотника силового регулятора коробки передач | |
| 15 | 2***2 | Плунжер переключающего клапана коробки передач | |
| 16 | 2***0 | Золотник переключающего клапана 2-й и 3-й передач длинный | |
| 17 | 2***4 | Пружина плунжера переключающего клапана 2-й и 3-й передач | |
| 18 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 19 | 2***8 | Винт М5Х35 | |
| 20 | 2***9 | Винт М5-6gх14 | |
| 21 | 1***2 | Крышка боковая корпуса регулятора переключения | |
| 22 | 1***3 | Пластина боковой крышки | |
| 23 | 1***0 | Регулятор переключения в сборе | |
| 24 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 24 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 25 | 2***8 | Болт М6Х42 | |
| 26 | 2***9 | Винт М5-6gх10 | |
| 27 | 1***5 | Седло шарикового клапана | |
| 28 | 1***0 | Золотник регулирующего клапана переднего тормоза | |
| 29 | I***- | Шарик (263005-П) | |
| 30 | 1***1 | Пружина регулирующего клапана переднего тормоза | |
| 31 | 2***4 | Пробка КГ 1/4" | |
| 32 | 2***1 | Пружина клапана | |
| 33 | 1***4 | Пружина плунжера переключающего клапана 1-й и 2-й передач | |
| 34 | 1***0 | Золотник переключающего клапана 1-й и 2-й передач длинный | |
| 35 | 1***2 | Корпус регулятора переключения | |
| 36 | 1***1 | Пластина нижней крышки | |
| 37 | 1***9 | Крышка нижняя корпуса регулятора переключения с шариковым клапаном и седлом в сборе | |
| 38 | 2***9 | Винт М5-6gх20 | |
| 39 | 2***9 | Болт М6Х65 | |
| 40 | 2***6 | Золотник компенсационного клапана тормоза второй передачи | |
| 41 | 2***7 | Плунжер компенсационного клапана тормоза второй передачи | |
| 42 | 2***5 | Корпус компенсационного клапана тормоза второй передачи | |
| 43 | 2***3 | Пластина корпуса регулятора переключения передач | |
| 44 | 1***1 | Золотник переключающего клапана 1-й и 2-й передач короткий | |
| 45 | 2***1 | Золотник переключающего клапана 2-й и 3-й передач короткий | |
| 46 | 1***0 | Золотник клапана центробежного давления 1-й и 2-й передач | |
| 47 | 2***8 | Пробка 1/8"-27 коническая масляного канала | |
| 48 | 1***5 | Пластина регулятора переключения | |
| 49 | 2***0 | Золотник силового регулятора коробки передач | |
| 50 | 2***4 | Пружина силового регулятора коробки передач | |
| 51 | 2***5 | Золотник принудительного включения пониженной передачи | |
| 52 | 1***5 | Золотник ручного управления |
