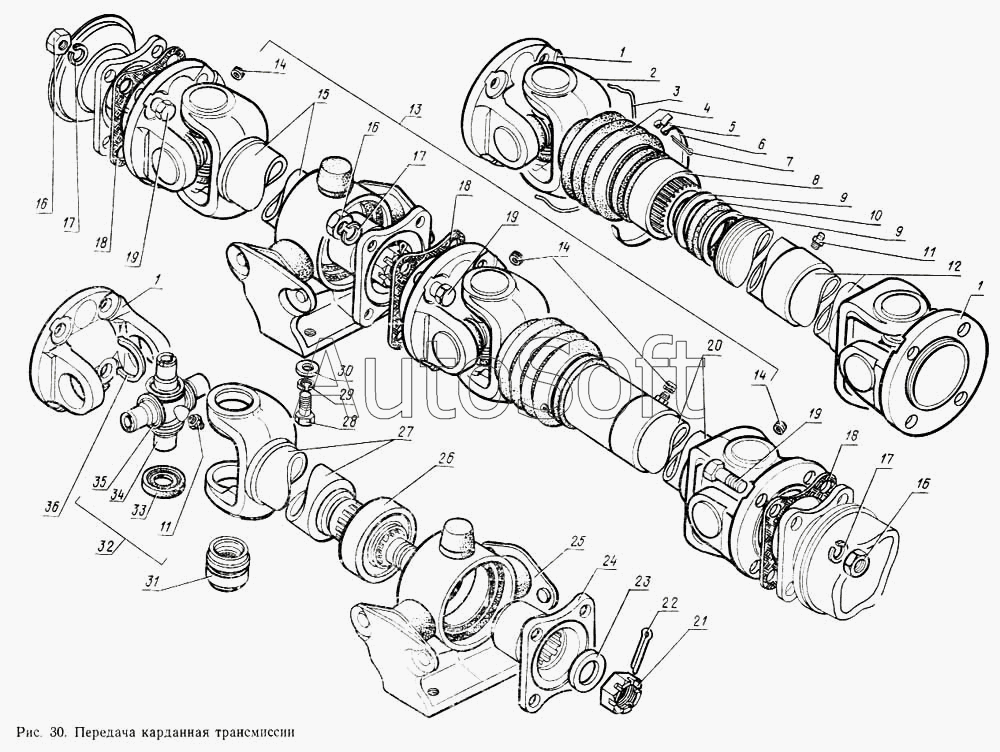

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Передача карданная трансмиссии
29
16
16
16
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
15
30
31
31
32
32
33
33
34
34
35
35
36
36
2
1
1
1
3
4
5
6
7
8
9
9
10
11
11
12
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-2201025 | 1***5 | Комплект запасных частей крестовины | |
| 14-2201025 | 1***5 | Комплект запасных частей крестовины | |
| 14-2201043-01 | 1***1 | Кольцо стопорное толщиной 2,485 мм | |
| 14-2201043-01 | 1***1 | Кольцо стопорное толщиной 2,485 мм | |
| 14-2201043-02 | 1***2 | Кольцо стопорное толщиной 2,510 мм | |
| 14-2201043-02 | 1***2 | Кольцо стопорное толщиной 2,510 мм | |
| 14-2201043-03 | 1***3 | Кольцо стопорное толщиной 2,535 мм | |
| 14-2201043-03 | 1***3 | Кольцо стопорное толщиной 2,535 мм | |
| 14-2201043-04 | 1***4 | Кольцо стопорное толщиной 2,560 мм | |
| 14-2201043-04 | 1***4 | Кольцо стопорное толщиной 2,560 мм | |
| 14-2201043-05 | 1***5 | Кольцо стопорное толщиной 2,585 мм | |
| 14-2201043-05 | 1***5 | Кольцо стопорное толщиной 2,585 мм | |
| 1 | 1***3 | Фланец | |
| 1 | 1***3 | Фланец | |
| 2 | 1***7 | Вилка скользящая | |
| 3 | 2***П | Шплинт-проволока 1,2Х200 | |
| 4 | 1***0 | Муфта защитная шлицев карданного вала | |
| 5 | 2***9 | Пряжка 3,3х5,5 | |
| 6 | 2***9 | Лента 5х410 | |
| 7 | 2***9 | Шплинт 2,7х12 | |
| 8 | 1***Б | Обойма сальника наружной скользящей вилки промежуточного вала | |
| 9 | 1***Б | Кольцо сальника | |
| 10 | 1***Б | Сальник скользящей вилки кардана заднего моста | |
| 11 | 2***8 | Пресс-масленка М6х1 коническая | |
| 11 | 2***8 | Пресс-масленка М6х1 коническая | |
| 12 | 1***5 | Вал карданный задний (сварка) в сборе | |
| 13 | 1***0 | Передача карданная трансмиссии в сборе | |
| 14 | 2***2 | Колпачок пресс-масленки | |
| 15 | 1***0 | Вал карданный промежуточный в сборе | |
| 16 | 2***9 | Гайка М10х1-6Н | |
| 17 | 2***9 | Шайба 10 | |
| 18 | 2***4 | Прокладка фланца карданного вала | |
| 19 | 2***9 | Болт М10х1-6gх25 | |
| 20 | 1***0 | Вал карданный заднего моста в сборе | |
| 21 | 2***П | Гайка М20х1,5-5Н6Н | |
| 22 | 2***П | Шплинт 4х30 | |
| 23 | 2***Б | Шайба 21 | |
| 24 | 2***Б | Муфта фланца промежуточного вала | |
| 25 | 1***1 | Опора промежуточного карданного вала в сборе | |
| 26 | 6***9 | Подшипник опоры промежуточного карданного вала (14-2202083) | |
| 27 | 1***5 | Вал карданный промежуточный (сварка) в сборе | |
| 28 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 29 | 2***9 | Шайба пружинная 8 | |
| 30 | 2***9 | Шайба 9 | |
| 31 | 7***2 | Подшипник карданного вала (24-2201033) | |
| 31 | 7***2 | Подшипник карданного вала (24-2201033) | |
| 32 | 1***6 | Крестовина карданного вала с отражателями, манжетами и масленкой в сборе | |
| 32 | 1***6 | Крестовина карданного вала с отражателями, манжетами и масленкой в сборе | |
| 33 | 6***А | Манжета с пружиной крестовины карданного вала в сборе | |
| 33 | 6***А | Манжета с пружиной крестовины карданного вала в сборе | |
| 34 | 1***0 | Крестовина карданного вала заднего моста | |
| 34 | 1***0 | Крестовина карданного вала заднего моста | |
| 35 | 6***А | Отражатель сальника крестовины карданного вала | |
| 35 | 6***А | Отражатель сальника крестовины карданного вала | |
| 36 | 1***3 | Кольцо стопорное толщиной 2,460 мм | |
| 36 | 1***3 | Кольцо стопорное толщиной 2,460 мм |
