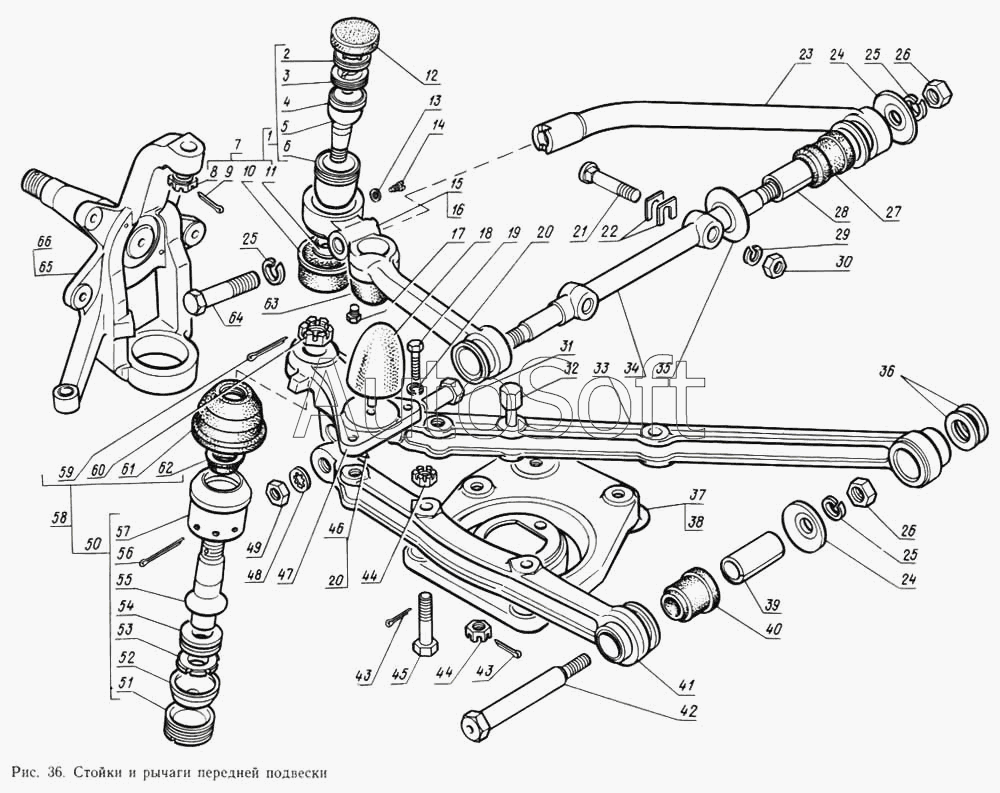

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Стойки и рычаги передней подвески
41
49
48
47
46
45
44
44
43
43
42
50
40
39
38
37
36
35
34
33
58
66
65
64
63
62
61
60
59
32
57
56
55
54
53
52
51
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
24
31
30
29
28
27
26
26
25
25
25
1
24
23
22
21
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Шарнир верхний в сборе | |
| 2 | 1***4 | Гайка | |
| 3 | 1***3 | Заглушка | |
| 4 | 1***0 | Пята опорная | |
| 5 | 1***6 | Палец шаровой | |
| 6 | 1***2 | Корпус шарнира | |
| 7 | 1***4 | Шарнир верхний с уплотнителем в сборе | |
| 8 | 2***9 | Гайка М14х1,5-6Н | |
| 9 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 10 | 1***0 | Уплотнитель в сборе | |
| 11 | 1***6 | Втулка | |
| 12 | 1***8 | Крышка | |
| 13 | 2***П | Шайба 6 | |
| 14 | 2***2 | Винт М6Х10 | |
| 15 | 1***6 | Рычаг верхний задний левый в сборе | |
| 16 | 1***6 | Рычаг верхний задний правый в сборе | |
| 17 | 1***2 | Ограничитель | |
| 18 | 1***А | Буфер в сборе | |
| 19 | 2***8 | Болт М8-6gх35 | |
| 20 | 2***9 | Шайба 8Т | |
| 20 | 2***9 | Шайба 8Т | |
| 21 | 2***9 | Болт М12Х1,25Х65 | |
| 22 | 1***3 | Прокладка регулировочная | |
| 23 | 1***4 | Рычаг верхний передний в сборе | |
| 24 | 1***3 | Шайба наружная | |
| 24 | 1***3 | Шайба наружная | |
| 25 | 2***9 | Шайба 16 0Т | |
| 25 | 2***8 | Шайба 16 пружинная | |
| 26 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 27 | 1***5 | Втулка | |
| 28 | 1***6 | Втулка распорная | |
| 29 | 2***9 | Шайба 12 пружинная | |
| 30 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 31 | 2***8 | Болт М16Х1,5Х75 | |
| 32 | 1***9 | Болт | |
| 33 | 1***3 | Рычаг нижний передний в сборе | |
| 34 | 1***2 | Ось верхних рычагов | |
| 35 | 1***0 | Шайба внутренняя | |
| 36 | 2***9 | Шайба 24 | |
| 37 | 1***5 | Чашка пружины левая в сборе | |
| 38 | 1***4 | Чашка пружины правая в сборе | |
| 39 | 1***2 | Втулка распорная | |
| 40 | 1***0 | Втулка | |
| 41 | 1***7 | Рычаг нижний задний в сборе | |
| 42 | 1***2 | Ось нижних рычагов | |
| 43 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 44 | 2***9 | Гайка М12х1,25-6Н | |
| 45 | 2***9 | Болт 2М12Х1,25Х55 | |
| 46 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 47 | 1***6 | Кронштейн | |
| 48 | 2***8 | Шайба стопорная 16 | |
| 49 | 2***8 | Гайка М16х1,5 | |
| 50 | 1***6 | Шарнир нижний в сборе | |
| 51 | 1***3 | Заглушка | |
| 52 | 1***0 | Пята опорная | |
| 53 | 1***8 | Сухарь | |
| 54 | 8***4 | Подшипник нижнего шарнира стойки (14-2904327) | |
| 55 | 1***6 | Палец шаровой | |
| 56 | 2***8 | Шплинт 4Х60 | |
| 57 | 1***2 | Корпус шарнира | |
| 58 | 1***4 | Шарнир нижний с уплотнителем в сборе | |
| 59 | 2***9 | Шплинт 4х32 ОСТ 37.001.171-93 | |
| 60 | 2***9 | Гайка М20х1,5-6Н | |
| 61 | 1***0 | Уплотнитель в сборе | |
| 62 | 1***6 | Втулка | |
| 63 | 1***А | Буфер хода отдачи | |
| 64 | 1***6 | Болт | |
| 65 | 1***5 | стойка левая в сборе | |
| 66 | 1***4 | Стойка правая в сборе |
