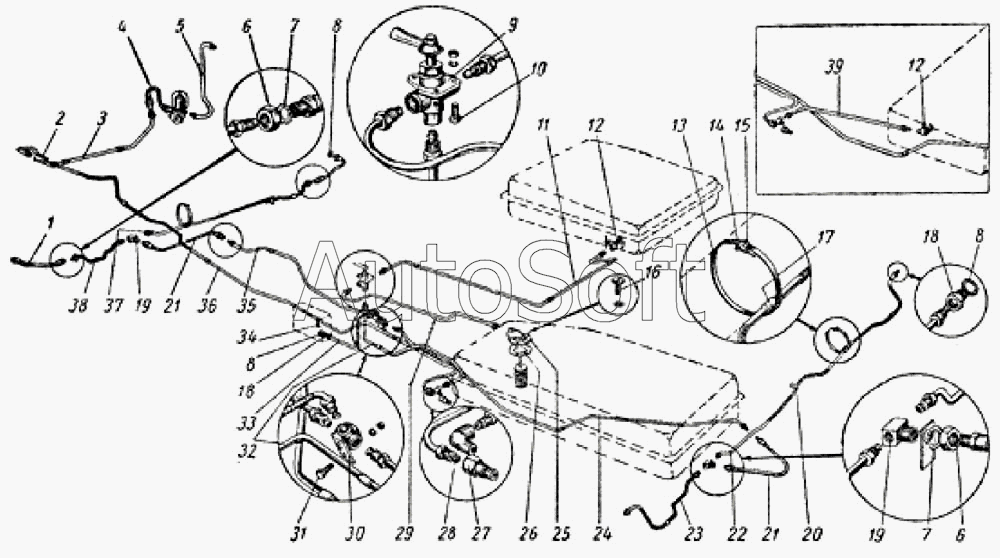

Каталог запасных частей к технике: ГАЗ-69 (1957). Бензинопровод
1
2
3
4
5
6
6
6
6
6
6
7
7
7
7
7
8
8
8
9
10
11
12
12
13
14
15
16
17
17
17
17
17
17
17
18
18
19
19
19
20
20
21
21
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 293196-П | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 297575-П8 | 2***8 | Шплинт хомутика | |
| 297580-П8 | 2***8 | Пряжка хомута | |
| 297594-П8 | 2***8 | Лента 10х640 | |
| 51-1105010 | 5***0 | Бензиновый отстойник в сборе | |
| 69-3507010 | 6***0 | Тормоз ручной в сборе | |
| 1 | 6***5 | Шланг гибкий передних гидравлических тормозов в сборе | |
| 2 | 2***8 | Муфта соединительная трубки бензинопровода | |
| 3 | 6***6 | Трубка бензинопровода от соединительной муфты к гибкому шлангу в сборе | |
| 4 | 5***2 | Шланг гибкий бензинопровода в сборе | |
| 5 | 2***0 | Трубка от бензинового насоса к карбюратору в сборе | |
| 6 | 2***8 | Гайка М16х1,5 | |
| 6 | 2***8 | Гайка М16х1,5 | |
| 6 | 2***8 | Гайка М16х1,5 | |
| 6 | 2***8 | Гайка М16х1,5 | |
| 6 | 2***8 | Гайка М16х1,5 | |
| 7 | 2***8 | Шайба 16 пружинная | |
| 7 | 2***8 | Шайба 16 пружинная | |
| 7 | 2***8 | Шайба 16 пружинная | |
| 7 | 2***8 | Шайба 16 пружинная | |
| 7 | 2***8 | Шайба 16 пружинная | |
| 8 | 5***3 | Прокладка | |
| 8 | 5***3 | Прокладка | |
| 8 | 5***3 | Прокладка | |
| 9 | 5***0 | Краник тройной бензиновый в сборе | |
| 10 | 2***8 | Болт М6-6gх16 | |
| 11 | 6***5 | Трубка бензинопровода от дополнительного бензинового бака к тройному кранику в сборе | |
| 12 | 5***0 | Краник бензиновый в сборе | |
| 12 | 5***0 | Краник бензиновый в сборе | |
| 13 | 2***8 | Лента 10х640 | |
| 14 | 2***8 | Шплинт хомутика | |
| 15 | 2***8 | Пряжка хомута | |
| 16 | 2***8 | Винт М5-6gх12 | |
| 17 | 2***6 | Втулка защитная | |
| 17 | 2***6 | Втулка защитная | |
| 17 | 2***6 | Втулка защитная | |
| 17 | 2***6 | Втулка защитная | |
| 17 | 2***6 | Втулка защитная | |
| 17 | 2***6 | Втулка защитная | |
| 17 | 2***6 | Втулка защитная | |
| 18 | 2***5 | Штуцер | |
| 18 | 2***5 | Штуцер | |
| 19 | 2***3 | Тройник | |
| 19 | 2***3 | Тройник | |
| 20 | 6***0 | Скоба крепления трубки | |
| 20 | 6***0 | Скоба крепления трубки | |
| 21 | 5***5 | Шланг гибкий | |
| 21 | 5***5 | Шланг гибкий | |
| 22 | 6***Б | Трубка от тройника к правому заднему гидравлическому тормозу в сборе | |
| 23 | 6***Б | Трубка от тройника к левому заднему гидравлическому тормозу в сборе | |
| 24 | 6***0 | Трубка от центрального тройника к гибкому шлангу задних гидравлических тормозов в сборе | |
| 25 | 1***2 | Трубка приемная бензинопровода с фильтром в сборе | |
| 26 | 1***2 | Прокладка датчика и фланца | |
| 27 | 2***8 | Штуцер прямой К 1/4" | |
| 28 | 2***2 | Штуцер 1/4"х18 угловой | |
| 28 | 2***2 | Штуцер 1/4"х18 угловой | |
| 29 | 6***А | Трубка бензинопровода от основного бензинового бака к тройному кранику в сборе | |
| 30 | 6***9 | Тройник центральный трубопроводов гидравлических тормозов в сборе | |
| 31 | 2***8 | Болт М6х1х14 | |
| 32 | 6***0 | Трубка бензинопровода от тройного краника к бензиновому отстойнику в сборе | |
| 33 | 6***6 | Трубка от главного цилиндра тормоза к центральному тройнику в сборе | |
| 34 | 2***4 | Скоба двойная крепления трубки бензинопровода от основного бензинового бака к тройному кранику | |
| 35 | 6***5 | Трубка от центрального тройника к среднему гибкому шлангу передних гидравлических тормозов в сборе | |
| 36 | 6***А | Трубка бензинопровода от бензинового отстойника к соединительной муфте в сборе | |
| 37 | 6***Б | Трубка от тройника к правому переднему гидравлическому тормозу в сборе | |
| 38 | 6***Б | Трубка от тройника к левому переднему гидравлическому тормозу в сборе | |
| 39 | 6***0 | Трубка бензинопровода от краника бензинового бака к отстойнику в сборе |
