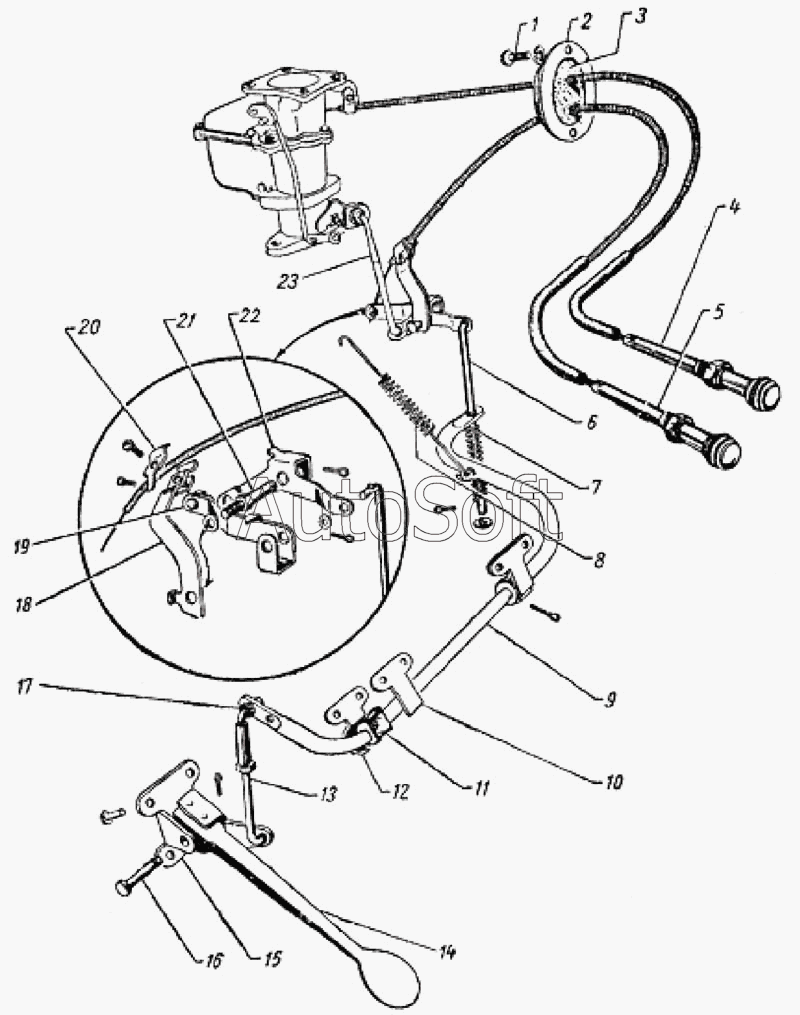

Каталог запасных частей к технике: ГАЗ-69 (1957). Педаль управления дроссельной заслонкой и управление воздушной заслонкой
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201417-П8 | 2***8 | Болт М6х1х14 | |
| 250615-П8 | 2***8 | Гайка М12х1,25 | |
| 250763-П8 | 2***8 | Гайка М5х0,8 | |
| 250763-П8 | 2***8 | Гайка М5х0,8 | |
| 251104-П8 | 2***8 | Гайка М6х1 | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252177-П8 | 2***8 | Шайба 12 | |
| 252233-П8 | 2***8 | Шайба 5 пружинная | |
| 252233-П8 | 2***8 | Шайба 5 пружинная | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 280105-П8 | 2***8 | Винт М61Х16 крепления зажима оболочки тяги ручного управления педалью дроссельной заслонки | |
| 293304-П8 | 2***8 | Шайба 10 плоская | |
| 69-1109010 | 6***0 | Фильтр воздушный в сборе | |
| 1 | 2***8 | Винт М6х1х12 | |
| 2 | 1***8 | Обойма уплотнителя на щитке передка | |
| 3 | 5***0 | Уплотнитель оболочек тяг воздушной заслонки и ручного управления педалью дроссельной заслонки | |
| 4 | 6***9 | Тяга воздушной заслонки в сборе | |
| 5 | 6***0 | Тяга ручного управления педалью дроссельной заслонки в сборе | |
| 6 | 2***4 | Тяга рычага валика педали управления дроссельной заслонкой | |
| 7 | 5***2 | Пружина тяги рычага валика педали управления дроссельной заслонкой | |
| 8 | М***С | Пружина оттяжная педали | |
| 9 | 6***1 | Валик педали управления дроссельной заслонкой | |
| 10 | 6***5 | Подкладка кронштейна валика педали управления дроссельной заслонкой | |
| 11 | 2***1 | Втулка | |
| 12 | 1***9 | Кронштейн валика педали управления дроссельной заслонкой | |
| 13 | 6***5 | Тяга валика педали управления дроссельной заслонкой | |
| 14 | 6***0 | Педаль управления дроссельной заслонкой в сборе | |
| 15 | 6***3 | Кронштейн педали управления дроссельной заслонкой | |
| 16 | 2***8 | Ось 8х38 упора | |
| 17 | 1***5 | Шарнир тяги валика педали управления дроссельной заслонкой в сборе | |
| 18 | 2***А | Кронштейн оболочки тяги ручного управления дроссельной заслонкой | |
| 19 | 2***1 | Рычаг тяги ручного управления педалью дроссельной заслонки в сборе | |
| 20 | М***А | Зажим | |
| 21 | 6***4 | Шпилька | |
| 22 | 2***А | Рычаг тяги дроссельной заслонки карбюратора | |
| 23 | 6***0 | Тяга рычага дроссельной заслонки в сборе |
