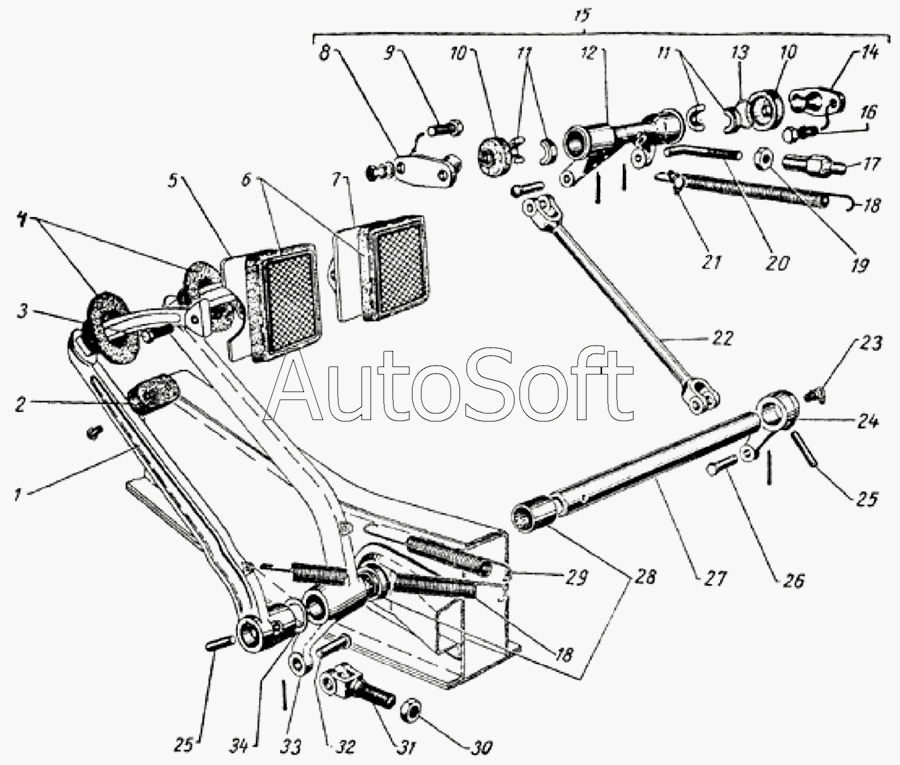

Каталог запасных частей к технике: ГАЗ-69 (1957). Привод выключения сцепления
22
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
9
23
24
25
25
26
27
28
29
30
31
32
33
54
1
2
2
3
3
4
4
5
6
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-3505010 | 1***0 | Цилиндр тормоза главный в сборе | |
| 250612-П8 | 2***8 | Гайка М10 | |
| 250789-П2 | 2***2 | Гайка М8х1 | |
| 252006-П2 | 2***2 | Шайба 10 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 255120-П8 | 2***8 | Заклепка 5х9 трубчатая | |
| 255120-П8 | 2***8 | Заклепка 5х9 трубчатая | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 293304-П8 | 2***8 | Шайба 10 плоская | |
| 69-1700010 | 6***0 | Коробка передач в сборе | |
| М-7526 | М***6 | Втулка педали тормоза | |
| 1 | 6***5 | Педаль сцепления | |
| 2 | 5***0 | Буфер педали | |
| 2 | 5***0 | Буфер педали | |
| 3 | 2***4 | Болт М8х1х30 | |
| 3 | 2***4 | Болт М8х1х30 | |
| 4 | М***7 | Муфта защитная педали сцепления | |
| 4 | М***7 | Муфта защитная педали сцепления | |
| 5 | 1***0 | Площадка педали сцепления в сборе | |
| 6 | 1***4 | Накладка площадки педали | |
| 6 | 1***4 | Накладка площадки педали | |
| 7 | 6***0 | Площадка педали тормоза в сборе | |
| 8 | 2***Б | Кронштейн валика выключения сцепления | |
| 9 | 2***8 | Болт М10-6gх20 | |
| 10 | 2***Б | Манжета защитная валика выключения сцепления | |
| 11 | 1***3 | Сухарь опор валика выключения сцепления | |
| 12 | 6***2 | Валик привода выключения сцепления | |
| 13 | 1***4 | Кольцо стопорное | |
| 14 | 2***5 | Кронштейн валика выключения сцепления | |
| 15 | 6***8 | Валик привода выключения сцепления в сборе | |
| 16 | 2***8 | Болт М8х1,25х20 | |
| 17 | 1***2 | Наконечник упорный толкателя вилки выключения сцепления | |
| 18 | 1***7 | Пружина оттяжная | |
| 18 | 1***7 | Пружина оттяжная | |
| 19 | 2***8 | Гайка М10х1 | |
| 20 | 6***0 | Толкатель вилки выключения сцепления | |
| 21 | 2***8 | Пресс-масленка К1/8" | |
| 22 | 6***0 | Тяга выключения сцепления в сборе | |
| 23 | 2***8 | Пресс-масленка К 1/8" | |
| 24 | 5***1 | Рычаг выключения сцепления | |
| 25 | 2***8 | Штифт 8х40 конический | |
| 25 | 2***8 | Штифт 8х40 конический | |
| 26 | 2***8 | Палец 8х25 | |
| 27 | 5***Б | Ось педалей сцепления и тормоза с заглушкой в сборе | |
| 28 | А***В | Втулка кронштейна педалей | |
| 29 | М***А | Пружина оттяжная педали сцепления | |
| 30 | 2***8 | Гайка М12х1,25 | |
| 31 | 6***5 | Стержень соединительный педали с главным цилиндром тормоза | |
| 32 | 2***8 | Палец 10х28 | |
| 33 | 6***0 | Педаль тормоза в сборе | |
| 54 | А***2 | Шайба распорная педалей |
