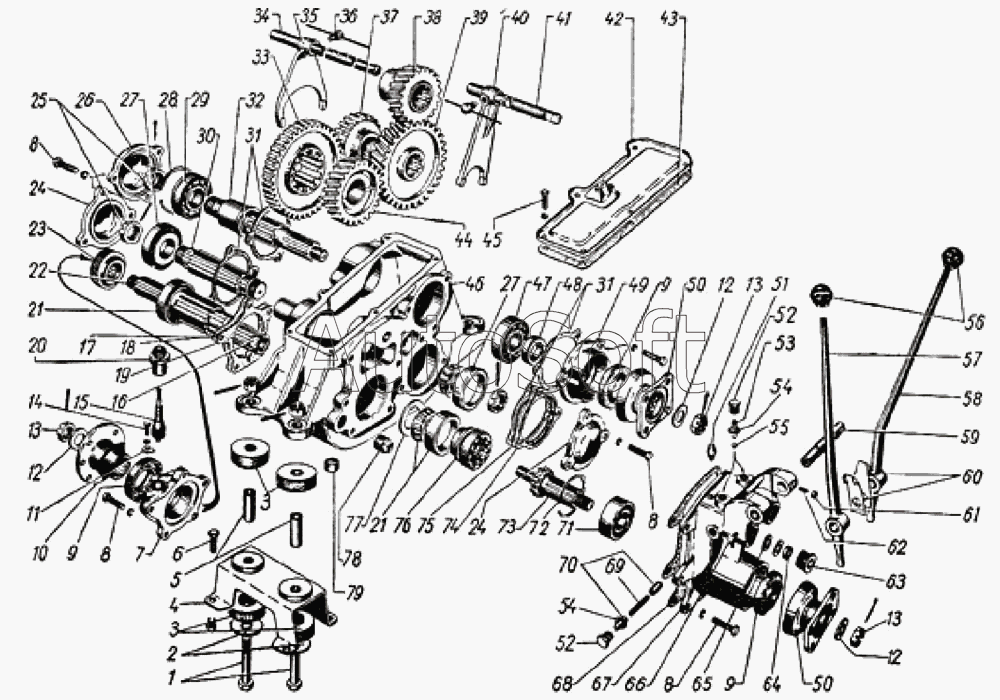

Каталог запасных частей к технике: ГАЗ-69 (1957). Коробка раздаточная
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
10
11
12
12
12
13
13
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
50
51
52
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 250979-П8 | 2***8 | Гайка М16х1,5 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 257851-П | 2***П | Шплинт-проволока винта 290768-П | |
| 258041-П | 2***П | Шплинт 3х30 | |
| 258054-П | 2***П | Шплинт 4х30 | |
| 258054-П | 2***П | Шплинт 4х30 | |
| 258054-П | 2***П | Шплинт 4х30 | |
| 258056-П | 2***П | Шплинт 4х40 | |
| 258056-П | 2***П | Шплинт 4х40 | |
| 260306-П | 2***П | Заглушка отверстия штока понижающей передачи | |
| 293429-П | 2***П | Шайба 16,5 | |
| 69-1801011 | 6***1 | Кронштейн подвески раздаточной коробки левый в сборе | |
| 69-1802027 | 6***7 | Крышка сальника вала ведущей шестерни раздаточной коробки в сборе | |
| 69-2201010 | 6***0 | Вал карданный заднего моста в сборе | |
| 69-2201010-А | 6***А | Вал карданный заднего моста в сборе | |
| 1 | 2***8 | Болт 1М161,5 подушек подвески раздаточной коробки | |
| 2 | 2***8 | Шайба 17 | |
| 3 | 6***0 | Подушка подвески раздаточной коробки в сборе | |
| 4 | 6***0 | Кронштейн подвески раздаточной коробки правый в сборе | |
| 5 | 6***0 | Втулка распорная подушки подвески раздаточной коробки | |
| 6 | 2***8 | Болт М10х1х25 | |
| 7 | 6***Б | Крышка раздаточной коробки задняя | |
| 8 | 2***8 | Болт М10х1,5х32 | |
| 8 | 2***8 | Болт М10х1,5х32 | |
| 8 | 2***8 | Болт М10х1,5х32 | |
| 8 | 2***8 | Болт М10х1,5х32 | |
| 8 | 2***8 | Болт М10х1,5х32 | |
| 9 | 2***0 | Сальник | |
| 9 | 2***0 | Сальник | |
| 9 | 2***0 | Сальник | |
| 10 | 6***5 | Фланец крепления ведомого вала раздаточной коробки к заднему карданному валу с маслоотражателем в сборе | |
| 11 | 5***1 | Стопор | |
| 12 | 2***Б | Шайба 21 | |
| 12 | 2***Б | Шайба 21 | |
| 12 | 2***Б | Шайба 21 | |
| 13 | 2***П | Гайка М20х1,5-5Н6Н | |
| 13 | 2***П | Гайка М20х1,5-5Н6Н | |
| 13 | 2***П | Гайка М20х1,5-5Н6Н | |
| 14 | 2***8 | Болт М6-6gх12 | |
| 15 | 6***4 | Шестерня ведомая привода спидометра | |
| 16 | 6***0 | Втулка направляющего конца вала привода переднего моста раздаточной коробки | |
| 17 | 6***4 | Прокладка регулировочная толщиной 0,25 мм задней крышки ведомого вала раздаточной коробки | |
| 18 | 6***5 | Прокладка регулировочная толщиной 0,10 мм задней крышки ведомого вала раздаточной коробки | |
| 19 | 6***7 | Прокладка уплотнительная задней крышки ведомого вала раздаточной коробки | |
| 20 | 5***0 | Штуцер гибкого вала | |
| 21 | 6***5 | Подшипник роликовый конический ведомого вала раздаточной коробки в сборе | |
| 22 | 6***5 | Вал ведомый раздаточной коробки в сборе | |
| 23 | 6***3 | Шестерня ведущая привода спидометра | |
| 24 | 6***8 | Крышка подшипников промежуточного вала раздаточной коробки | |
| 25 | 2***П | Гайка 2М27х1,5 | |
| 25 | 2***П | Гайка 2М27х1,5 | |
| 26 | 6***1 | Крышка заднего подшипника вала ведущей шестерни раздаточной коробки | |
| 27 | 5***5 | Подшипник роликовый конический промежуточного вала раздаточной коробки в сборе | |
| 28 | 2***2 | Кольцо стопорное | |
| 29 | 2***0 | Подшипник 50 306КШ раздаточной коробки (ГПЗ-50306) | |
| 30 | 6***5 | Вал промежуточный раздаточной коробки | |
| 31 | 6***9 | Прокладка уплотнительная | |
| 31 | 6***9 | Прокладка уплотнительная | |
| 31 | 6***9 | Прокладка уплотнительная | |
| 32 | 6***5 | Вал ведущей шестерни раздаточной коробки | |
| 33 | 6***0 | Шестерня ведомая понижающей передачи раздаточной коробки | |
| 34 | 6***4 | Шток вилки включения заднего моста и понижающей передачи | |
| 35 | 6***0 | Вилка включения заднего моста и понижающей передачи | |
| 36 | 2***П | Винт М10х1 | |
| 37 | 6***0 | Шестерня ведущая понижающей передачи раздаточной коробки | |
| 38 | 6***6 | Шестерня ведущая раздаточной коробки | |
| 39 | 6***8 | Шестерня промежуточная раздаточной коробки | |
| 40 | 6***8 | Вилка включения переднего моста | |
| 41 | 6***0 | Шток вилки включения переднего моста | |
| 42 | 6***А | Крышка люка картера раздаточной коробки в сборе | |
| 43 | 6***7 | Прокладка крышки люка картера раздаточной коробки | |
| 44 | 6***2 | Шестерня ведомая раздаточной коробки | |
| 45 | 2***4 | Болт М8Х1,25Х14 крепления крышки люка картера раздаточной коробки | |
| 46 | 6***1 | Картер раздаточной коробки с заглушкой в сборе | |
| 47 | 6***2 | Подшипник вала ведущей шестерни передний | |
| 48 | 6***6 | Кольцо распорное | |
| 49 | 6***8 | Крышка сальника вала ведущей шестерни раздаточной коробки | |
| 50 | 6***3 | Фланец крепления переднего карданного вала к валу включения переднего моста в сборе | |
| 50 | 6***3 | Фланец крепления переднего карданного вала к валу включения переднего моста в сборе | |
| 51 | 2***П | Сапун в сборе К1/8" | |
| 52 | 2***8 | Заглушка 1М14Х1,5Х10 пружины шарика фиксатора штоков переключения шестерен | |
| 53 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 54 | 2***П | Шайба уплотнительная заглушки 296485-П8 | |
| 55 | 2***П | Шарик диаметром 9,5 мм фиксатора механизма переключения передач | |
| 56 | 6***3 | Рукоятка в сборе | |
| 57 | 6***1 | Рычаг включения заднего моста и понижающей передачи раздаточной коробки | |
| 58 | 6***0 | Рычаг включения переднего моста | |
| 59 | 6***2 | Ось рычагов переключения шестерен | |
| 60 | 6***4 | Пружина отжимная рычагов переключения шестерен раздаточной коробки | |
| 61 | 2***8 | Контргайка винта 242246-П8 | |
| 62 | 2***8 | Винт М8Х1,25Х1 8 стопорный оси рычагов переключения | |
| 63 | 6***2 | Гайка сальника штоков | |
| 64 | 6***3 | Кольцо уплотнительное сальника штоков | |
| 65 | 6***0 | Сальник штоков | |
| 66 | 2***8 | Пресс-масленка К 1/8" | |
| 67 | 6***5 | Картер штоков вилок переключения шестерен раздаточной коробки | |
| 68 | 6***7 | Прокладка уплотнительная картера штоков переключения шестерен раздаточной коробки | |
| 69 | М***4 | Пружина стопорных ползунов механизма переключения передач | |
| 70 | 6***5 | Плунжер штоков переключения шестерен раздаточной коробки | |
| 71 | 6***8 | Подшипник шариковый вала включения переднего моста | |
| 72 | 7***Б | Кольцо стопорное подшипника вала включения переднего моста | |
| 73 | 6***0 | Вал включения переднего моста | |
| 74 | 6***9 | Прокладка регулировочная толщиной 0,25 мм подшипника промежуточного вала раздаточной коробки | |
| 75 | 6***1 | Прокладка регулировочная толщиной 0,10 мм подшипников промежуточного вала раздаточной коробки | |
| 76 | 6***6 | Муфта включения переднего моста | |
| 77 | 6***3 | Шайба упорная ведомой шестерни раздаточной коробки | |
| 78 | А***7 | Пробка КГ1/2" | |
| 79 | А***7 | Пробка КГ1/2" |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
