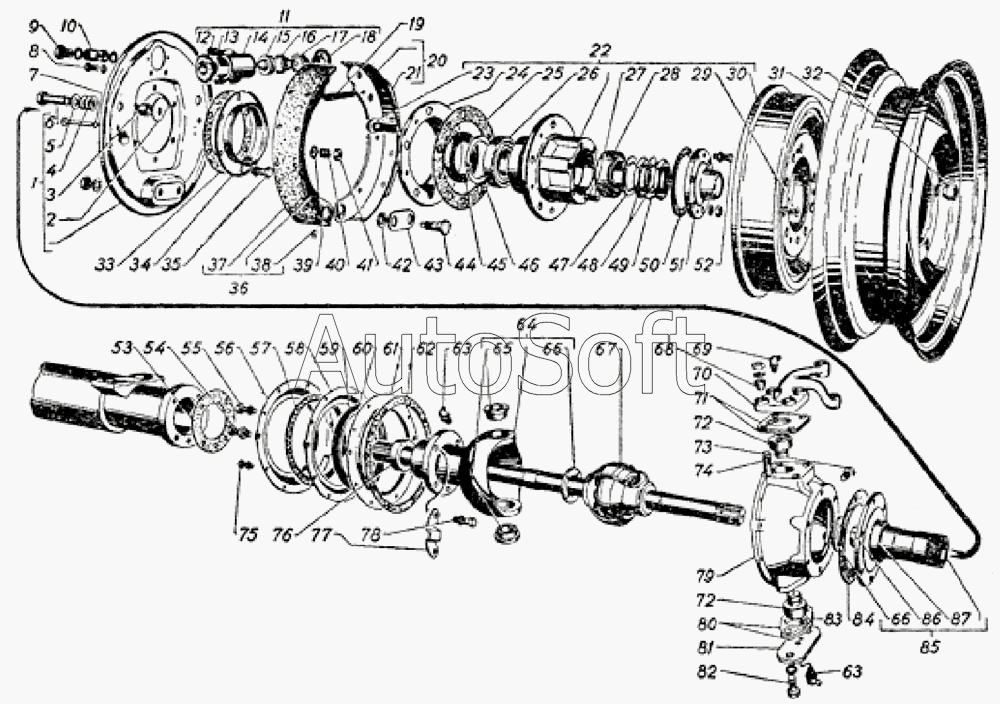

Каталог запасных частей к технике: ГАЗ-69 (1957). Передний ведущий мост
1
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
35
36
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
63
64
65
66
66
66
67
68
69
70
71
71
71
72
72
73
74
75
76
76
77
78
79
80
80
80
81
82
83
84
85
86
87
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-3501095 | 1***5 | Колодка тормоза в сборе | |
| 205436-П8 | 2***8 | Болт 1М10х1х25 | |
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 250515-П8 | 2***8 | Гайка М12х1,25 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250868-П8 | 2***8 | Гайка 1М10х1 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 257888-П | 2***П | Шплинт 1,6Х350 (проволока) болтов крепления шаровой опоры к кожуху полуоси | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 51-3506013 | 5***3 | Прокладка | |
| 67-121083 | 6***3 | Пружина сальника кулака шарнира | |
| 69-2300010-Б | 6***Б | Мост передний ведущий с тормозами и ступицами в сборе | |
| 69-2300014 | 6***4 | Мост передний ведущий без тормозов и ступиц в сборе | |
| 69-2300015 | 6***5 | Мост передний ведущий без поворотных кулаков в сборе | |
| 69-2304061 | 6***1 | Шарнир поворотного кулака переднего ведущего моста левый в сборе | |
| 69-2304105 | 6***5 | Рычаг рулевой трапеции левый | |
| 69-2401036 | 6***6 | Манжета уплотнительная сальника кулака шарнира | |
| 69-3103015 | 6***5 | Ступица переднего колеса | |
| 69-3502010 | 6***0 | Тормоз задний в сборе - правый | |
| 69-3502011 | 6***1 | Тормоз задний в сборе левый | |
| АА-4688 | А***8 | Корпус сальника кулака шарнира | |
| АА-4689 | А***9 | Шайба стопорная сальника кулака шарнира | |
| АА-4694 | А***4 | Кольцо распорное сальника кулака шарнира | |
| 1 | 6***2 | Щит тормоза в сборе | |
| 1 | 6***2 | Щит тормоза в сборе | |
| 2 | 2***Б | Эксцентрик регулировочный колодок тормоза | |
| 3 | 2***9 | Втулка распорная регулировочного эксцентрика колодок тормоза | |
| 4 | 2***7 | Пружина регулировочного эксцентрика колодок тормоза | |
| 5 | 2***8 | Шайба 12,5 | |
| 6 | 2***В | Болт регулировочного эксцентрика колодок тормоза | |
| 7 | М***С | Стержень чашек | |
| 7 | М***С | Стержень чашек | |
| 8 | 2***8 | Болт М8х1,25х12 | |
| 8 | 2***8 | Болт М8х1,25х12 | |
| 9 | 2***2 | Болт соединительной муфты колесного цилиндра переднего тормоза | |
| 10 | 2***0 | Муфта соединительная колесного цилиндра переднего тормоза | |
| 11 | 1***0 | Цилиндр колесный в сборе | |
| 11 | 1***0 | Цилиндр колесный в сборе | |
| 12 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 13 | 1***8 | Клапан | |
| 14 | 2***Б | Цилиндр колесный тормоза | |
| 14 | 2***Б | Цилиндр колесный тормоза | |
| 15 | 1***2 | Поршень колесного цилиндра в сборе | |
| 15 | 1***2 | Поршень колесного цилиндра в сборе | |
| 16 | 1***1 | Манжета уплотнительная | |
| 16 | 1***1 | Манжета уплотнительная | |
| 17 | 1***3 | Пружина поршня | |
| 18 | 2***8 | Колпак защитный колесного цилиндра тормоза | |
| 19 | 1***5 | Пружина стяжная колодок тормоза | |
| 20 | 1***1 | Колодка и фрикционная накладка тормоза в сборе задняя | |
| 21 | 2***6 | Накладка фрикционная задней колодки тормоза | |
| 22 | 6***0 | Ступица и тормозной барабан переднего колеса в сборе | |
| 23 | 2***Б | Болт ступицы колеса | |
| 24 | 1***0 | Маслоотражатель ступицы переднего колеса | |
| 25 | 2***5 | Прокладка маслоотражателя фланца полуоси заднего моста | |
| 26 | М***0 | Подшипник в сборе (ГПЗ-7209-А) | |
| 27 | 2***8 | Шпилька М10х1х28 | |
| 28 | 6***5 | Подшипник наружный ступицы переднего колеса в сборе | |
| 29 | 2***8 | Винт М8-6gх12 | |
| 29 | 2***8 | Винт М8-6gх12 | |
| 30 | 2***0 | Барабан тормозной | |
| 31 | 6***5 | Колесо 4,50ЕХ16" в сборе | |
| 32 | 2***Б | Гайка колеса | |
| 33 | 6***5 | Прокладка маслоотражателя | |
| 33 | 6***5 | Прокладка маслоотражателя | |
| 34 | 6***1 | Маслоотражатель заднего тормоза | |
| 34 | 6***1 | Маслоотражатель заднего тормоза | |
| 35 | 2***4 | Болт М10Х1,5Х28 крепления цапфы поворотного кулака к корпусу поворотного кулака | |
| 36 | 1***0 | Колодка и фрикционная накладка тормоза передняя в сборе | |
| 36 | 1***0 | Колодка и фрикционная накладка тормоза передняя в сборе | |
| 37 | 2***5 | Накладка фрикционная передней колодки тормоза | |
| 38 | 2***П | Заклепка 4х6 | |
| 39 | М***С | Чашка отжимной пружины колодок тормоза нижняя | |
| 40 | М***С | Пружина отжимная колодок тормоза | |
| 41 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 42 | 2***8 | Эксцентрик опорного пальца колодок тормоза | |
| 43 | 2***0 | Пластина опорного пальца | |
| 44 | 2***8 | Палец опорный колодки тормоза | |
| 44 | 2***8 | Палец опорный колодки тормоза | |
| 45 | 6***8 | Сальник ступицы переднего колеса с пружиной в сборе | |
| 46 | 6***2 | Шайба упорная сальника ступицы переднего колеса | |
| 47 | 6***8 | Шайба стопорная | |
| 48 | 6***2 | Гайка подшипников заднего колеса | |
| 49 | 6***5 | Шайба замочная | |
| 50 | 6***8 | Прокладка | |
| 51 | 6***0 | Фланец ведущий ступицы переднего колеса в сборе | |
| 52 | 2***8 | Болт М8х1,25х25 | |
| 53 | 6***8 | Прокладка шаровой опоры поворотного кулака | |
| 54 | 2***8 | Болт М8х1х30 | |
| 55 | 2***8 | Болт М8х1х16 | |
| 56 | 6***6 | Обойма наружная сальника поворотного кулака | |
| 57 | 6***5 | Кольцо уплотнительное наружное сальника поворотного кулака | |
| 58 | 6***4 | Кольцо-перегородка сальника поворотного кулака | |
| 59 | 6***3 | Пружина сальника поворотного кулака | |
| 60 | 6***2 | Кольцо уплотнительное внутреннее сальника поворотного кулака | |
| 61 | 6***1 | Обойма сальника поворотного кулака внутренняя | |
| 62 | 6***7 | Прокладка сальника поворотного кулака | |
| 63 | 2***8 | Пресс-масленка К1/8" | |
| 63 | 2***8 | Пресс-масленка К1/8" | |
| 64 | 6***2 | Опора шаровая поворотного кулака в сборе | |
| 65 | 6***0 | Корпус втулки шкворня поворотного кулака в сборе | |
| 66 | 6***А | Шайба упорная шарнира поворотного кулака | |
| 66 | 6***А | Шайба упорная шарнира поворотного кулака | |
| 67 | 6***0 | Шарнир поворотного кулака переднего ведущего моста правый в сборе | |
| 68 | А***7 | Сухарь шпильки рычага рулевой трапеции | |
| 69 | 2***8 | Пресс-масленка К 1/8" | |
| 70 | 6***4 | Рычаг рулевой трапеции правый | |
| 71 | 6***8 | Прокладка регулировочная толщиной 0,10 мм шкворня поворотного кулака под рычаг рулевой трапеции | |
| 71 | 6***9 | Прокладка регулировочная толщиной 0,15 мм шкворня поворотного кулака под рычаг рулевой трапеции | |
| 71 | 6***6 | Прокладка регулировочная толщиной 0,4 мм шкворня поворотного кулака под рычаг рулевой трапеции | |
| 72 | 6***9 | Шкворень поворотного кулака | |
| 73 | 3***8 | Пробка 1/4"-18 коническая | |
| 74 | 6***2 | Шпилька рычага рулевой трапеции | |
| 75 | 2***8 | Болт М6-6gх12 | |
| 76 | 6***4 | Сальник | |
| 76 | 6***4 | Сальник | |
| 77 | 6***8 | Упор-ограничитель поворота кулака | |
| 78 | 2***4 | Болт 1М10Х1Х30 крепления шаровой опоры к кожуху полуоси | |
| 79 | 6***0 | Корпус поворотного кулака | |
| 80 | 6***2 | Прокладка регулировочная толщиной 0,1 мм шкворня поворотного кулака под накладку | |
| 80 | 6***3 | Прокладка регулировочная толщиной 0,15 мм шкворня поворотного кулака под накладку | |
| 80 | 6***4 | Прокладка регулировочная толщиной 0,4 мм шкворня поворотного кулака под накладку | |
| 81 | 6***В | Накладка шкворня поворотного кулака | |
| 82 | 2***8 | Болт М12х1,75х30 | |
| 83 | 2***П | Штифт 6х11 | |
| 84 | 6***4 | Прокладка поворотного кулака | |
| 85 | 6***0 | Цапфа поворотного кулака в сборе | |
| 86 | 6***3 | Втулка цапфы поворотного кулака | |
| 87 | 6***5 | Кольцо сальника | |
| 87 | 6***5 | Кольцо сальника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
