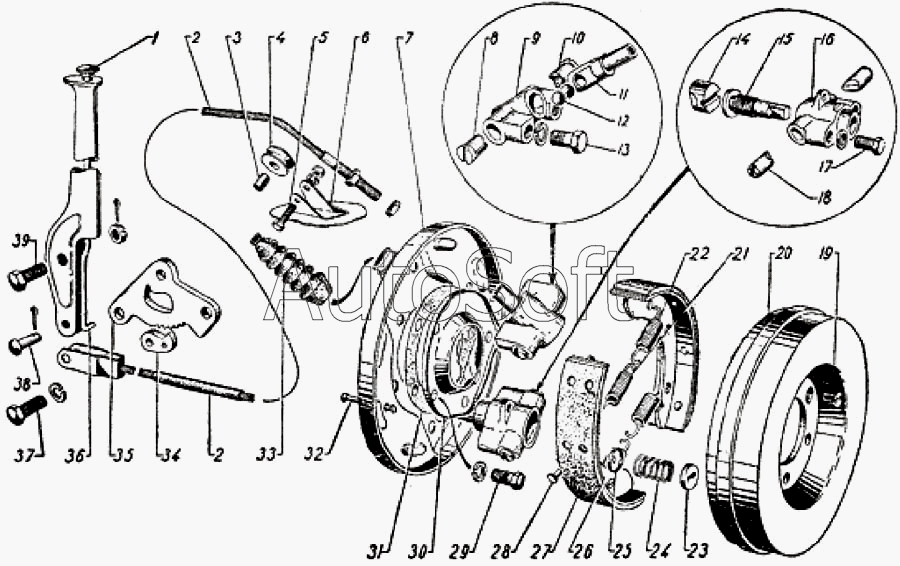

Каталог запасных частей к технике: ГАЗ-69 (1957). Ручной (центральный) тормоз
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-3701010-А | 2***А | Генератор 12 в, 18 а в сборе типа Г20 | |
| 201518-П8 | 2***8 | Болт М10х1х25 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250611-П8 | 2***8 | Гайка М18х1 | |
| 25212-S8 | 2***8 | Гайка 3/8" - 24 болта крепления рычага ручного тормоза к сектору | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 69-3508015 | 6***5 | Рычаг ручного тормоза с сектором в сборе (состоит из деталей А-2786-С, 69-3508048, А-2785-С, А-2791-С. 27194-58, 2512-58, 258024-П) | |
| 1 | А***С | Головка тяги собачки рычага центрального тормоза | |
| 2 | 6***Б | Трос привода ручного тормоза с гайками в сборе | |
| 3 | 6***7 | Втулка ролика троса ручного тормоза | |
| 4 | 6***6 | Ролик троса ручного тормоза | |
| 5 | 2***8 | Болт М6-6gх25 | |
| 6 | 6***3 | Обойма ролика троса ручного тормоза | |
| 7 | 6***А | Щит ручного тормоза с патрубком в сборе | |
| 8 | 6***4 | Толкатель разжимного механизма центрального тормоза правый | |
| 9 | 6***0 | Корпус разжимного механизма ручного тормоза | |
| 10 | 6***5 | Толкатель разжимного механизма ручного тормоза левый | |
| 11 | 6***2 | Корпус шариков разжимного механизма ручного тормоза | |
| 12 | 3***5 | Шарик диаметром 11,9 мм | |
| 13 | 2***8 | Специальный болт 1М12Х1,25Х22 крепления корпуса разжимного механизма к щиту ручного тормоза | |
| 14 | 1***1 | Сухарь разжимной колодок центрального тормоза | |
| 15 | 1***8 | Винт регулировочный в сборе | |
| 16 | 6***0 | Корпус регулировочного механизма ручного тормоза | |
| 17 | 2***8 | Болт 1М10Х1Х16 крепления корпуса регулировочного механизма ручного тормоза к щиту | |
| 18 | 6***3 | Опора колодок ручного тормоза | |
| 19 | 2***8 | Винт М8-6gх12 | |
| 20 | 6***Б | Барабан ручного тормоза | |
| 21 | 6***8 | Пружина стяжная первичной колодки ручного тормоза | |
| 22 | 6***9 | Пружина стяжная вторичной колодки ручного тормоза | |
| 23 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 24 | М***С | Пружина отжимная колодок тормоза | |
| 25 | М***С | Чашка отжимной пружины колодок тормоза нижняя | |
| 26 | 6***4 | Колодка ручного тормоза с фрикционной накладкой в сборе | |
| 27 | 6***Б | Накладка фрикционная ручного тормоза | |
| 28 | 2***П | Заклепка 4х6 | |
| 29 | 2***8 | Болт М10-6gх20 | |
| 30 | 6***2 | Маслоотражатель ручного тормоза | |
| 31 | 6***3 | Прокладка маслоотражателя ручного тормоза | |
| 32 | 6***8 | Стержень отжимной пружины колодок ручного тормоза | |
| 33 | 2***А | Чехол защитный троса ручного тормоза | |
| 34 | А***С | Собачка рычага ручного тормоза | |
| 35 | 6***8 | Сектор рычага ручного тормоза | |
| 36 | А***С | Тяга собачки рычага ручного тормоза | |
| 37 | 2***8 | Болт М10х25 | |
| 38 | 2***8 | Палец крепления вилки к рычагу ручного тормоза | |
| 39 | 2***8 | Болт 3/8" - 24Х32 крепления рычага центрального тормоза к сектору |
