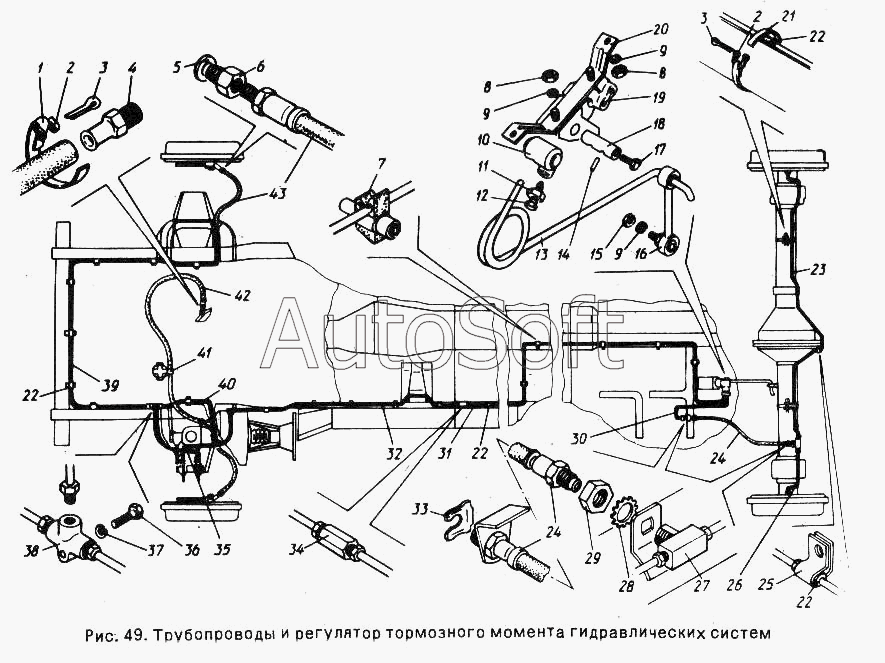

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Трубопроводы и регулятор тормозного момента гидравлических систем
33
23
24
24
25
26
27
28
29
30
31
32
22
22
22
22
34
35
36
37
38
39
40
41
42
43
12
2
2
3
3
4
5
6
7
8
8
9
9
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Лента 10х180 | |
| 2 | 2***9 | Пряжка | |
| 3 | 2***9 | Шплинт 5,6х22 | |
| 4 | 5***5 | Штуцер клапана управления | |
| 5 | 5***3 | Прокладка | |
| 6 | 2***2 | Штуцер соединительный | |
| 7 | 2***5 | Скоба крепления | |
| 8 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 9 | 2***9 | Шайба пружинная 8 | |
| 10 | 2***6 | Рычаг нажимной регулятора давления | |
| 11 | 2***9 | Гайка М10х1-6Н | |
| 12 | 2***0 | Болт регулировочный | |
| 13 | 2***4 | Пружина нагрузочная | |
| 14 | 4***7 | Штифт 6х25 | |
| 15 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 16 | 2***0 | Стойка в сборе | |
| 17 | 2***9 | Болт М8-6gх22 | |
| 18 | 2***0 | Ось нажимного рычага | |
| 19 | 2***0 | Регулятор давления тормозов | |
| 20 | 2***0 | Кронштейн переходный регулятора давления тормозов | |
| 21 | 2***9 | Лента 10х580 | |
| 22 | 2***6 | Втулка защитная | |
| 23 | 3***0 | Трубопровод от тройника к правому заднему тормозу | |
| 24 | 2***0 | Шланг гибкий тормозов заднего моста | |
| 25 | 6***0 | Хомут крепления трубки к заднему мосту | |
| 26 | 3***0 | Трубопровод от тройника к левому заднему тормозу | |
| 27 | 2***1 | Тройник трубопроводов | |
| 28 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 29 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 30 | 3***0 | Трубопровод в сборе | |
| 31 | 3***0 | Трубопровод в сборе | |
| 32 | 2***0 | Трубопровод от сигнализатора к соединительной муфте | |
| 33 | 2***2 | Скоба крепления шланга | |
| 34 | 2***4 | Муфта соединительная правая и левая гидропривода тормозов | |
| 35 | 3***4 | Трубопровод от сигнализатора к тройнику | |
| 36 | 2***9 | Болт М6-6gх22 | |
| 37 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 38 | 2***1 | Тройник гидропривода тормозов | |
| 39 | 3***6 | Трубопровод от тройника к правому переднему тормозу | |
| 40 | 2***0 | Трубопровод от тройника к левому переднему тормозу | |
| 41 | 2***9 | Скоба 20 | |
| 42 | 2***0 | Шланг вакуумного усилителя тормозов | |
| 43 | 2***5 | Шланг гибкий передних тормозов с наконечниками |
