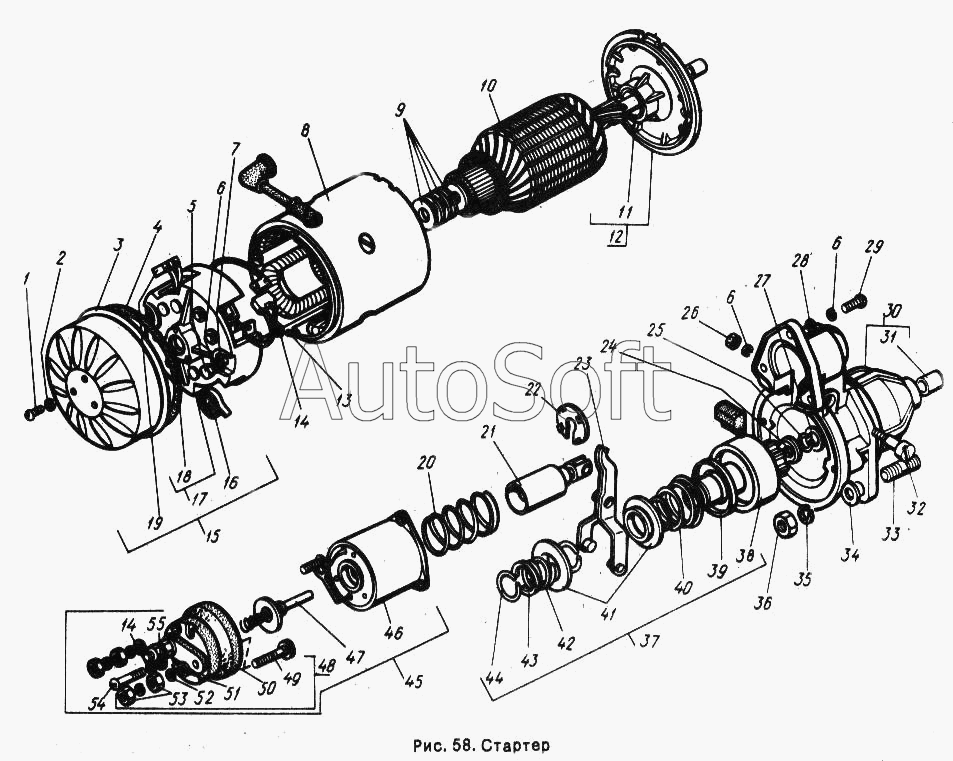

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Стартер
43
29
30
31
32
33
34
35
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
55
36
15
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***2 | Винт 2М4х8 ГОСТ 17473-72 | |
| 2 | Ш***0 | Шайба 465Г ГОСТ 6402-70 | |
| 3 | С***1 | Кожух защитный | |
| 4 | С***2 | Кольцо уплотнительное | |
| 5 | С***3 | Шпилька стяжная | |
| 6 | Ш***0 | Шайба 6Т65Г ГОСТ 6402-70 | |
| 7 | С***1 | Шайба специальная | |
| 8 | С***0 | Корпус в сборе | |
| 9 | С***9 | Шайба регулировочная | |
| 10 | С***0 | Якорь стартера в сборе | |
| 11 | С***2 | Вкладыш | |
| 12 | С***А | Подшипник в сборе | |
| 13 | В***2 | Винт 2М5х12 ГОСТ 1473-72 | |
| 14 | Ш***0 | Шайба 5Т65Г ГОСТ 6402-70 | |
| 15 | С***0 | Крышка со стороны коллектора в сборе | |
| 16 | С***4 | Пружина щетки | |
| 17 | С***1 | Крышка со стороны коллектора с вкладышем | |
| 18 | С***2 | Вкладыш | |
| 19 | Ф***2 | Щетка | |
| 20 | С***4 | Пружина якоря реле | |
| 21 | С***0 | Якорь | |
| 22 | С***4 | Шайба упорная | |
| 23 | С***0 | Рычаг включения привода в сборе | |
| 24 | С***4 | Кольцо упорное | |
| 25 | С***7 | Кольцо замковое | |
| 26 | Г***0 | Гайка М6ГОСТ 5927-70 | |
| 27 | С***5 | Шайба | |
| 28 | С***8 | Шайба | |
| 29 | В***2 | Винт М6х16 ГОСТ 17473-72 | |
| 30 | С***0 | Крышка со стороны привода с вкладышем | |
| 31 | С***2 | Вкладыш СП138-88 | |
| 32 | С***4 | Ось рычага | |
| 33 | 2***2 | Шпилька М12х1,25-4hх26 | |
| 34 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 35 | 2***9 | Шайба 12 пружинная | |
| 36 | 2***9 | Гайка М12х1,25-6Н | |
| 37 | С***1 | Привод в сборе | |
| 38 | С***1 | Муфта привода в сборе | |
| 39 | С***8 | Чашка | |
| 40 | С***А | Пружина | |
| 41 | С***1 | Втулка отводки | |
| 42 | С***4 | Пружина | |
| 43 | С***6 | Чашка | |
| 44 | С***2 | Кольцо пружинное | |
| 45 | С***0 | Ярмо с крышкой | |
| 46 | С***0 | Ярмо | |
| 47 | С***0 | Плунжер в сборе | |
| 48 | С***0 | Крышка реле в сборе | |
| 49 | С***2 | Болт контактный | |
| 50 | С***1 | Крышка реле | |
| 51 | Ш***8 | Шайба 8х1 ГОСТ 10450-68 | |
| 52 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 53 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 54 | В***2 | Винт 2М5х30 ГОСТ 17473-72 | |
| 55 | Ш***8 | Шайба 5.01.016 ГОСТ 11371-68 |
