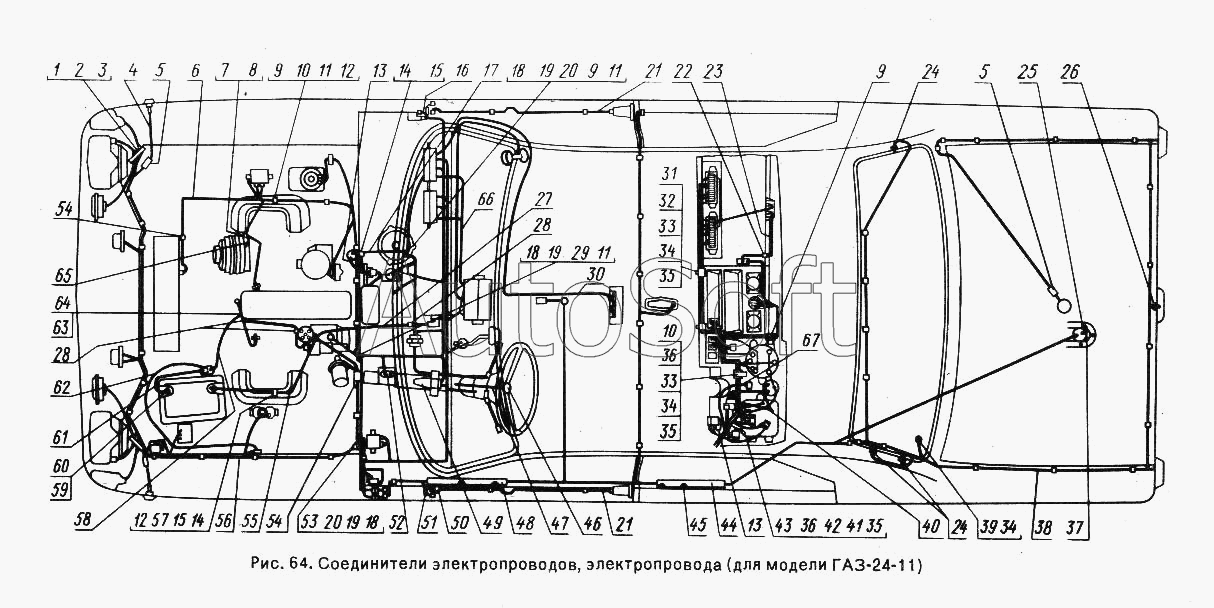

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Соединители электропроводов, электропривода (для модели ГАЗ 24-11)
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
36
35
35
35
59
67
66
65
64
63
62
61
60
34
34
34
58
57
56
55
54
54
53
52
9
9
9
17
16
15
15
14
14
13
13
12
12
11
11
11
10
10
18
18
18
8
7
6
5
5
4
3
2
1
19
19
19
20
20
21
21
22
23
24
24
25
26
27
28
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Панель соединительная 17.3723 | |
| 2 | 2***9 | Винт М4х18 ОСТ 37.001.188-81 | |
| 3 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 4 | 3***7 | Провод | |
| 5 | 4***8 | Соединитель проводов | |
| 6 | 2***6 | Жгут проводов № 1 | |
| 7 | 2***9 | Скоба | |
| 8 | 6***0 | Прокладка уплотнительная | |
| 9 | 5***3 | Скоба крепления пучка проводов | |
| 10 | 5***Б | Скоба крепления проводов | |
| 11 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 12 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 13 | 2***6 | Провод | |
| 14 | 2***9 | Скоба 13 | |
| 15 | 2***0 | Прокладка уплотнительная | |
| 16 | 2***8 | Провод к «массе» | |
| 17 | 2***1 | Жгут проводов стеклоочистителя | |
| 18 | 2***6 | Обойма уплотнителя верхняя | |
| 19 | 2***4 | Уплотнитель | |
| 20 | 2***7 | Обойма уплотнителя нижняя | |
| 21 | 3***1 | Жгут проводов в передние двери | |
| 22 | М***6 | Скоба | |
| 23 | 1***2 | Провод в сборе | |
| 24 | 1***4 | Втулка для проводов к токообогреваемому стеклу | |
| 25 | 2***9 | Шайба 4 | |
| 26 | А***3 | Втулка | |
| 27 | 3***8 | Жгут к выключателю заднего хода | |
| 28 | 2***3 | Скоба | |
| 29 | 2***3 | Уплотнитель | |
| 30 | 2***3 | Провод к плафону «такси» | |
| 31 | 2***9 | Скоба 24 | |
| 32 | 7***0 | Прокладка | |
| 33 | 2***9 | Винт М5-6gх22 | |
| 34 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 35 | 4***4 | Шайба 5 | |
| 36 | 1***0 | Прокладка уплотнительная на правом и левом брызговиках | |
| 37 | 2***0 | Провод датчика уровня топлива | |
| 38 | 2***0 | Жгут проводов № 3 | |
| 39 | 2***9 | Шайба 2-5 ОСТ 37.001.146-75 | |
| 40 | 2***1 | Провод | |
| 41 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 42 | 2***9 | Винт М5-6gх14 | |
| 43 | 2***9 | Скоба 34 | |
| 44 | 3***8 | Кожух защитный проводов | |
| 45 | 2***9 | Винт 4х12 ОСТ 37.001.188-81 | |
| 46 | 1***1 | Провод контакта кнопки звукового сигнала | |
| 47 | 3***8 | Провод кнопки сигналов | |
| 48 | 3***4 | Кожух защитный проводов | |
| 49 | 2***6 | Чехол защитный проводов | |
| 50 | 2***5 | Защитная труба проводов в двери | |
| 51 | 4***2 | Колодка одноконтактная | |
| 52 | 1***0 | Панель соединительная 14.3723 | |
| 53 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 54 | 2***0 | Скоба | |
| 55 | Г***Б | Провод от аккумуляторной батареи к стартеру | |
| 56 | 2***4 | Жгут проводов № 2 | |
| 57 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 58 | 2***6 | Провод | |
| 59 | 4***6 | Гайка М8 | |
| 60 | 2***6 | Болт М8-6gх30 | |
| 61 | 2***0 | Провод | |
| 62 | 2***1 | Провод от выключателя батареи к штепсельной розетке | |
| 63 | 2***9 | Шайба 8 | |
| 64 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 65 | 2***4 | Чехол на клемму генератора | |
| 66 | 2***0 | Жгут проводов таксометра | |
| 67 | 2***2 | Провод сигнализатора габаритов |
