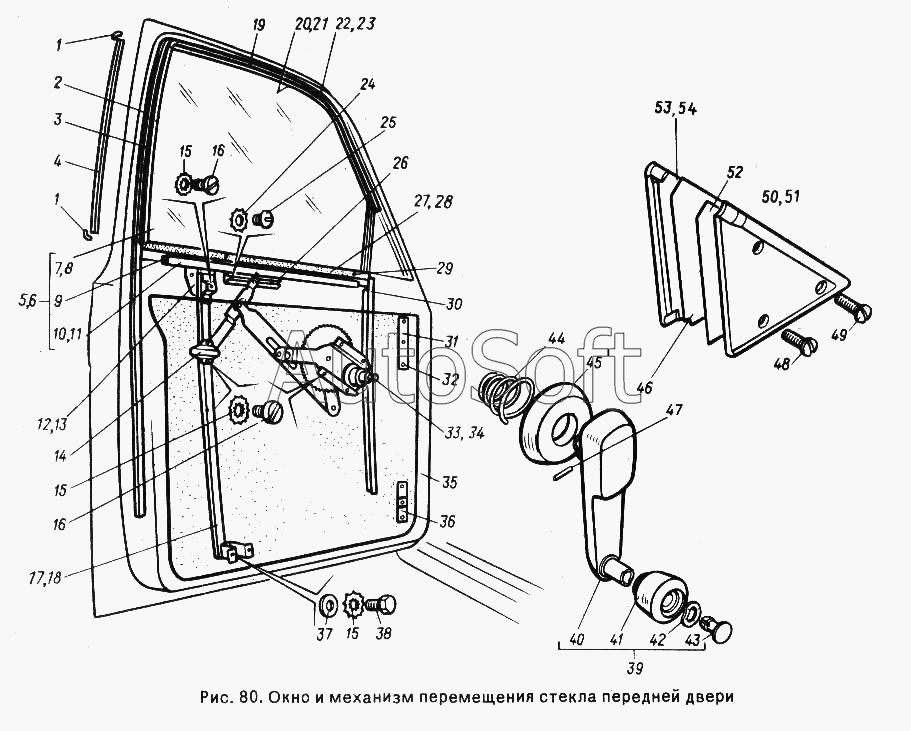

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Окно и механизм перемещения стекла передней двери
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Муфта угловая | |
| 2 | 2***1 | Желобок боковой в сборе | |
| 3 | 2***8 | Окантовка внутренняя | |
| 4 | 2***0 | Окантовка наружная | |
| 5 | 3***1 | Стекло опускное передней двери левое в сборе | |
| 6 | 3***0 | Стекло опускное передней двери правое в сборе | |
| 7 | 3***5 | Стекло опускное левое | |
| 8 | 3***4 | Стекло опускное правое | |
| 9 | 3***8 | Прокладка | |
| 10 | 3***0 | Обойма правая в сборе | |
| 11 | 3***1 | Обойма левая в сборе | |
| 12 | 3***0 | Держатель стеклоподъемника правый | |
| 13 | 3***0 | Держатель стеклоподъемника левый | |
| 14 | 3***6 | Кулиса нижняя задняя в сборе | |
| 15 | 2***9 | Шайба 6,5 | |
| 16 | 2***9 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 17 | 3***0 | Направляющая с кронштейнами левая | |
| 18 | 3***0 | Направляющая с кронштейнами правая | |
| 19 | 3***0 | Желобок верхний в сборе | |
| 20 | 3***8 | Окантовка наружная передняя правая | |
| 21 | 3***9 | Окантовка наружная передняя левая | |
| 22 | 3***8 | Окантовка внутренняя передняя правая | |
| 23 | 3***9 | Окантовка внутренняя передняя левая | |
| 24 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 25 | 2***9 | Винт М6-6gх8 ОСТ 37.001.127-81 | |
| 26 | 8***Б | Кулиса ролика стеклоподъемника верхняя | |
| 27 | 3***1 | Окантовка наружная нижняя левая | |
| 28 | 3***0 | Окантовка наружная нижняя правая | |
| 29 | 2***9 | Винт 3х10 | |
| 30 | 3***0 | Желобок передний в сборе | |
| 31 | 8***4 | Пластина крепления облицовки | |
| 32 | 2***9 | Винт М4х10 ОСТ 37.001.188-81 | |
| 33 | А***0 | Стеклоподъемник левый в сборе (3102-6104013-10) | |
| 34 | А***0 | Стеклоподъемник правый в сборе (3102-6104012-10) | |
| 35 | 2***7 | Заклейка двери | |
| 36 | 3***8 | Пластина крепления накладки | |
| 37 | 2***9 | Шайба 6 | |
| 38 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 39 | 2***4 | Ручка стеклоподъемника в сборе | |
| 40 | 3***0 | Ручка | |
| 41 | 3***0 | Наконечник ручки | |
| 42 | 3***3 | Шайба пружинная | |
| 43 | 3***0 | Ось наконечника ручки стеклоподъемника | |
| 44 | 2***4 | Пружина натяжная | |
| 45 | 3***0 | Розетка ручки | |
| 46 | 3***2 | Прокладка наружная | |
| 47 | 4***4 | Штифт 3х16 | |
| 48 | 2***5 | Винт М5х16 ГОСТ 17474-80 | |
| 49 | 2***3 | Винт М5х25 | |
| 50 | 3***4 | Накладка внутренняя правая | |
| 51 | 3***5 | Накладка внутренняя левая | |
| 52 | 3***6 | Прокладка внутренняя | |
| 53 | 3***1 | Накладка наружная левая | |
| 54 | 3***0 | Накладка наружная правая |
