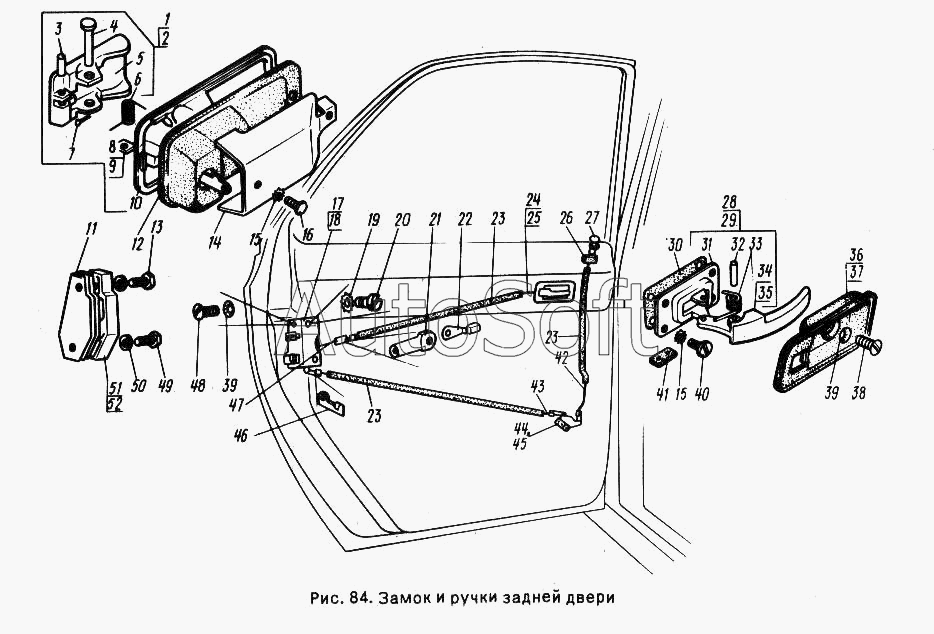

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Замок и ручки задней двери
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Ручка наружная левая в сборе | |
| 2 | 3***1 | Ручка наружная правая в сборе | |
| 3 | 4***4 | Штифт 3х16 | |
| 4 | 2***9 | Палец 6х42 ОСТ 37.001.163-97 | |
| 5 | 3***2 | Ручка дверей наружная | |
| 6 | 3***4 | Пружина наружной ручки | |
| 7 | 2***9 | Шплинт 1,5х16 | |
| 8 | 3***0 | Толкатель наружной ручки правый | |
| 9 | 3***0 | Толкатель наружной ручки левый | |
| 10 | 3***0 | Розетка наружной ручки | |
| 11 | 1***0 | Прокладка фиксатора | |
| 12 | 3***1 | Прокладка наружной ручки двери | |
| 13 | 4***0 | Болт М8х1х20 | |
| 14 | 3***1 | Скоба крепления наружной ручки дверей | |
| 15 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 16 | 2***9 | Болт М5-6gх9 | |
| 17 | А***0 | Замок задней двери левый в сборе (14-6205013) | |
| 18 | А***0 | Замок задней двери правый в сборе (14-6205012) | |
| 19 | 2***9 | Шайба 6,5 | |
| 20 | 2***9 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 21 | 3***2 | Втулка регулировочная | |
| 22 | 1***6 | Держатель тяги | |
| 23 | 2***2 | Чехол тяги | |
| 24 | 3***2 | Тяга правая | |
| 25 | 3***3 | Тяга левая | |
| 26 | 2***8 | Виброгаситель тяги | |
| 27 | 2***1 | Наконечник тяги | |
| 28 | 3***2 | Привод замка внутренний правый в сборе | |
| 29 | 3***3 | Привод замка внутренний левый в сборе | |
| 30 | 3***4 | Прокладка привода замка | |
| 31 | 3***6 | Основание привода замка двери | |
| 32 | 4***0 | Штифт 4х20 | |
| 33 | 3***8 | Пружина привода | |
| 34 | 3***2 | Ручка внутреннего привода замка правая | |
| 35 | 3***3 | Ручка внутреннего привода замка левая | |
| 36 | 3***1 | Розетка внутреннего привода правая | |
| 37 | 3***1 | Розетка внутреннего привода левая | |
| 38 | 2***6 | Винт М5-6hх14 | |
| 39 | 2***9 | Шайба 6 | |
| 40 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 | |
| 41 | 2***0 | Зажим тяги | |
| 42 | 2***0 | Тяга выключения замка | |
| 43 | 2***6 | Тяга выключения замка задней двери промежуточная | |
| 44 | 2***0 | Рычаг тяг правый в сборе | |
| 45 | 2***1 | Рычаг тяг левый в сборе | |
| 46 | 2***2 | Зажим тяги | |
| 47 | 3***4 | Тяга привода замка | |
| 48 | 2***9 | Винт М6-6gх14 | |
| 49 | 4***5 | Болт М8х1х32 | |
| 50 | 2***9 | Шайба 8Т | |
| 51 | 2***0 | Фиксатор в сборе левый | |
| 52 | 2***0 | Фиксатор в сборе правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
