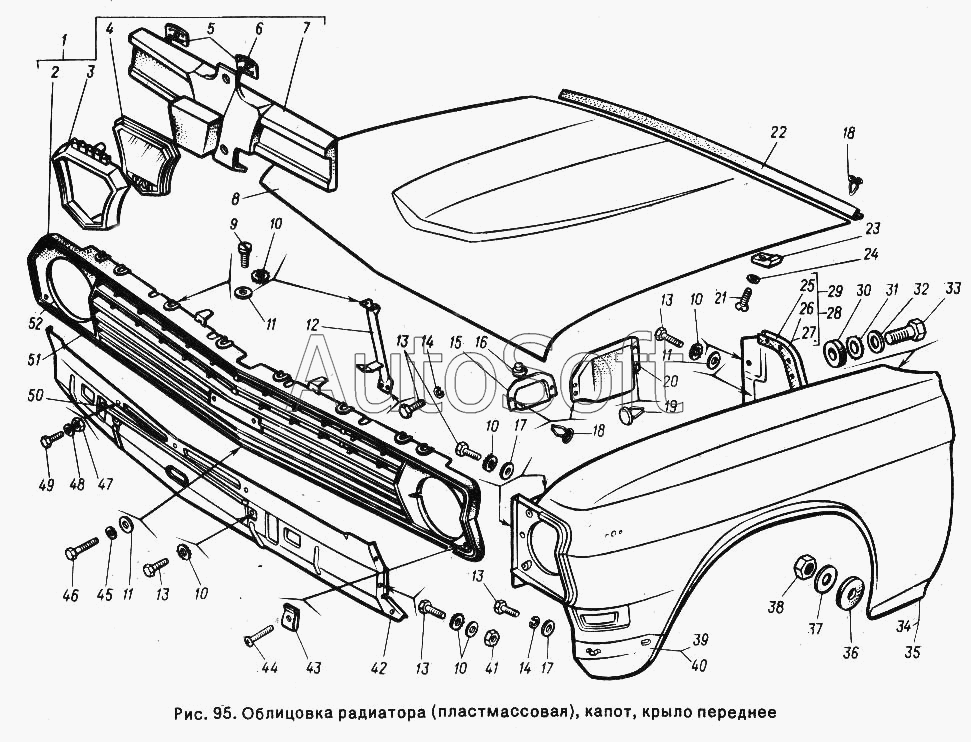

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Облицовка радиатора (пластмассовая), капот, крыло переднее
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
14
2
3
4
5
6
7
8
9
10
10
10
10
10
11
11
11
12
13
13
13
13
13
1
15
16
17
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Облицовка радиатора в сборе | |
| 2 | 2***2 | Облицовка радиатора | |
| 3 | 3***1 | Орнамент заводского знака | |
| 4 | 1***8 | Накладка заводского знака | |
| 5 | 1***4 | Держатель декоративной накладки | |
| 6 | 3***6 | Держатель заводского знака | |
| 7 | 2***6 | Основание заводского знака | |
| 8 | 2***2 | Капот сварной в сборе | |
| 9 | 2***9 | Винт М6-6hх14 | |
| 10 | 2***9 | Шайба 6,5 | |
| 11 | 2***7 | Шайба 6 | |
| 12 | 2***6 | Стойка облицовки радиатора в сборе | |
| 13 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 14 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 15 | 2***4 | Заглушка брызговика переднего крыла | |
| 16 | 3***8 | Буфер | |
| 17 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 18 | 2***4 | Пистон крепления прокладки | |
| 19 | 3***6 | Пистон с шляпкой | |
| 20 | 2***1 | Уплотнитель брызговика задний | |
| 21 | 2***9 | Винт М6-6gх14 | |
| 22 | 2***0 | Уплотнитель капота задний | |
| 23 | 2***0 | Опора капота боковая | |
| 24 | 2***9 | Шайба 2-6 ОСТ 37.001.147-75 | |
| 25 | 2***0 | Уплотнитель щитка | |
| 26 | 2***4 | Щиток переднего крыла правый | |
| 27 | 2***5 | Щиток переднего крыла левый | |
| 28 | 2***2 | Щиток переднего крыла правый в сборе | |
| 29 | 2***3 | Щиток переднего крыла левый в сборе | |
| 30 | 1***3 | Прокладка регулировочная | |
| 31 | 2***8 | Шайба 10 пружинная | |
| 32 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 33 | 2***8 | Болт М10-6gх22 | |
| 34 | 2***2 | Крыло переднее правое в сборе | |
| 35 | 2***3 | Крыло переднее левое в сборе | |
| 36 | 2***1 | Прокладка | |
| 37 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 38 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 39 | 2***4 | Надставка правая в сборе | |
| 40 | 2***5 | Надставка левая в сборе | |
| 41 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 42 | 2***8 | Брызговик облицовки радиатора в сборе | |
| 43 | 2***9 | Гайка М4 | |
| 44 | 2***2 | Винт 4х25 | |
| 45 | 2***5 | Шайба 6 | |
| 46 | 2***3 | Болт М6х20 | |
| 47 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 48 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 49 | 2***9 | Болт М5х10 | |
| 50 | 2***2 | Молдинг облицовки радиатора | |
| 51 | 2***2 | Молдинг облицовки радиатора | |
| 52 | 2***8 | Молдинг облицовки радиатора боковой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
