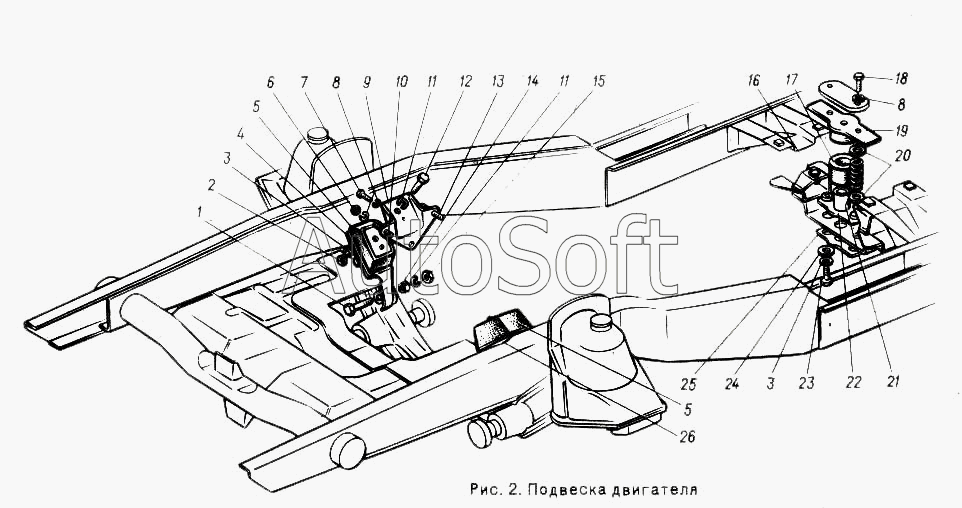

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Подвеска двигателя
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
11
10
9
8
8
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М12х1,25х45 | |
| 2 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 3 | 2***9 | Шайба 8Т | |
| 4 | 3***8 | Кронштейн правый | |
| 5 | 2***А | Подушка передней опоры двигателя в сборе | |
| 6 | 2***9 | Гайка М10х1-6Н | |
| 7 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Шайба 10Т | |
| 9 | 2***4 | Кронштейн передней опоры двигателя | |
| 10 | 2***П | Шпилька М10х1-4hх28 | |
| 11 | 2***9 | Шайба 12 | |
| 12 | 2***9 | Болт М12-6gх25 | |
| 13 | 2***П | Шпилька М10х1-4hх22 | |
| 14 | 5***2 | Втулка | |
| 15 | 2***9 | Гайка М12х1,25-6Н | |
| 16 | 2***8 | Буфер | |
| 17 | 2***0 | Амортизатор задней опоры | |
| 18 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 19 | 2***0 | Пластина верхняя задней опоры двигателя в сборе | |
| 20 | 3***9 | Кольцо | |
| 21 | 7***А | Пружина клапана | |
| 22 | 3***3 | Пластина нижняя опоры двигателя в сборе | |
| 23 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 24 | 2***6 | Шайба 8 | |
| 25 | 2***8 | Ограничитель в сборе | |
| 26 | 3***9 | Кронштейн левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
