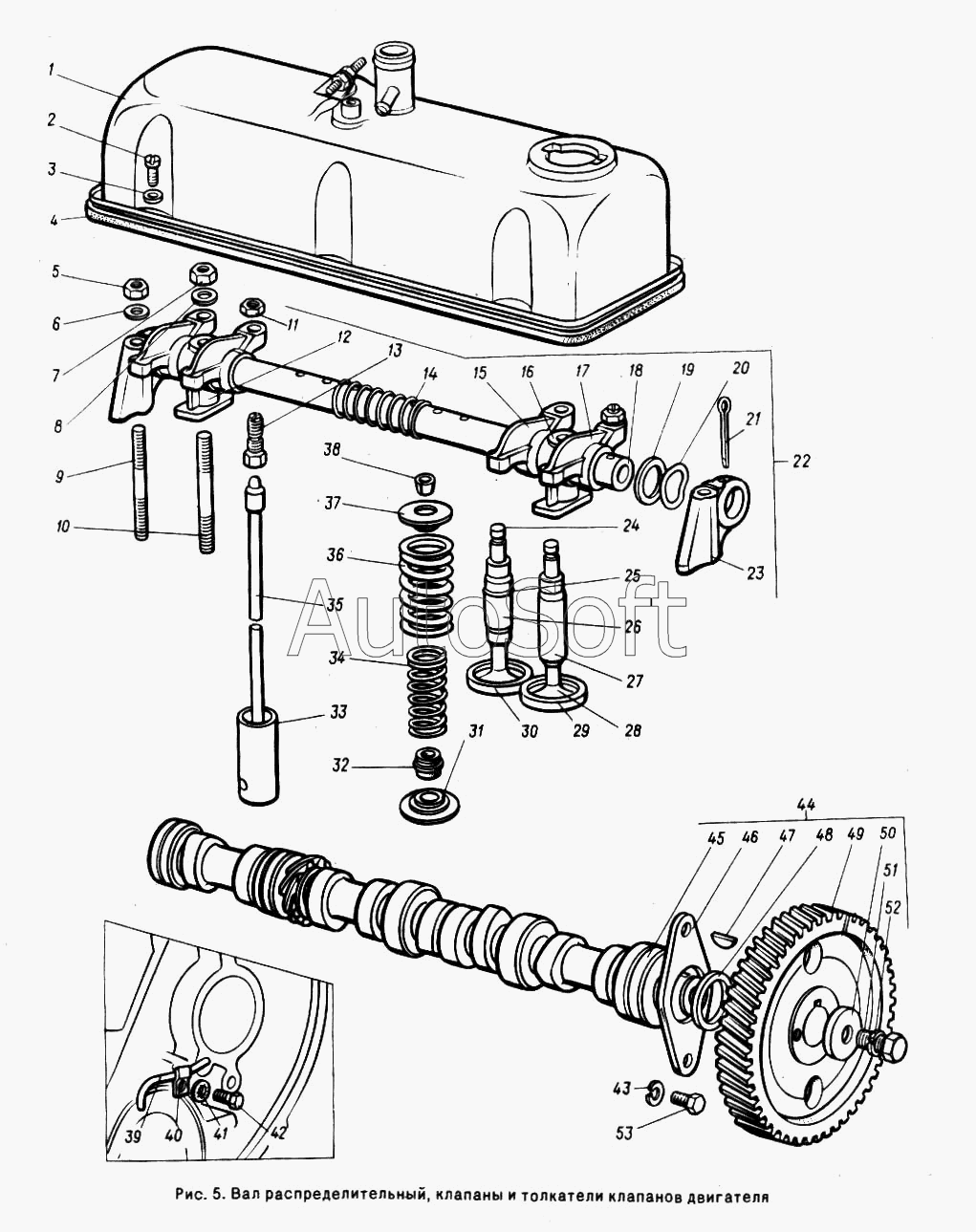

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Вал распределительный, клапаны и толкатели клапанов двигателя
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Крышка коромысел в сборе | |
| 2 | 2***9 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 4 | 2***1 | Прокладка | |
| 5 | 2***П | Гайка М8х1-6Н | |
| 6 | 2***П | Шайба 8 | |
| 7 | 2***П | Гайка М10х1-4Н5Н | |
| 8 | 2***8 | Шайба 11 | |
| 9 | 8***5 | Шпилька М8х1х58 | |
| 10 | 2***П | Шпилька М10х1,5-4hх60 | |
| 11 | 1***6 | Гайка регулировочного винта | |
| 12 | 2***Б | Стойка оси коромысел четвертая | |
| 13 | 6***5 | Винт регулировочный | |
| 14 | 2***Б | Пружина распорная коромысел | |
| 15 | 1***3 | Коромысло клапана с втулкой в сборе | |
| 16 | 2***Б | Стойка оси коромысел | |
| 17 | 1***1 | Коромысло клапана с регулировочным винтом в сборе | |
| 18 | 2***Б | Ось коромысел клапанов с заглушками в сборе | |
| 19 | 4***9 | Шайба оси коромысел | |
| 20 | 2***5 | Шайба | |
| 21 | 2***П | Шплинт 3,6х36 | |
| 22 | 2***0 | Ось с коромыслами и стойками в сборе | |
| 23 | 2***7 | Стойка оси коромысел | |
| 24 | 4***0 | Клапан впускной | |
| 25 | 1***1 | Кольцо стопорное направляющей втулки | |
| 26 | 4***3 | Втулка направляющая впускного клапана | |
| 27 | 4***8 | Втулка направляющая выпускного клапана | |
| 28 | 4***5 | Клапан выпускной | |
| 29 | 4***0 | Седло вставное выпускного клапана | |
| 30 | 4***2 | Седло вставное впускного клапана | |
| 31 | 2***2 | Шайба опорная пружин клапанов | |
| 32 | 2***6 | Колпачок в сборе | |
| 33 | 2***4 | Толкатель клапана в сборе | |
| 34 | 2***1 | Пружина клапана внутренняя | |
| 35 | 5***5 | Штанга толкателя клапана | |
| 36 | 2***0 | Пружина наружная | |
| 37 | 2***1 | Тарелка пружин клапанов | |
| 38 | 6***8 | Сухарь клапана | |
| 39 | 2***1 | Трубка | |
| 40 | 1***7 | Скоба | |
| 41 | 2***8 | Шайба 6 пружинная | |
| 42 | 2***П | Болт М6-6gх12 | |
| 43 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 44 | 4***0 | Вал в сборе | |
| 45 | 4***5 | Вал | |
| 46 | 1***2 | Фланец упорный распределительного вала | |
| 47 | 4***4 | Шпонка 5х9 | |
| 48 | 1***5 | Кольцо распорное распределительного вала | |
| 49 | 1***4 | Шестерня распределительного вала | |
| 50 | 2***3 | Шайба распределительного вала | |
| 51 | 2***П | Болт М12х1,25-6gх30 | |
| 52 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 53 | 2***2 | Болт М8-6gх20 |
