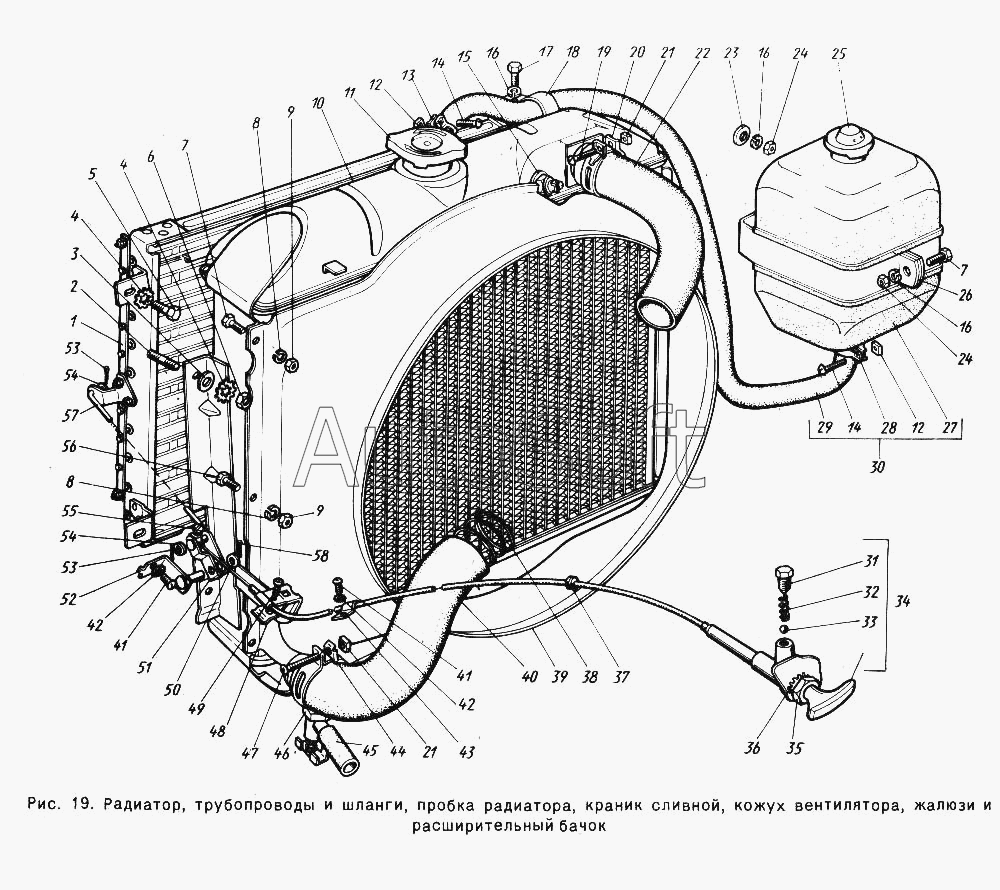

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Радиатор, трубопроводы и шланги, пробка радиатора, краник сливной, кожух вентилятора, жалюзи и расширительный бачок
1
2
3
4
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
16
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Б | Жалюзи радиатора в сборе | |
| 2 | 2***9 | Шпилька М8х1-4hх16 | |
| 3 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 4 | 2***9 | Шайба 8,2 | |
| 5 | 2***9 | Болт М8-6gх14 | |
| 6 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 7 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Шайба 6 | |
| 9 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 10 | 2***1 | Радиатор в сборе | |
| 11 | 2***0 | Пробка радиатора в сборе | |
| 12 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 13 | 2***9 | Хомут 20 | |
| 14 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 15 | 1***А | Датчик сигнализатора перегрева охлаждающей жидкости в радиаторе ТМ104-Т | |
| 16 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 17 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 18 | 2***7 | Держатель сливного шланга гидроусилителя руля | |
| 19 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 20 | 2***9 | Хомут 46,5 | |
| 21 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 22 | 2***0 | Шланг | |
| 23 | 2***9 | Шайба 6 | |
| 24 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 25 | 2***5 | Пробка расширительного бачка в сборе | |
| 26 | 2***2 | Хомут крепления бачка | |
| 27 | 2***4 | Бачок расширительный | |
| 28 | 2***9 | Хомут 24 | |
| 29 | 2***5 | Трубка соединительная | |
| 30 | 2***9 | Бачок расширительный с трубкой | |
| 31 | 1***7 | Болт | |
| 32 | 1***5 | Пружина | |
| 33 | 4***5 | Шарик | |
| 34 | 2***1 | Тяга управления в сборе | |
| 35 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 36 | 2***9 | Шайба 2-14 ОСТ 37.001.145-75 | |
| 37 | 2***4 | Втулка оболочки тяги | |
| 38 | 2***Б | Каркас шланга | |
| 39 | 2***1 | Кожух вентилятора | |
| 40 | 2***Б | Шланг отводящий | |
| 41 | 2***9 | Винт М6-6gх14 ОСТ 37.001.130-81 | |
| 42 | 2***9 | Шайба 2-6 ОСТ 37.001.146-75 | |
| 43 | 2***0 | Скоба крепления тяги привода замка капота к кузову | |
| 44 | 2***9 | Хомут 52 | |
| 45 | 5***5 | Шланг | |
| 46 | Г***А | Краник радиатора сливной в сборе КР-28 | |
| 47 | 2***9 | Винт М5-6gх35 | |
| 48 | 5***1 | Зажим | |
| 49 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 50 | 2***9 | Шайба 8 | |
| 51 | 2***Б | Рычаг в сборе | |
| 52 | 2***9 | Кронштейн | |
| 53 | 2***П | Шплинт 2х12 | |
| 54 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 55 | 2***9 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 56 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 57 | 2***Б | Рычаг | |
| 58 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
