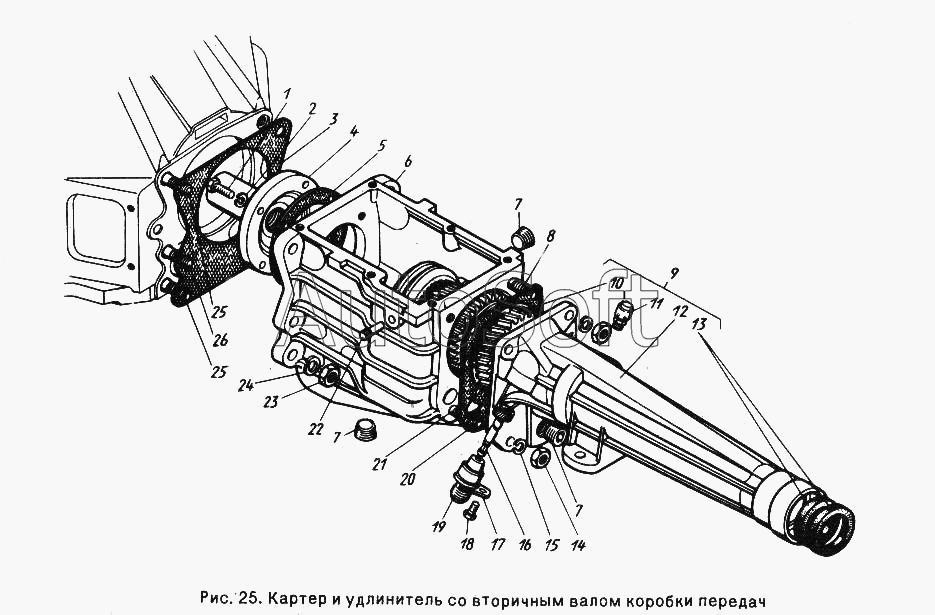

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Картер и удлинитель с вторичным валом коробки передач
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 2 | 2***9 | Шайба 8Т | |
| 3 | 2***8 | Прокладка передняя картера | |
| 4 | 2***1 | Крышка подшипника первичного вала | |
| 5 | 1***Б | Прокладка крышки подшипника первичного вала коробки передач | |
| 6 | 2***0 | Картер коробки передач | |
| 7 | 2***9 | Пробка КГ1/2" | |
| 8 | 2***2 | Шпилька М10х1-4hх24 | |
| 9 | 2***1 | Удлинитель со вторичным валом в сборе | |
| 10 | 2***0 | Вал вторичный в сборе | |
| 11 | 2***П | Сапун в сборе К1/8" | |
| 12 | 2***0 | Удлинитель коробки передач | |
| 13 | 2***0 | Манжета в сборе | |
| 14 | 2***9 | Гайка М10х1-6Н | |
| 15 | 2***9 | Шайба 10 | |
| 16 | 2***4 | Шестерня привода спидометра ведомое | |
| 17 | 2***1 | Стопор штуцера | |
| 18 | 2***8 | Болт М6-6gх14 | |
| 19 | 2***0 | Штуцер гибкого вала привода спидометра | |
| 20 | 2***3 | Прокладка удлинителя | |
| 21 | 2***2 | Шпилька М10х1-4hх38 | |
| 22 | 2***8 | Штифт 8х30 | |
| 23 | 2***9 | Гайка М12х1,25-6Н | |
| 24 | 2***8 | Шайба 12 пружинная | |
| 25 | 2***8 | Шпилька М12х1,25х32 | |
| 26 | 2***8 | Шпилька М12х1,25х32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
