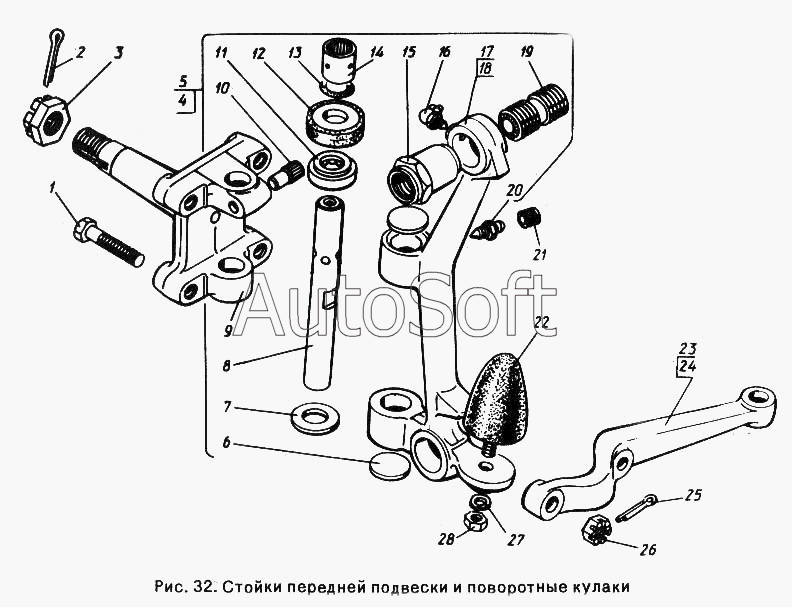

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Стойки передней подвески и поворотные кулаки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Болт М12х1,25х70 | |
| 2 | 2***П | Шплинт 5х36 | |
| 3 | 2***2 | Гайка М24х1,5-4Н5Н | |
| 4 | 2***6 | Кулак поворотный со шкворнем и стойкой правый | |
| 5 | 2***7 | Кулак поворотный со шкворнем и стойкой левый | |
| 6 | 2***П | Заглушка 30 | |
| 7 | 2***2 | Шайба регулировочная толщиной 1 мм | |
| 8 | 2***9 | Шкворень поворотного кулака | |
| 9 | 2***4 | Кулак поворотный | |
| 10 | 2***8 | Штифт 10х30 | |
| 11 | 2***0 | Подшипник 108804 | |
| 12 | 2***1 | Колпак защитный подшипника | |
| 13 | 2***7 | Кольцо защитное | |
| 14 | 2***6 | Подшипник игольчатый шкворня поворотного кулака 943/20К1 | |
| 15 | 2***2 | Втулка стойки резьбовая | |
| 16 | 2***9 | Пресс-масленка К1/8" | |
| 17 | 2***6 | Стойка передней подвески правая | |
| 18 | 2***7 | Стойка передней подвески левая | |
| 19 | 2***4 | Втулка распорная резьбовая | |
| 20 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 21 | 2***2 | Колпачок пресс-масленки | |
| 22 | 1***А | Буфер в сборе | |
| 23 | 2***0 | Рычаг рулевой трапеции правый | |
| 24 | 2***1 | Рычаг рулевой трапеции левый | |
| 25 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 26 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.108-93 | |
| 27 | 2***8 | Шайба 8 пружинная | |
| 28 | 2***8 | Гайка М8х1 |
