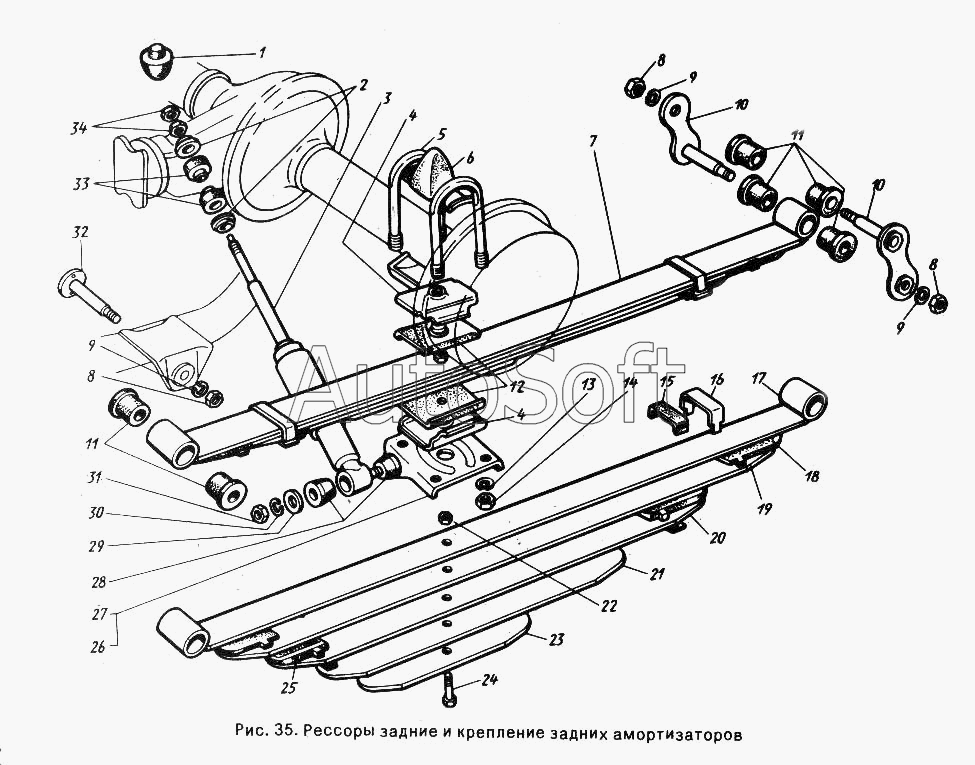

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Рессоры задние и крепление задних амортизаторов
1
2
3
4
4
5
6
7
8
8
8
9
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Буфер верхних рычагов подвески и заднего моста | |
| 2 | 2***4 | Чашка подушки | |
| 3 | 2***1 | Амортизатор в сборе | |
| 4 | 2***2 | Обойма подушки рессоры | |
| 5 | 2***8 | Стремянка рессоры | |
| 6 | 2***2 | Буфер задней подвески | |
| 7 | 2***2 | Рессора задняя в сборе | |
| 8 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 9 | 2***9 | Шайба 14 | |
| 10 | 2***8 | Серьга рессоры с пальцем | |
| 11 | 1***8 | Втулка ушков рессоры | |
| 12 | 2***1 | Подушка рессоры | |
| 13 | 2***9 | Шайба 12 | |
| 14 | 2***9 | Гайка М12х1,25-6Н | |
| 15 | 2***2 | Прокладка хомута листа № 3 | |
| 16 | 2***1 | Хомут листа № 3 | |
| 17 | 2***1 | Лист № 1 рессоры | |
| 18 | 2***1 | Прокладка листов рессоры | |
| 19 | 2***0 | Лист № 2 рессоры | |
| 20 | 2***0 | Лист № 3 рессоры с пластинами хомутов | |
| 21 | 2***0 | Лист № 4 | |
| 22 | 2***2 | Гайка М10х1-6Н | |
| 23 | 2***0 | Лист № 5 | |
| 24 | 2***2 | Болт М10х1-6gх48 | |
| 25 | 2***0 | Прокладка листов рессоры | |
| 26 | 2***0 | Подкладка правая в сборе | |
| 27 | 2***1 | Подкладка левая в сборе | |
| 28 | 2***2 | Втулка проушины | |
| 29 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 30 | 2***9 | Шайба 12 пружинная | |
| 31 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 32 | 2***4 | Палец переднего кронштейна с шайбой в сборе | |
| 33 | 2***0 | Подушка крепления амортизаторов | |
| 34 | 2***9 | Гайка М10х1-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
