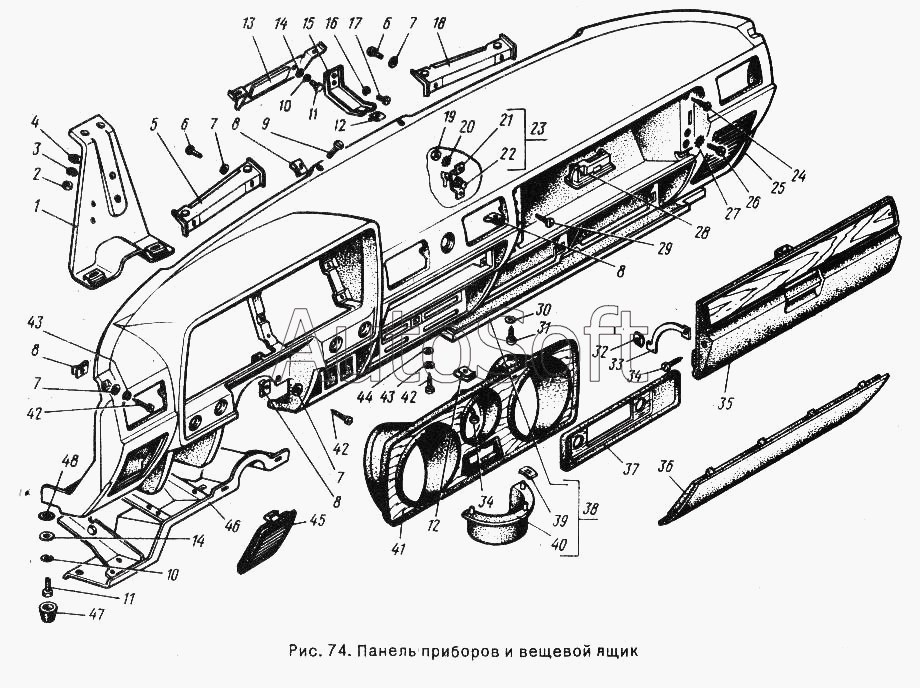

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Панель приборов и вещевой ящик
37
26
27
28
29
30
31
32
33
34
34
35
36
25
38
39
40
41
42
42
42
43
43
44
45
46
47
48
13
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
10
10
11
11
12
12
1
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Распорка панели приборов | |
| 2 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 3 | 2***9 | Шайба пружинная 8 | |
| 4 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 5 | 3***5 | Усилитель верхний левый | |
| 6 | 2***9 | Винт М4х16 ОСТ 37.001.188-81 | |
| 7 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 8 | 2***9 | Гайка М4 | |
| 9 | 2***3 | Винт 4х30 | |
| 10 | 2***9 | Шайба 6 | |
| 11 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 12 | 3***0 | Гайка специальная | |
| 13 | 3***0 | Кронштейн крепления панели приборов центральный | |
| 14 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 15 | 3***0 | Кронштейн нижней надставки правый | |
| 16 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 17 | 2***9 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 18 | 3***0 | Усилитель верхний правый | |
| 19 | 2***9 | Гайка М4-6Н ОСТ 37.001.124-93 | |
| 20 | 2***9 | Шайба 4 | |
| 21 | 3***8 | Кронштейн | |
| 22 | В***9 | Выключатель освещения вещевого ящика (24-3803130) | |
| 23 | 3***6 | Кронштейн с выключателем плафона | |
| 24 | 3***5 | Буфер | |
| 25 | 3***0 | Панель приборов | |
| 26 | 2***2 | Винт М5х12 | |
| 27 | 2***9 | Шайба 2-5 ОСТ 37.001.146-75 | |
| 28 | 1***2 | Плафон ПК-142 | |
| 29 | 2***6 | Винт М4-6hх12 | |
| 30 | 2***7 | Шайба 4 | |
| 31 | 2***9 | Винт 4х18 | |
| 32 | 5***7 | Буфер ограничителя | |
| 33 | 3***0 | Ограничитель дверцы вещевого ящика | |
| 34 | 2***0 | Винт 4х16 | |
| 35 | 3***0 | Дверца вещевого ящика с арматурой | |
| 36 | 2***0 | Крышка люка | |
| 37 | 2***0 | Облицовка радиоприемника | |
| 38 | 3***4 | Надставка нижняя правая в сборе | |
| 39 | 1***4 | Держатель декоративной накладки | |
| 40 | 3***0 | Облицовка мотора отопителя | |
| 41 | 3***1 | Облицовка комбинации приборов | |
| 42 | 2***9 | Винт 4х25 ОСТ 37.001.188-81 | |
| 43 | 2***9 | Шайба 4 | |
| 44 | 2***9 | Шайба 4 | |
| 45 | 3***0 | Облицовка громкоговорителя | |
| 46 | 3***8 | Усилитель панели приборов у рулевой колонки | |
| 47 | 3***4 | Накладка | |
| 48 | 2***9 | Шайба 6,5 |
