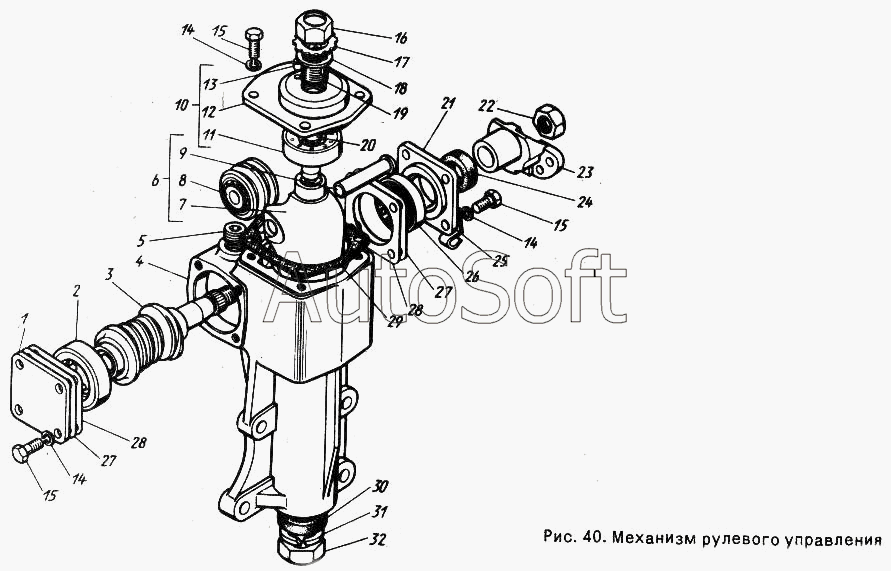

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Механизм рулевого управления
17
32
31
30
29
28
28
27
27
26
25
24
23
22
21
20
19
18
1
16
15
15
15
14
14
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Крышка нижняя | |
| 2 | 2***5 | Подшипник червяка рулевого управления нижний 877907 | |
| 3 | 3***0 | Вал с червяком в сборе | |
| 4 | 2***0 | Картер рулевого механизма в сборе | |
| 5 | 2***9 | Пробка КГ1/2" | |
| 6 | 2***2 | Вал сошки рулевого механизма с роликом в сборе | |
| 7 | 2***2 | Вал сошки в сборе | |
| 8 | 2***2 | Ролик-шарикоподшипник в сборе 776701х | |
| 9 | 2***3 | Ось ролика | |
| 10 | 2***0 | Крышка картера боковая в сборе | |
| 11 | 9***К | Подшипник в сборе | |
| 12 | 2***3 | Крышка картера боковая | |
| 13 | 2***П | Штифт 5х8 | |
| 14 | 2***9 | Шайба пружинная 8 | |
| 15 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 16 | 5***7 | Гайка | |
| 17 | 5***2 | Шайба стопорная | |
| 18 | 5***1 | Прокладка стопорной шайбы | |
| 19 | 5***0 | Винт регулировочный | |
| 20 | 2***8 | Пята опорная винта | |
| 21 | 1***7 | Крышка картера верхняя | |
| 22 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 23 | 2***0 | Фланец соединительной муфты | |
| 24 | 6***5 | Манжета в сборе | |
| 25 | 3***0 | Скоба | |
| 26 | 2***1 | Подшипник червяка рулевого механизма верхний 977907К1 | |
| 27 | М***5 | Прокладка толстая | |
| 28 | М***6 | Прокладка нижней крышки картера рулевого управления тонкая | |
| 29 | 2***4 | Прокладка боковой крышки | |
| 30 | 2***Б | Манжета в сборе | |
| 31 | 2***9 | Шайба 22 пружинная | |
| 32 | 2***9 | Гайка М22х1,5-4Н5Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
