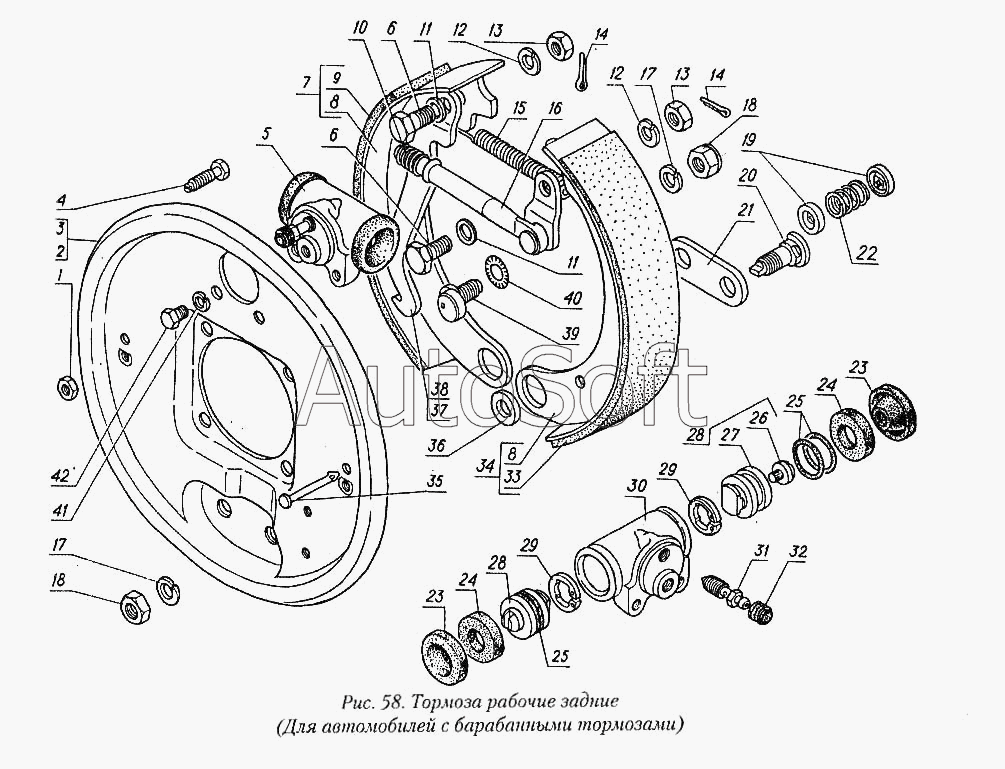

Каталог запасных частей к технике: ГАЗ-31029. Тормоза рабочие задние (для автомобилей с барабанными тормозами)
1
2
3
4
5
6
6
7
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
23
24
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 2 | 2***2 | Щит правый в сборе | |
| 3 | 2***3 | Щит левый в сборе | |
| 4 | 2***9 | Винт М8-6gх30 | |
| 5 | 2***0 | Цилиндр колесный задних тормозов в сборе | |
| 6 | 2***9 | Болт М10х1-6hх25 | |
| 7 | 2***1 | Колодка с фрикционной накладкой в сборе | |
| 8 | 2***5 | Колодка тормоза | |
| 9 | 2***2 | Накладка фрикционная короткая | |
| 10 | 2***1 | Пружина | |
| 11 | 2***9 | Шайба 13 | |
| 12 | 2***8 | Шайба 10Л | |
| 13 | 2***8 | Гайка М10х1 | |
| 14 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 15 | 1***5 | Пружина стяжная колодок тормоза | |
| 16 | 1***6 | Рычаг разжимной ручного привода тормоза с маятником в сборе | |
| 17 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 18 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 19 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 20 | 2***8 | Палец опорный | |
| 21 | 2***0 | Пластина опорного пальца | |
| 22 | М***С | Пружина отжимная колодок тормоза | |
| 23 | 2***8 | Колпак защитный | |
| 24 | 2***3 | Кольцо защитное | |
| 25 | 2***1 | Кольцо уплотнительное | |
| 26 | 5***1 | Стержень упорный поршня | |
| 27 | 2***5 | Поршень | |
| 28 | 2***2 | Поршень колесного цилиндра в сборе | |
| 29 | 2***7 | Кольцо упорное поршня | |
| 30 | 2***6 | Цилиндр колесный | |
| 31 | 5***8 | Клапан прокачки колесного цилиндра | |
| 32 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 33 | 2***1 | Накладка фрикционная длинная | |
| 34 | 2***0 | Колодка и фрикционная накладка в сборе передняя | |
| 35 | М***С | Стержень чашек | |
| 36 | 2***8 | Эксцентрик опорного пальца колодок тормоза | |
| 37 | 2***А | Рычаг приводной левый | |
| 38 | 2***А | Рычаг приводной правый | |
| 39 | 1***4 | Эксцентрик разжимного рычага в сборе | |
| 40 | 2***9 | Шайба 12 | |
| 41 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 42 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 |
